Общие указания по оформлению графических работ.
В представленном пособии даются описание выдаваемых студентам графических работ по инженерной графике, краткие рекомендации по их выполнению, а в приложениях - исходные чертежи-задания по вариантам, а также перечень вопросов. В процессе изучения инженерной графики студенты выполняют контрольную работу.
В состав контрольной работы входят:
- 2 листа формата А4, расположенные на одном листе формата А3- «Титульный лист», «Содержание», оформленные по ГОСТ 2.301-68* и ГОСТ 2.304-81;
- 1 лист формата А3 – графическая работа «Разрезы»;
- 1 лист формата А3 – графическая работа «Аксонометрия»;
- 1 лист формата А3 - графическая работа «План здания»;
- 1 лист формата А3 - графическая работа «Разрез здания»;
- 1 лист формата А3 - графическая работа «Фасад здания».
Графические работы выполняются по индивидуальным вариантам. Вариант должен соответствовать последней цифре присвоенного студенту шифра (номер зачетной книжки либо вариант выданный преподавателем).
Например, если шифр 24, то студент выполняет вариант под номером 4. Если на конце шифра цифра 0, то выполняется вариант под номером 10.
Материалы контрольных работ брошюруют в альбом. Обложкой к альбому служит титульный лист с содержанием работ. Графические работы должны быть оформлены в соответствии с ГОСТами ЕСКД и СПДС и отличаться выразительностью, четкостью, опрятностью. Все задания выполняются карандашом, типы и толщины линий должны быть приняты в соответствии с ГОСТ 2.303-68* «Линии».
В учебных целях рекомендуется применять толщину линий видимого контура, равной 0,8 - 1,0мм, штрихпунктирных, штриховых и сплошных тонких линий – равной 0,4 - 0,5мм. Надписи и буквенно-цифровые обозначения выполняются шрифтом размера 3,5 и 5 в соответствии с ГОСТ 2.304-81 «Шрифты чертежные».
Форматы чертежей и других документов определяются размерами внешней рамки чертежа (ГОСТ 2.301-68*).
Размеры основных форматов:
А0 – 841х1189; А1 – 594х841; А2 – 420х594; А3 – 297х420; А4 – 210х297
|
|

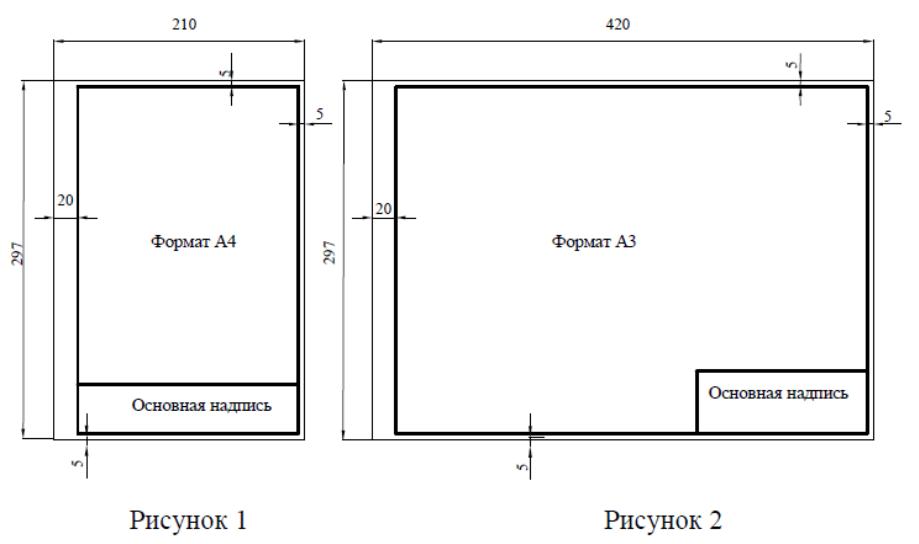

Рисунок 1. |
Рисунок 2. |
Форматы можно располагать как вертикально, так и горизонтально, кроме формата А4, который всегда располагается вертикально.
Поле текстовых и графических документов ограничивается рамкой, внутри которой помещается основная надпись в соответствии с рисунком 1 и рисунком 2.
Специальные формы основной надписи чертежа устанавливают: для конструкторских документов – ГОСТ 2.104-2006; для документации, предусмотренной стандартами СПДС – ГОСТ 21.101-97.
Заполнение основных надписей графических и текстовых документов осуществляется чертежным шрифтом размерами 3,5 и 5, строчными буквами. Первая буква начала надписи в графе должна быть прописной.
|

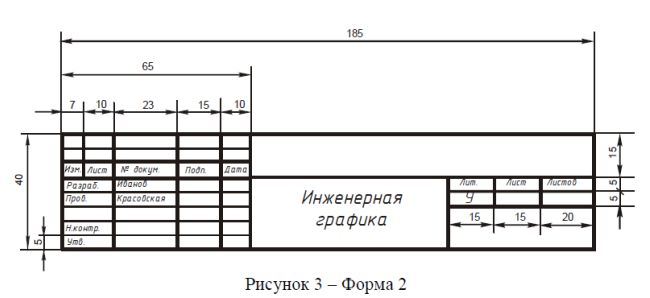

Рисунок 3. – Форма 2. |
Для листа «Содержание» применяется основная надпись по форме 2, ГОСТ 2.104-2006 в соответствии с рисунком 3.
|

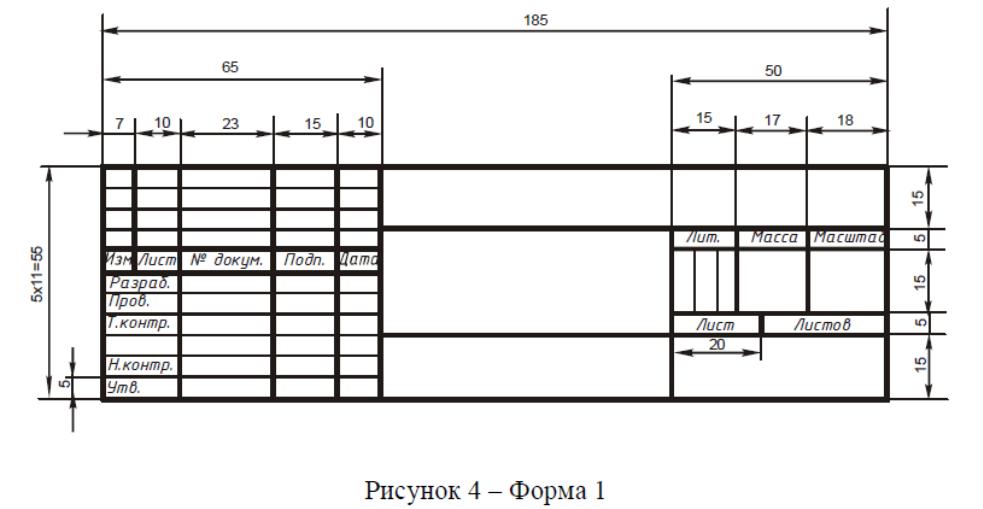

Рисунок 4. – Форма 1. |
Для последующих листов контрольных работ применяется основная надпись по ГОСТ 2.104-2006 (форма 1) в соответствии с рисунком 4.
Для чертежей строительных изделий применяется основная надпись по форме 4 ГОСТ 21.101-97 в соответствии с рисунком 5.
Для архитектурно-строительных чертежей применяется основная надпись по форме 3 ГОСТ 21.101-97 в соответствии с рисунком 6.
|

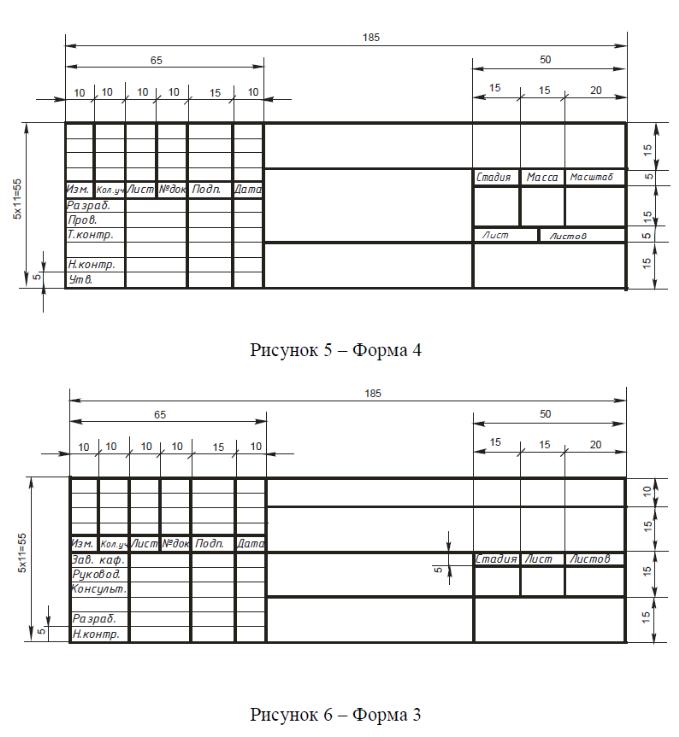

Рисунок 5. – Форма 4. |
|
Рисунок 6. – Форма 3. |
