Міністерство освіти і науки, молоді та спорту України
Полтавський національний технічний університет
імені Юрія Кондратюка
Кафедра основ архітектури
Методичні вказівки
до виконання ГРАФІЧНОЇ роботи на тему:

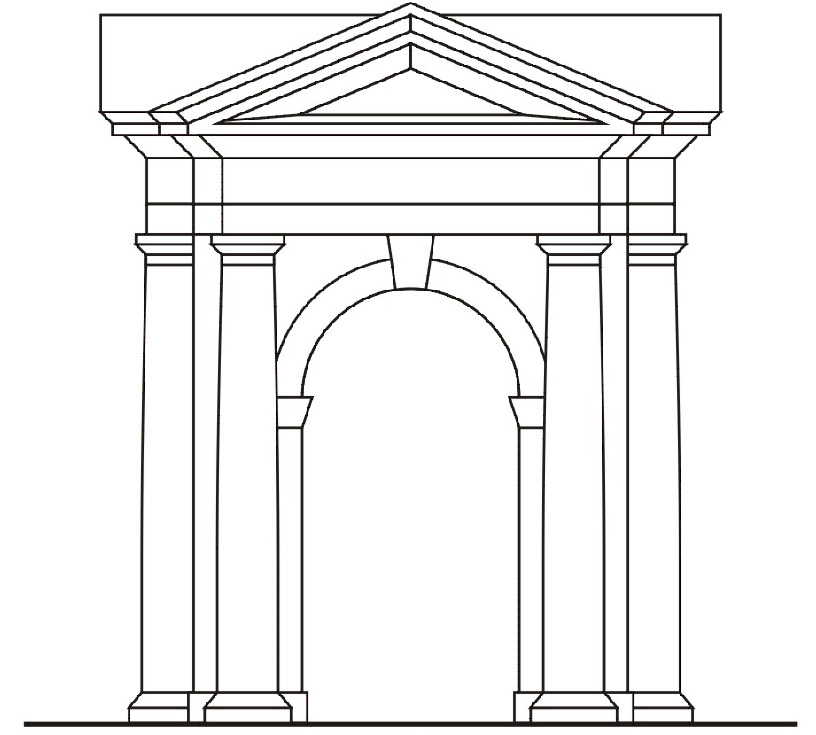

«Арковий портик у масах»
Із дисципліни «АРХІТЕКТУРНЕ ПРОЕКТУВАННЯ»
ДЛЯ СТУДЕНТІВ 1-ГО КУРСУ
ЗА НАПРЯМОМ ПІДГОТОВКИ 6.060102 «АРХІТЕКТУРА»
ДЕННОЇ ФОРМИ НАВЧАННЯ
Полтава 2013
Методичні вказівки до виконання графічної роботи «Арковий портик у масах» із дисципліни «Архітектурне проектування» студентів 1-го курсу за напрямом підготовки 6.060102 «Архітектура» денної форми навчання. – Полтава: ПолтНТУ, 2013. – 37 с.
Укладачі: Г.А. Негай, канд. архіт., доцент; О.Ю. Бєлявська, канд. архіт., ст. викладач; Д.О. Аванесян, асистент; І.А. Лугова, асистент; Т.П. Козаченко, асистент.
Відповідальний за випуск: Г.А. Негай, в.о.завідувача кафедри основ архітектури, канд.архіт., доцент.
Рецензент: Г.А. Коломієць, старший викладач кафедри основ архітектури.
Затверджено науково-методичною
радою університету
Протокол № 8 від 24 квітня 2013 р.
Авторська редакція
3
0.01.05.02
ЗМІСТ
Вступ………………………………………………………………………….. |
3 |
1. Цілі та задачі графічної роботи……………………..……….…………… |
3 |
2. Етапи виконання графічної роботи……………………………...………. |
4 |
3. Загальні відомості про ордери……..…………………………………….. |
4 |
4. Побудова ескізу аркового портика………………………….…………… |
13 |
5. Побудова проекцій портика………….…………………………………... |
14 |
6. Компонування і виконання напису роботи та підпису проекцій…..….. |
20 |
7. Список рекомендованої літератури…..…………………………………. |
21 |
Додатки…………………………….…………………………………………. |
22 |
ВСТУП
Разом із набуттям навичок з архітектурної графіки студенти 1-го курсу мають поступово опановувати знання архітектурних форм і композицій. Таким чином вони готуються до архітектурного проектування будівель і споруд, які представляються ортогональними проекціями: планами, фасадами, розрізами тощо. Разом із цим студенти повинні ознайомитися з ордерністю побудови архітектурних об'єктів, порядком розташування в об'єктах несучих та ненесучих елементів архітектурної форми, їх тектонічним виявленням. Ці завдання ефективно вирішуються при виконанні курсової графічної роботи «Арковий портик у масах».
Цілі та задачі графічної роботи
1.1. Мета виконання графічної роботи:
• вивчення елементів архітектурного проекту, їх проекційної відповідності та графічних засобів їх зображення;
• отримання навичок графічного виконання елементів проекту;
• формування у студентів ордерного та просторового мислення.
1.2. Задачі, які вирішують студенти при виконанні графічної роботи:
• ознайомлення зі структурою ордерних композицій: колонад, аркад, портиків – за літературними джерелами;
• ознайомлення зі складовими частинами архітектурних ордерів, зі співвідношеннями їх розмірів та правилами графічної побудовою їх форми;
• ознайомлення з типами ліній при виконанні архітектурних проектів та застосування їх у курсовій графічній роботі;
• ознайомлення з проекціями невеликого архітектурного об'єкта – аркового портика, та побудова проекцій заданого портика у їх взаємозв'язку;
• ознайомлення зі шрифтами для напису і підписів у курсовій графічній роботі;
• підготовка креслярського паперу до обведення тушшю;
• обведення тушшю проекцій портика.
