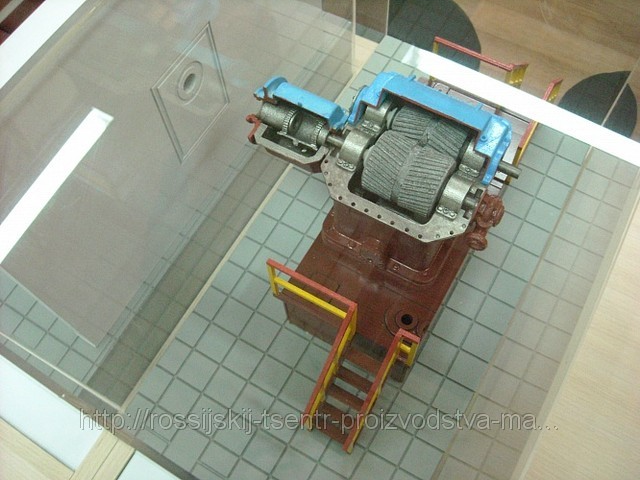

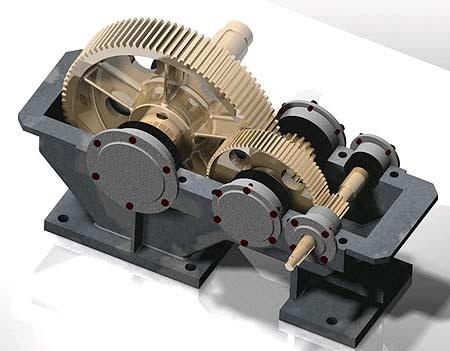

Модели действующих приводов

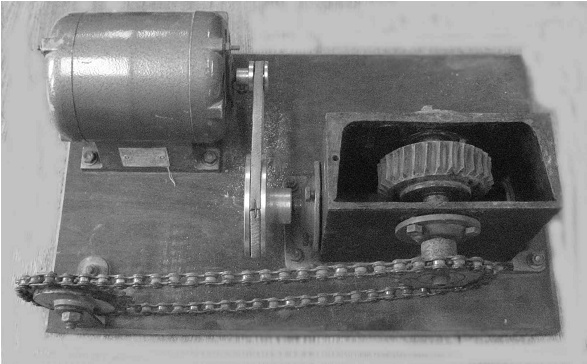

Рис. 3. Кинематическая схема привода с червячным редуктором:

1 – электродвигатель; 2 – клиноременная передача; 3 – вал; 4 – подшипник; 5 – корпус редуктора;

6 – червяк; 7 – червячное колесо; 8 – цепная передача

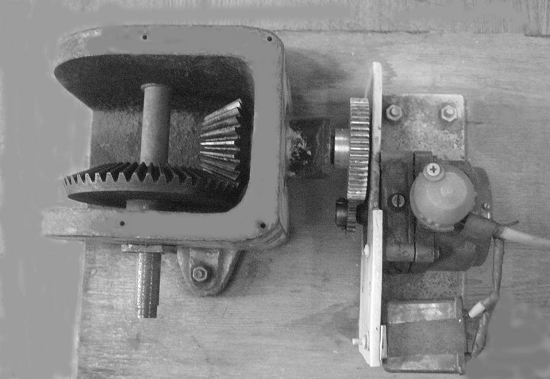

Рис. 4. Кинематическая схема привода с коническим зубчатым редуктором:

1 – электродвигатель; 2 – открытая зубчатая передача; 3 – вал; 4 – подшипник;

5 – коническая зубчатая передача; 6 – корпус редуктора

ПРИЛОЖЕНИЕ А

Ориентировочные значения пределов прочности

Материал
	На растяжение	На сжатие
Сталь:
углеродистая горячекатаная	310-600	-
углеродистая конструкционная	330-750	-
легированная конструкционная	430-780	-
Чугун:
серый	150-440	650-1000
ковкий	300-630	До 1400
Латунь	320-600	-
Бронза
оловянная	300-900	-
безолованная	400-1500	-
Алюминий	150-300
Дюралюминий	180-5--
Титановый сплав ВТ4	800-900	-
Винипласт	50	-
Полиэтилен	65	-

Модули упругости и коэффициенты Пуассона

Материал	Модуль упругости, ГПа		Коэффициент Пуассона
	Е	G
Сталь
углеродистая	200-210	81	0,24-0,26
легированная	210	81	0,25-0,33
литье	175	-	0,25-0,33
Медь

ПРИЛОЖЕНИЕ Б

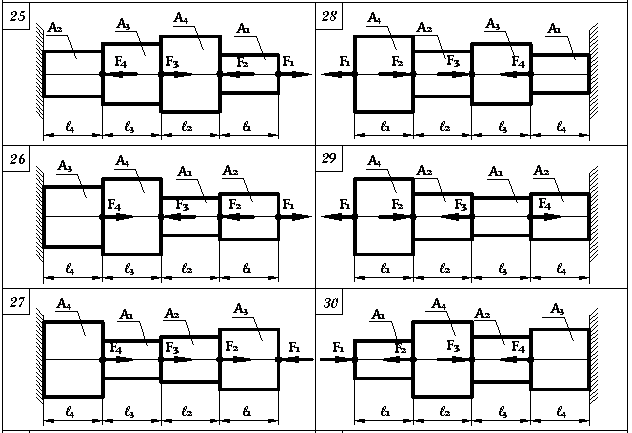

Исходные данные к практической работе № 1

№ варианта	F1 кН	F2 кН	F3 кН	F4 кН	l1 см	l2 см	l3 см	l4 см	A1:А2:А3:А4	[σ]р МПа	[σ]сж МПа
1	40	60	30	90	50	65	70	85	1:1,2:1,8:2,0	50	110
2	20	80	90	70	40	55	85	70	1:1,3:1,6:1,8	65	125
3	50	90	80	70	75	80	45	60	1:1,4:1,8:2,0	40	85
4	60	50	80	90	35	50	65	75	1:1,5:2,0:2,4	70	120
5	40	50	20	60	65	70	55	85	1:1,6:2,5:3,0	45	90
6	90	40	60	50	45	50	75	70	1:1,8:2,2:2,5	65	130
7	80	40	90	20	60	45	80	75	1:2:2,5:3,0	50	90
8	90	50	60	80	70	55	85	65	1:1,2:1,6:1,8	40	70
9	60	80	40	90	50	45	75	70	1:1,3:1,8:2,5	75	140
10	80	60	50	60	75	45	40	60	1:1,4:1,6:2,2	55	110
11	30	90	40	60	45	60	45	75	1:1,5:1,8:2,0	70	130
12	40	90	30	80	75	50	70	45	1:1,6:2,0:2,4	65	120
13	60	70	50	90	80	60	75	45	1:1,8:2,4:2,8	45	70
14	50	90	70	60	50	35	75	65	1:2,0:2,4:2,8	60	110
15	40	70	90	80	85	65	70	50	1:1,2:1,5:2,2	75	130
16	90	60	50	70	40	50	80	60	1:1,3:1,5:2,0	50	85
17	80	90	40	70	45	80	55	65	1:1,4:1,5:1,8	40	75
18	40	60	30	70	70	50	45	75	1:1,5:2,2:2,5	60	125
19	90	50	60	40	65	75	85	55	1:1,6:2,2:2,5	75	135
20	60	90	50	40	70	55	40	85	1:1,8:2,0:2,6	55	120
21	30	40	60	90	65	50	75	35	1:1,2:1,4:2,4	45	80
22	60	40	70	20	85	75	55	65	1:1,3:2,0:2,2	40	65
23	50	70	60	80	65	55	80	45	1:1,4:2,0:2,4	65	110
24	60	20	90	40	75	65	75	50	1:1,5:1,6:2,2	60	85
25	60	80	70	90	60	40	80	70	1:1,6:1,8:2,2	55	100
26	50	70	60	90	85	40	70	55	1:1,8:2,5:3,0	70	135
27	70	50	40	80	80	60	50	40	1:2,0:2,6:3,0	60	100
28	90	50	60	70	40	75	60	45	1:1,4:1,6:1,8	75	125
29	70	90	30	80	75	65	55	85	1:1,6:2,0:2,4	50	100
30	80	90	50	70	80	65	45	55	1:1,5:2,2:2,5	70	125
