2.4. Приствольні двори і камери, зв’язок їх зі схемами підготовки та розкриття
Приствольний двір шахти – це комплекс взаємопов’язаних між собою капітальних гірничих виробок, розташованих безпосередньо біля стволів і призначений для приймання і відправлення на поверхню корисної копалини, породи, приймання матеріалів і обладнання, що надходить в шахту, для приймання і відправлення людей з даного горизонту.
Конфігурація, тип приствольного двору, розташування стволів залежать від багатьох чинників, серед них від кута падіння і кількості пластів, відстані між пластами, фізико-механічних властивостей порід, від способів розкриття і підготовки, визначеного типу транспорту і підйомних посудин, а також від особливостей рельєфу місцевості і, зокрема, можливості підведення залізниці.
Приствольні двори класифікують за такими ознаками:
– за типом стволів: для вертикальних, похилих або вертикального і похилого стволів;
– за типом піднімання в стволах: клітьові, скіпові і скіпо-клітьові;
– за типом шахтного транспорту: для електровозного, конвеєрного або комбінованого транспорту;
– за орієнтуванням основних гілок двору відносно головної відкотної виробки: паралельні і перпендикулярні та ін.
Критеріями вибору того чи іншого типу приствольного двору є достатня пропускна здатність його, мінімальний об’єм виробок, простота і зручність обслуговування, зручність компоновки технологічного комплексу на поверхні.
Найбільш поширені скіпо-клітьові приствольні двори з двома вертикальними стволами. На рис. 2.4 наведені характерні схеми приствольних скіпо-клітьових дворів. При відпрацюванні одного–двох пластів віддають перевагу паралельному або діагональному дворам (рис. 2.4, а, б). У цьому випадку пластові головні відкотні штреки використовують як частину виробок приствольного двору. Приведена схема діагонального двору може бути використана для шахт невеликої потужності – до 0,9 млн. т/рік. Породу в таких випадках видають клітьовими стволами.
|

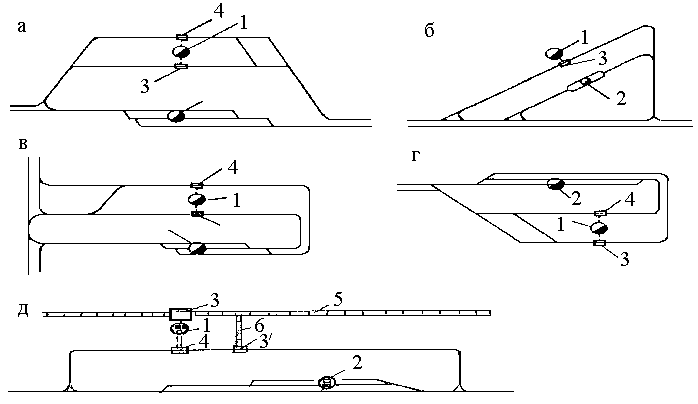

Рис. 2.4. Типи приствольних дворів: а – круговий паралельний; б – круговий діагональний; в – круговий перпендикулярний; г – петльовий; д – круговий паралельний з конвеєрним основним транспортом; 1 – головний (скиповий) ствол; 3, 4, – розвантажувальні ями для вугілля і породи; 5 – магістральний конвеєр; 6 – перевантажувальний конвеєр |
При відробці світи з декількох пластів або при нестійких вміщуючих породах застосовують приствольні двори петльового або кругового перпендикулярного типу (рис. 2.4, г, в).
Для шахт значної потужності (1.2 млн. т на рік і більше) передбачають видачу і вугілля, і породи скіповими стволами. В приствольних дворах (рис. 2.4) передбачаються для цього розвантажувальні ями для вугілля (3) і породи (4) з відповідними вугільною вантажною і порожняковою виробками (гілками). В приствольних дворах немає зустрічного руху вантажу і порожняку по одній колії.
При конвеєрному транспортуванні вугілля від очисних вибоїв і електровозному транспортуванні вугілля і породи з підготовчих виробок схема приствольного двору має певну специфіку (рис. 2.4, д). У цьому випадку вугілля з підготовчих виробок розвантажується в окрему яму 31, а звідти допоміжним конвеєром 6 передається на основну магістраль 5. Під розвантажувальними ямами знаходяться бункери, з яких за допомогою спеціальних автоматичних завантажувальних пристроїв завантажуються скіпи.
Крім вказаних вище виробок основного технологічного призначення в приствольних дворах розташовані й інші камери, які забезпечують нормальне протікання виробничого процесу.
Насосна камера 8 (рис. 1.6) розташована біля допоміжного стволу, з яким вона з’єднана водотрубним хідником 9 на висоті, що перевищує не менш між на 7 м рівень підлоги камери. В камері розташовані три– чотири насоси головного водовідливу шахти. Горизонтальним хідником камера з’єднана з відкотною виробкою приствольного двору. На випадок затоплення в хіднику встановлені герметичні двері, які ізолюють камеру.
Вода до насосів надходить із водозабірного колодязя, куди вона потрапляє з водозбірника 10. В свою чергу до водозбірника шахтна вода попадає з водостічних канавок через камери зневоднення і з освітлювальних резервуарів (11, 12), де вона звільняється від твердих домішок.
Рядом з насосною камерою розташована камера електропідстанції 7 (рис. 1.6), яка забезпечує приймання електроенергії з поверхні і розподіл її між користувачами. Камери гараж-зарядної, перетворення струму і майстерні об’єднані в електровозне депо.
