Проведення основної частини заняття.

1. Основні поняття радіозв'язку

Радіозв'язок – це процес передачі інформації за допомогою електромагнітних хвиль.

При радіозв'язку передача і прийом інформації проходить за рахунок поширення радіохвиль у просторі за допомогою радіопередавачів і радіоприймачів.

Особливості поширення радіохвиль.

Радіохвиля по своїй фізичній природі є електромагнітною хвилею, що поширюється в просторі зі швидкістю світла С = 300 000 км/с.

Електромагнітна хвиля є комбінацією з двох видів хвиль: електричної та магнітної, тобто вона містить у собі електричне і магнітне поле. На малюнку (рис. 1) умовно представлена картина поширення електромагнітної хвилі поля уздовж осі X.

Довжина електромагнітної хвилі (λ) – відстань, яку проходить хвиля за один період коливання. Вимірюється в [м].

Період електромагнітної хвилі (Т) – час одного повного коливання хвилі. Виміряються в [с].

Частота електромагнітної хвилі (f) – величина зворотна періоду електромагнітної хвилі (кількість коливань за одну секунду). Вимірюється в [Гц].

, де , де С – швидкість електромагнітної хвилі.

Випромінювання радіохвиль - це процес утворення електромагнітних хвиль у навколишньому просторі.

Якщо передача і прийом повідомлень здійснюється по черзі, такий зв’язок називається симплексним. Якщо передача і прийом повідомлень здійснюється одночасно, такий зв’язок називається дуплексним.

При дуплексному радіозв’язку передача в одному й іншому напрямку ведеться, як правило, на різних частотах-носіях. Це робиться для того, щоб приймач приймав тільки сигнали від передавача з протилежного пункту і не приймав сигнали власного передавача.

Весь спектр електромагнітного випромінювання дуже широкий. Радіохвилі складають лише невелику частину (від до Гц) всього відомого електромагнітного випромінювання. Можна привести класифікацію видів радіохвиль, що використовується в закордонній літературі.

Таблиця 1

Вид радіохвиль	Тип радіохвиль	Діапазон радіохвиль (довжина хвилі)	Номер діапазону	Діапазон частот	Вид радіочастот
Міріаметрові	Наддовгі	10..100 км	4	3..30 кГц	Дуже низькі (ДНЧ)
Кілометрові	Довгі	1..10 км	5	30..300 кГц	Низькі (НЧ)
Гектометрові	Середні	100..1000 м	6	300..3000 кГц	Середні (СЧ)
Декаметрові	Короткі	10..100 м	7	3..30 МГц	Високі (ВЧ)
Метрові	Ультракороткі	1..10 м	8	30..300 МГц	Дуже високі (ДВЧ)
Дециметрові		10..100 см	9	300.3000 МГц	Ультрависокі (УВЧ)
Сантиметрові		1..10 см	10	3..30 ГГц	Надвисокі (НВЧ)
Міліметрові		1..10 мм	11	30..300 ГГц	Крайвисокі (КВЧ)
Дециміліметрові		0.1..1 мм	12	300..3000 ГГц	Гіпервисокі (ГВЧ)

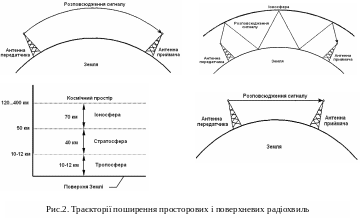

При розповсюдженні сигнал, що випромінюється антеною, може:

1. огинати поверхню Землі (поверхневі радіохвилі);

2. багаторазово відбиватися від верхніх шарів атмосфери та поверхні Землі (просторові радіохвилі);

3. розповсюджуватися уздовж лінії прямої видимості (поверхневі радіохвилі).

Поверхневі електромагнітні хвилі – це хвилі, які розповсюджуються у нижніх шарах атмосфери.

Просторові електромагнітні хвилі – це хвилі, які багаторазово відбиваються від іоносфери та поверхні Землі.
