Электронные и дырочные полупроводники
В отличие от металлов, электропроводность которых обусловлена свободными электронами, в полупроводниках может быть два типа электропроводности:
электронная и дырочная. При переходе электрона в зону проводимости кристалл полупроводника приобретает электропроводность.
Однако при этом в валентной зоне появляются свободные уровни, которые называют дырками. Дырки имеют положительный заряд и также могут участвовать в образовании тока через кристалл. Таким образом, в полупроводниках могут иметь место два типа электропроводности, связанные с различными типами носителей зарядов: электронная (обусловленная движением свободных электронов в зоне проводимости) и дырочная (обусловленная движением дырок в валентной области). Условное изображение перехода электрона из валентной зоны в зону проводимости приведено на рис. 2.
На этом рисунке электрон в зоне проводимости представлен в виде кружка с отрицательным зарядом, а дырка в валентной зоне изображена как кружок с положительным зарядом. Стрелка показывает направление перехода электрона.

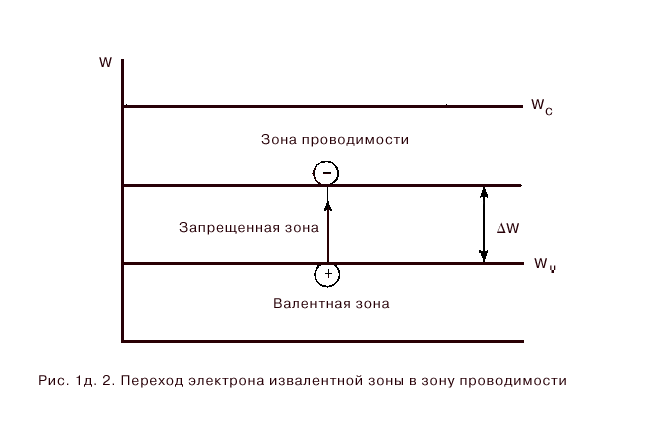

Рис.2 Процесс генерации свободных носителей заряда
в чистом полупроводнике
Если образование парных свободных носителей зарядов произошло из-за нарушения валентных связей, то электропроводность кристалла остается собственной. Однако положение кардинально меняется, если в структуру полупроводника вводятся примеси.
Если в основной четырехвалентный полупроводник (Ge или Si), ввести пятивалентную примесь, например фосфор Р или сурьму Sb, то четыре электрона атома примеси оказываются связанными с четырьмя валентными электронами основного полупроводника. Однако пятый валентный электрон примеси является избыточным. Он легко переходит в зону проводимости и участвует в создании электронной проводимости кристалла. Примеси, отдающие свои электроны в зону проводимости основного полупроводника, называют донорами.
Аналогично, если в основной четырехвалентный полупроводник ввести трехвалентную примесь, например галлий Ga или индий In, то только три электрона атома примеси связываются с тремя валентными электронами основного полупроводника. Недостающий четвертый электрон для основного полупроводника заимствуется из зоны проводимости, в которой при этом образуется дырка, имеющая положительный заряд. Примеси, способные принимать на свои уровни валентные электроны, называют акцепторами.
Таким образом, с помощью доноров создаются полупроводники, в которых основными носителями зарядов служат электроны. Такие полупроводники называют электронными (или п-типа). Аналогично с помощью акцепторов создаются полупроводники, в которых основными носителями зарядов являются дырки. Такие полупроводники называют дырочными (или р-типа).

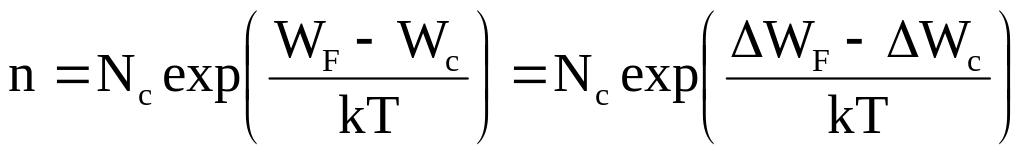

Для электронных полупроводников концентрации электронов п в зоне проводимости и дырок р в валентной зоне определяются согласно статистике Ферми-Дирака по формулам:
(1)
(2)
где: Nc –– эффективная концентрация электронов у дна зоны проводимости,
Nv — эффективная концентрация дырок у потолка валентной зоны,
WF — уровень (энергия) Ферми,
Wc — энергия дна зоны проводимости,
Wv — энергия потолка валентной зоны,
ΔW = Wc — Wv — ширина (энергия) запрещенной зоны,
ΔWF = WF — Wv — энергия между уровнем Ферми и потолком валентной зоны.
Для химически чистых полупроводников уровень Ферми WF, располагается посередине запрещенной зоны WF1 == (Wc + Wv)/2, а Nc = Nv = N поэтому концентрации электронов и дырок равны и определяются по формуле:
ni = pi = N exp(–ΔW/2kT) (3)
Для электронных полупроводников уровень Ферми WFn смещается по направлению к дну зоны проводимости, а для дырочных полупроводников уровень Ферми WFp смещается в сторону потолка валентной зоны, как показано на рис. 3.

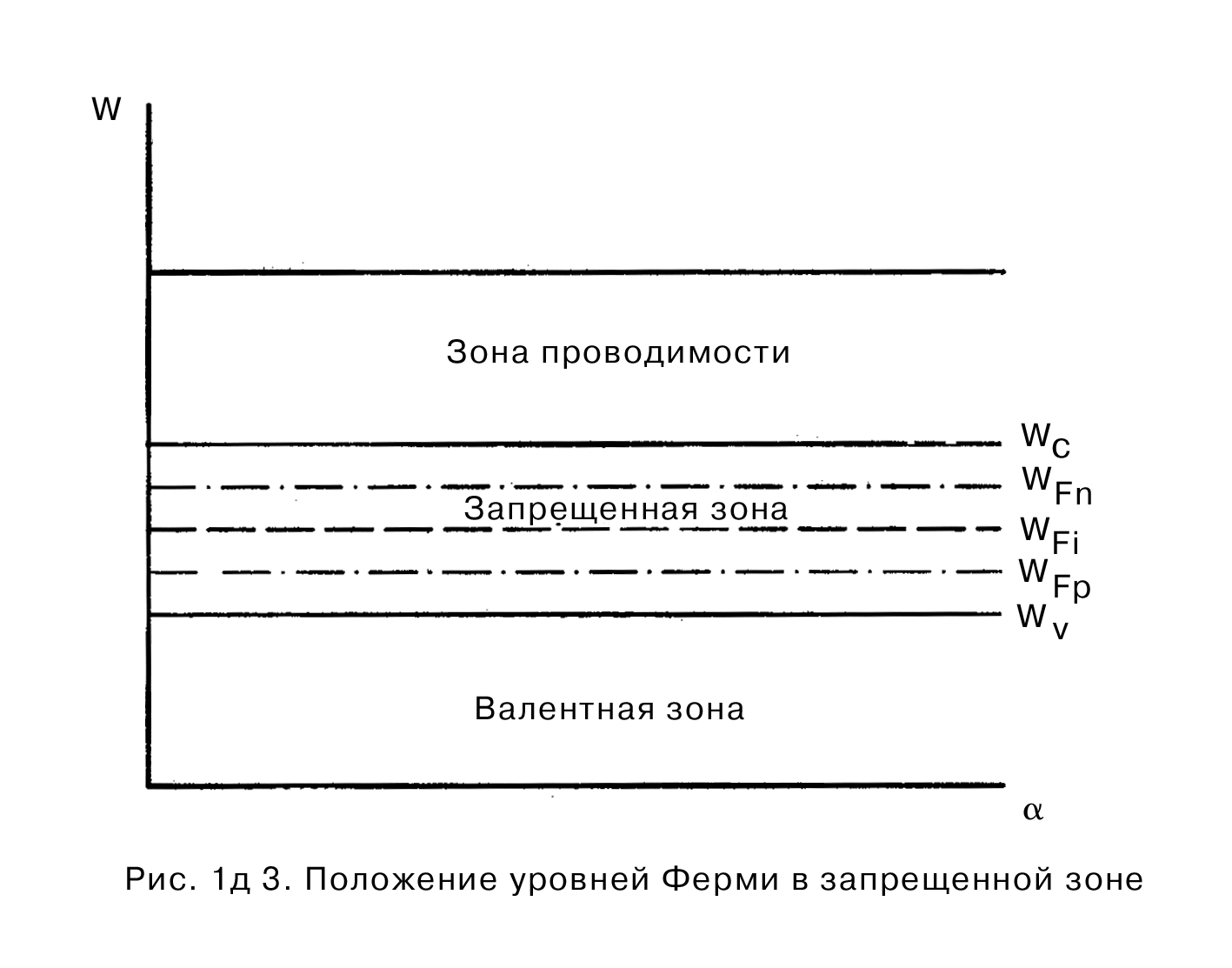

Рис. 3 Уровни Ферми в запрещенной зоне

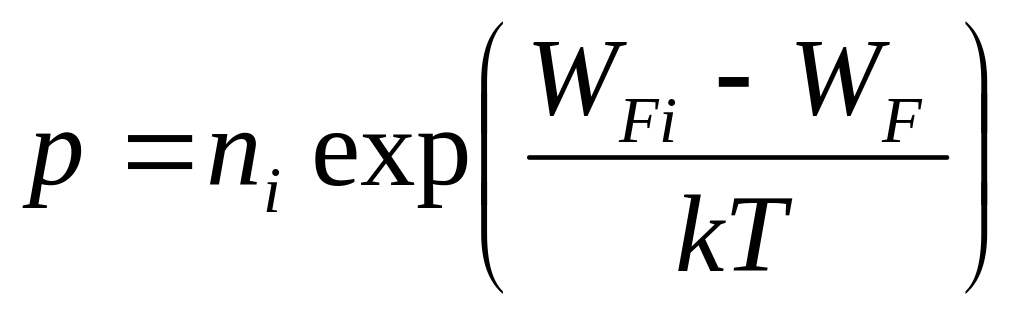

Концентрации электронов и дырок в примесных полупроводниках можно выразить через концентрацию собственного полупроводника п, и соответствующие уровни Ферми:
(5)
Из уравнений (4) и (5) следует, что произведение концентраций электронов п и дырок р в любом электрически нейтральном полупроводнике есть величина постоянная, не зависящая от характера и количества примесей
np = ni2 (6)
Этим свойством полупроводников обычно пользуются для создания полупроводников с электронной или дырочной проводимостями.
Если в полупроводнике содержатся равные количества донорных и акцепторных примесей, то такие примеси будут взаимно компенсировать друг друга. При этом концентрация носителей останется такой же, как в собственном полупроводнике, однако их подвижность будет понижена за счет большого количества примесей. Такие полупроводники называют компенсированными.
