Регуляторы давления газа рдук-50, рдук-100, рдук-200

Регуляторы давления типа РДУК-2, разработанные Мосгаз-проектом по предложению инж. Ф. Ф. Казанцева, предназначаются для снижения давления газа в газопроводах с высокого на высокое, среднее и низкое давление, а также со среднего на среднее и низкое.

Регуляторы могут быть использованы на закольцованных и тупиковых городских сетях, регуляторных станциях, на промышленных и коммунально-бытовых газифицированных объектах.

Эти регуляторы относятся к регуляторам непосредственного действия с командным прибором.

Надмембранное пространство регулятора управления импульсной трубкой соединяется с газопроводом за регулятором давления. Таким образом, давление над мембраной регулятора управления всегда равно давлению газа в газопроводе. Регуляторы Давления типа РДУК-2 разработаны на условные проходы 50, 100 и 200 мм. Давление под мембраной регулятора управления равно атмосферному. Когда давление в газопроводе равно установленному, усилие от давления газа на мембрану регулятора управления равно усилию пружины. При этом клапан регулятора управления частично открыт.

При понижении давления в газопроводе пружина преодолевает усилие от давления газа на мембрану, в результате чего последняя поднимается кверху, увеличивая открытие клапана. При повышении давления открытие клапана уменьшается. Расход; газа, протекающего через клапан регулятора управления, пропорционален величине его открытия. Для установки регулятора управления на требуемое давление изменяют сжатие пружины.

Головка регулятора управления трубкой соединяется с подмембранным пространством регулирующего клапана, которое соединено трубкой с подклапанным пространством. Чтобы регулирующий клапан начал действовать, давление в подмембранном пространстве должно создать усилие, больше суммы усилий, создаваемых входным давлением на клапан и выходным давлением на мембрану в надмембранном пространстве.

Необходимый перепад давления между подмембранным и над-мембранным пространством создается благодаря наличию дросселей в трубках.

В качестве командного прибора применяются регуляторы управления КН2 и КВ2.

Регуляторы давления типа РДУК-2 изготавливаются Московским заводом газовой аппаратуры и Саратовским заводом «Газоаппарат».

В настоящее время выпускаются регуляторы нового типа — блочные конструкции Ф. Ф. Казанцева (РДБК). Они отличаются универсальностью и повышенной надежностью в работе. Неравномерность выходного давления при использовании РДБК меньше, чем при использовании РДУК.

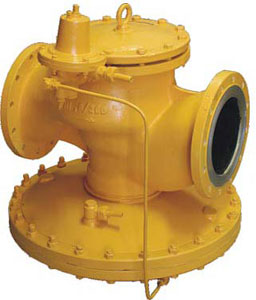

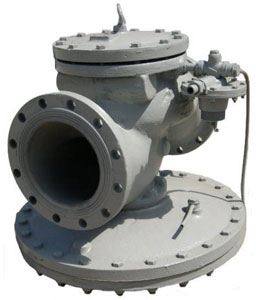

РДУК-200

Рдук изготавливается в следующих исполнениях:

• РДУК-50Н(В) Ду-50 с низким или высоким выходным давлением и диаметром седла 35 мм - РДУК-50Н(В)/35;

• РДУК-100Н(В) Ду-100 с низким или высоким выходным давлением и диаметром седла 50, 70 мм - РДУК-100Н(В)/50(70);

• РДУК-200Н(В) Ду-200 с низким или высоким выходным давлением и диаметром седла 105, 140 мм - РДУК-200Н(В)/105(140).

Диаметр седла влияет на пропускную способность регулятора, чем больше седло, тем больше пропускная способность регулятора. Регулятор давления РДУК предназначен для систем газоснабжения различных объектов. Устанавливаются в газораспределительных станциях (ГРУ, ГРПШ, ГРПБ) систем подачи газа.

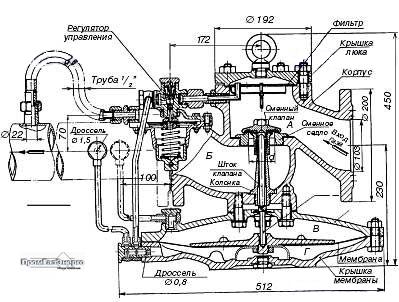

Продольный разрез и схема присоединения регулятора РДУК-100.

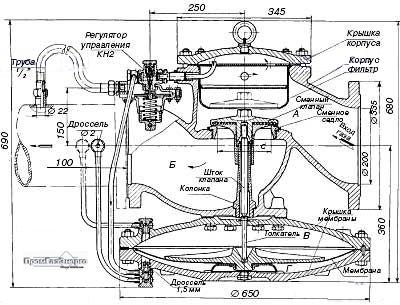

Продольный разрез и схема присоединения регулятора РДУК-200.

Регулятор управления КН-2
