Глава 8. Ремонт предохранительно-запорных клапанов.

8.1 Предохранительно-запорные клапаны. Настройка клапанов.

Клапана предохранительные запорные предназначены для прекращения подачи неагрессивных углеводородных газов к потребителю при выходе контролируемого давления из заданных пределов. Устанавливаются в газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ). Открытие клапана производится вручную.

Основные характеристики предохранительных запорных клапанов

Клапан

Входные давление, кгс/см2, не более

Пределы настройки клапанов

При возрастаний давлений

При управлении давления

На низком давлении

На среднем давлении

На низком давлении

На низком давлении

ПК-80

ПК-100

ПК-150

10-12

0,036-0,1

0,1-1,5

0,004-0,006

0,015-0,03

ПК-200

ПК-300

ПЗКн-32

0,02-0,04

-

0,003-0,005

-

ПЗКн-50-ш

6

0,02-0,04

-

0,003-0,005

-

ПЗКс-50

-

0,1-1,5

0,015-0,03

ПКН(В)-50

ПКН(В)-100

12

0,02-0,6

0,3-6,0

0,003-0,03

0,03-0,3

ПКН(В)-200

ПКК-40МН-С

6

0,15-0,05

0,05-0,6

Закрывается при уменьшении входного давления до 0,1-0,15 кгс/см2

Наиболее часто применяют клапаны марок ПК, ПКН, ПКВ. Произвольное открытие клапана ПКН(ПКВ) исключено. Клапаны изготавливаются в климатическом исполнении У4 по ГОСТ Клапаны выпускаются в двух исполнениях: низкого контролируемого давления (ПКН) и высокого контролируемого давления (ПКВ).

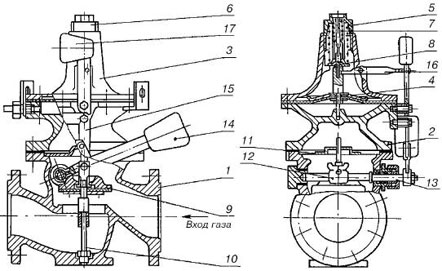

Схема запорного клапана ПКН (ПКВ)

Клапаны (см. Схема) состоят из следующих основных узлов и деталей:

  • 1 — Корпус;

  • 2 — Переходной фланец;

  • 3 — Крышка;

  • 4 — Мембрана;

  • 5 — Большая пружина;

  • 6 — Пробка;

  • 7 — Малая пружина;

  • 8 — Шток;

  • 9 — Клапан;

  • 10 — Направляющая стойка;

  • 11 — Тарелка;

  • 12 — Вилка;

  • 13 — Поворотный вал;

  • 14 — Рычаг;

  • 15 — Анкерный рычаг;

  • 16 — Коромысло;

  • 17 — Молоток.

Наименование параметра

ПКН-50

ПКВ-50

ПКН-100

ПКВ-100

ПКН-200

ПКВ-200

Условный проход, DN

50

50

100

100

200

200

Строительная длина, мм

230-1,5

230-1,5

350-2

350-2

600-3

600-3

Габаритные размеры, не более:

    длина А, мм

390

390

425

425

600

600

    ширина Б, мм

310

310

320

320

390

390

    высота В, мм

480

480

600

600

720

720

Масса, кг, не более

31,5

31,5

52,5

52,5

141

141
