Глава 6. Ремонт газорегуляторных пунктов и установок.

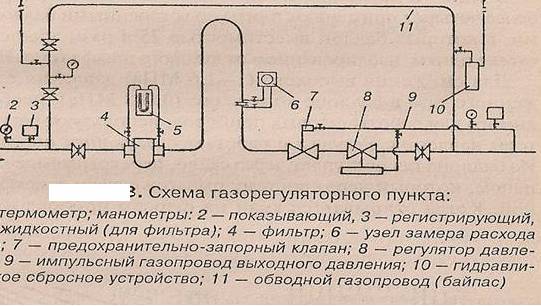

6.1 Назначение и схема газорегуляторных пунктов и установок.

Газорегуляторными пунктами (установками) называется комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа до заданного уровня и поддержания его на выходе постоянным.

В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов: - газорегуляторная установка (ГРУ) – оборудование смонтировано на раме и размещается в помещении, в котором расположена газоиспользующая установка, или в помещении, соединенном с ним открытым проёмом; - газорегуляторный пункт шкафной (ГРПШ) – оборудование размещается в шкафу из несгораемых материалов; - газорегуляторный пункт блочный (ГРПБ) – оборудование смонтировано в одном или нескольких зданиях контейнерного типа.

В зависимости от давления газа на вводе ГРП (ГРУ) бывают среднего (более 0,05 до 3 кгс/см²) и высокого (более 3 до 12 кгс/см²) давления. В соответствии с назначением в ГРП (ГРУ) размещают следующее оборудование:

1. Регулятор давления, автоматически понижающий давление газа и поддерживающий его в контролируемой точке на заданном уровне (далее – регулятор);

2. Предохранительный запорный клапан (ПЗК) , автоматически прекращающий подачу газа при повышении или понижении его давления сверх заданных пределов. Устанавливают перед регулятором по ходу газа;

3. Предохранительное сбросное устройство (ПСУ) , сбрасывающее излишки газа из газопровода за регулятором в атмосферу, чтобы давление газа в контролируемой точке не превысило заданного. Подключают к выходному газопроводу, при наличии расходомера – за ним. В шкафных ГРП допускается вынос ПСУ за пределы шкафа4

4. Фильтр для очистки газа от механических примесей. Устанавливают перед ПЗК. Фильтр можно не устанавливать в ГРУ, расположенной на расстоянии не более 1000 м от ГРП или централизованного пункта очистки газа предприятия;

5. Обводной газопровод (байпас) с последовательно расположенными запорным (первым по ходу газа) и запорно –регулирующим устройствами для подачи через него газа на время ревизии и ремонта, а также аварийного состояния оборудования линии редуцирования. Диаметр байпаса должен быть не меньше диаметра седла регулятора4

6. Средства измерений : давления газа перед регулятором и за ним – манометры показывающие и самопишущие; перепада давления на фильтре – дифманометр; температуры газа – термометры показывающий и самопищущий . В шкафных ГРП допускается не устанавливать регистрирующие приборы, а в ГРП (ГРУ) , в которых не производится учет расхода газа, -регистрирующий прибор для измерения температуры;

7. Импульсные трубки для соединения регулятора, ПЗК, ПСУ и средств измерений с теми точками на газопроводах, в которых контролируется давление газа;

8. Сбросные и продувочные трубопроводы для сбрасывания газа в атмосферу от ПСУ и продувки газопроводов и оборудования. Продувочные трубопроводы размещают на входном газопроводе за первым запорным устройством, на байпасе меду двумя запорными устройствами, на участках с оборудованием, отключаемым для профилактического осмотра и ремонта;

9. Запорные устройства. Число и расположение запорных устройств должны обеспечить возможность отключения ГРП (ГРУ), а также оборудования и средств измерений для их ревизии и ремонта без прекращения подачи газа.

В ГРП (ГРУ) котельной, имеющей тупиковую схему газоснабжения, основное технологическое оборудование настраивают исходя из следующих условий.

Регулятор должен поддерживать в контролируемой точке давление p_н=p_r+∆p, где p_r –давление газа перед горелками котла, ∆p – потери давления газа на участке газопровода от точки подключения манометра перед наиболее удаленной от ГРП (ГРУ) горелкой до контролируемой точки при максимальном расчетном расходе газа.

ПЗК настраивают на срабатывании при возрастании давления в контролируемой точке до p_в =1,25p_п. При этом p_в не должно превышать максимально допустимого давления перед горелками, обеспечивающего их устойчивую ( без отрыва пламени) работу.

ПЗК настраивают на срабатывании при снижении давления в контролируемой точке до p_с, обеспечивающего ( с учетом потерь ∆p) давление перед горелкой на 20-30 кгс/м² (низкое давление) или 200-300 кгс/м² (среднее давление) больше того, которое указано как минимально допустимое в паспорте горелки или, при отсутствии таких указаний, при котором по данным наладочной организации могут погаснуть горелки или произойти проскок пламени.

ПСУ настраивают на полное срабатывание при повышении давления в контролируемой точке до p_п = 1,15p_н

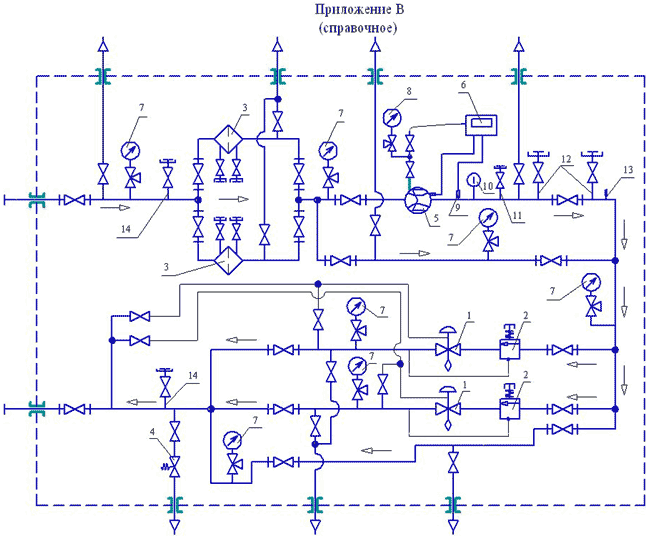

Схема ГРП-Б с двумя линиями редуцирования, с системой отопления без узла учёта газа.

1 – Регулятор давления газа 2 – Предохранительно-запорный клапан (ПЗК) 3 – Фильтр газовый 4 – Предохранительно-сбросной клапан 5 – Регулятор давления газа для газоснабжения отопительного котла 6 - ПЗК 7 – Показывающие манометры 8 – Напоромер 9 – Штуцеры отбора давления 10 - Счётчик газа отопительного котла 11 – Газовый электромагнитный клапан 12 – Котёл 13 – Радиаторы отопления 14 – Сигнализатор загазованности
