5.2 Краны.

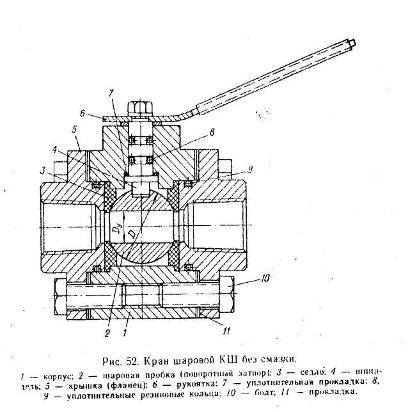

Устройство кранов

Краны – это арматура, предназначенная для быстрого открывания и закрывания прохода в трубопроводе, а также для регулирования затраты жидкостей и газов. Различают краны проходные, многоходовые, водоразборные и двойного регулирования. Краны выпускаются с условным проходом Ду=15-100 мм.

Пробковые краны бывают:

• по методу уплотнения – сальниковые и натяжные;

• по конструкции соединения – муфтовые, фланцевые, цапковые;

• по материалу корпуса и пробки – чугунные, бронзовые, комбинированные.

Запорным элементом пробкового крана является коническая пробка с прорезью для прохода среды. На четырехгранной головке под ключ наносится риска, которая совпадает с направлением прорези. Если риска на головке совпадает с направлением трубопровода, на котором установлен кран – проход открыт, а если риска размещена поперек трубопровода – закрытый.

Плотность в сальниковых кранах обеспечивается сальниковой набивкой. Уплотнение ее осуществляется затягиванием сальника с помощью накидной гайки или крышки сальника.

В натяжных кранах в нижней части пробки есть шпилька с резьбой, на которую надевается шайба и накручивается гайка. Плотность в этих кранах обеспечивается затягиванием гайки. Краны, установленные на газопроводах, должны иметь упоры, ограничивающие поворот пробки в границах

Трехходовой кран устанавливает между манометром и сифонной трубкой. На его ручке в виде буквы Т нанесены риски, которые совпадают с направлением каналов в пробке. Вращая ее можно поставить кран в следующие положения:

5.3 Задвижки.

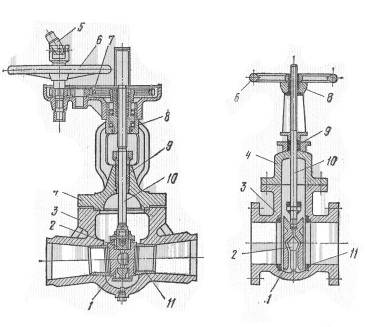

Устройство задвижки

По конструкции задвижки бывают параллельные и клиновые, с выдвижным и недвижным шпинделем. Задвижки обеспечивают небольшое гидравлическое сопротивление потока среды. Воду, пар или газ можно подавать в задвижку с любой стороны.

Параллельная задвижка изготовляется из чугуна с трубопроводом соединяется с помощью фланцев болтами. Она имеет корпус с крышкой и диски, свободно закрепленные на шпинделе. Между дисками устанавливается распорный клин. При вращении маховика по часовой стрелке шпиндель вместе с дисками опускается, клин, упираясь в корпус, раздвигает диски, которые прижимаются к бронзовым кольцам в корпусе и закрывают проход среде. Для плотного закрывания задвижки диски и кольца в корпусе притираются. Когда маховик вращать против часовой стрелки, шпиндель с дисками поднимается, клин опускается, диски и задвижки открываются.

Параллельные задвижки изготовляются диаметром 50, 80, 100, 125, 150, 200, 300, 400 мм.

Клиновые стальные задвижки применяются для воды и пара с рабочим давлением до .., изготовляются без редуктора с , с редуктором и электроприводом .

В клиновых задвижках проходное отверстие перекрывается клиновым круглым диском. Диск помещается между наклонными уплотнительными кольцами корпуса. При вращении маховика шпиндель с помощью гайки перемещает диск, открывая или закрывая проход.

В задвижках с выдвижным шпинделем последний вращается вместе с маховиком. На конце шпинделя и на дисках есть резьба. При вращении маховика вращается и шпиндель, диски по резьбе поднимаются или опускаются, открывая или закрывая проход.

Уплотнение шпинделя в местах прохода через крышку корпуса в обоих случаях проводится сальниковой набивкой.
