4.2 Наружные газопроводы требования к прокладке и устройству.

При трассировке газопроводов и выборе проездов, по которым они должны прокладываться, основными критериями являются:

а) направление и ширина проезда; б) вид дорожного покрытия и загруженность проезда наземными и подземными сооружениями, а также интенсивность движения транспорта; в) планировка кварталов; г) наличие естественных и искусственных препятствий.

При выборе трасс магистральных газопроводов высокого и среднего давления направление и ширина проездов являются основными критериями. Для прокладки выбирают проезды, направление которых должно соответствовать принятой схеме сети. При этом ширина проездов должна обеспечивать необходимые разрывы от газопроводов до зданий и сооружений. С повышением давления повышается сложность и опасность выполнения эксплуатационных работ, в связи с этим увеличивают разрывы, а также стремятся предотвратить или сократить возможность проникания газа в здания и сооружения при возникновении утечек. Строительными нормами и правилами величина разрывов регламентирована в зависимости от величины давления в газопроводах и эти разрывы принимаются тем большими, чем выше давление газа

Минимальные расстояния (разрывы) между газопроводами и объектами, м

Давление газа в газопроводе, кПа (кгс/см2)	Здания и сооружения (до обреза фундамента)	Желез- ная дорога	Трам- вайные пути	Силовые кабели	Водопровод	Канализация, водостоки	Теплосеть ( до канала или стенки)	Деревья (ствола)
		до ближай- шего рельса
≤5 ≤(0,05) >5≤300 (>0,05≤3) >300≤600 (>3≤6) >600≤1200 (>6≤12)	2,0 4,0 7,0 10,0	3,0 4,0 7,0 10,0	2,0 2,0 3,0 3,0	0 1,0 2,0	,0 1,0 1,5 ,0	1,0 1,5 2,0 5,0	2,0 2,0 2,0 4,0	,5 1,5 1,5

Лучше всего газопроводы располагать в специально выделенной для прокладки подземных коммуникаций технической зоне или в полосе зеленых насаждений.

Газопроводы низкого давления в городах и районах старой застройки приходится прокладывать почти по всем проездам, так как кварталы имеют периферийную застройку и не имеют внутренних проездов. Городская сеть в этих районах принимает форму замкнутых колец.

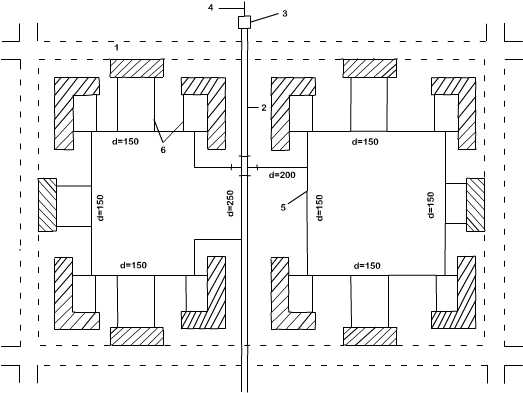

Рис. 1Совмещенная прокладка уличных и дворовых газопроводов

1 - городской проезд; 2 - распределительный газопровод низкого давления;

3 – ГРП; 4 – газопровод высокого (среднего) давления; 5 - внутриквартальные газопроводы; 6 - ввод

На территории городов и других населенных пунктов все уличные газопроводы независимо от их назначения и давления газа укладывают в грунт. Надземная прокладка газопроводов допускается при переходах через естественные и искусственные препятствия. На территориях промышленных и коммунальных предприятий рекомендуется применять преимущественно надземную прокладку газопроводов по стенам зданий, на опорах и по кровлям. Внутриквартальные и дворовые газопроводы прокладывают как в грунте, так и по стенам зданий и на опорах. В последнем случае условия прокладки открытых газопроводов должны быть согласованы с органами архитектурного надзора. При использовании сжиженных газов наружная прокладка газопроводов не допускается. Допускается прокладка газопроводов с давлением до 5 кПа (0,05 кгс/см²) совместно с другими подземными сооружениями в проходных коллекторах, оборудованных постоянно действующей естественной вентиляцией. Если по приезду предусматривается прокладка двух газопроводов различного назначения (давления), то наиболее желательно их прокладывать в одной траншее. При этом расстояние между трубами должно обеспечивать возможность выполнения ремонтных работ и принято равным 0,4 м для труб диаметром 300 мм.

Вводы газопроводов в жилые здания делают в нежилые помещения, доступные для осмотра газопроводов.
