Системы продувки цилиндра

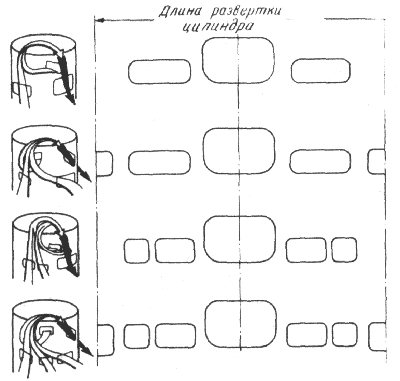

Рис. 9.10. Схема систем продувки цилиндра и соответствующие им развертки зеркала цилиндра:

а — двухканальная система; б — трехканальная система; в — четырехканаль-ная система; г — пятиканальная система



  Применяемые в картинговых двигателях системы продувки цилиндра схематически представлены на рис. 9.10. Рядом по­казано расположение перепускных окон на развертке зеркала ци­линдра для каждой из систем: двух-, трех-, четырех- и пятиканальной. В тех двигателях, где наполнение картера регулируется поршнем, крывает и не закрывает впускное окно. В этом случае впускной патрубок сделан не в цилиндре, и появляется возможность раз­местить дополнительный перепускной канал.

Роль выпускной системы

  В двухтактном двигателе огромную роль играет выпускная система, состоящая из выпускного патрубка (в цилиндре и за цилиндром), расширительной камеры и глушителя. В момент от­крытия выпускного окна в цилиндре имеется некоторое давление, которое снижается в выпускной системе. Газ расширяется, воз­никают ударные волны, которые отражаются от стенок расшири­тельной камеры. Отраженные ударные волны вызывают новый рост давления около выпускного окна, в результате чего некото­рая часть отработавших газов снова попадает в цилиндр (рис. 9.11).

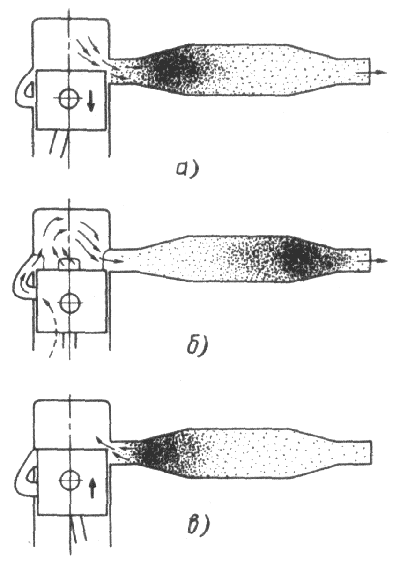

Рис. 9.11. Схематическое представ­ление последовательных фаз выхода отработавших газов:

а — открытие выпускного окна; б — полное открытие окна; в — закрытие окна



  Кажется, что выгоднее было бы получить разрежение у вы­пускного окна, когда оно полностью открыто. Это вызовет отка­чивание газов из цилиндра и, тем самым, наполнение цилиндра свежей смесью. Однако в таком случае часть этой смеси вместе с отработавшими газами попадет в выпускной патрубок. Поэтому надо добиваться повышенного давления у выпускного окна, когда оно закрывается. В этом случае горючая смесь, попавшая вместе с отработавшими газами в выпускной патрубок, будет возвращена в цилиндр, заметно улучшая его наполнение. Проис­ходит это уже после закрытия поршнем перепускных окон. Как и во впускной системе, волновые явления в выпускной системе дают положительный эффект только вблизи резонансной ЧВ. Изменяя размеры, а особенно длину выпускной системы, также можно формировать скоростные характеристики двигате­ля. Влияние изменений размеров выпускной системы на харак­теристики двигателя более значительно, чем изменение размеров впускной системы.

Основы процесса сгорания

  Для лучшего понимания работы двигателя необходимо ска­зать несколько слов о процессах, происходящих в камере сгора­ния двигателя. От протекания процесса сгорания зависит на­растание давления в цилиндре, что определяет мощность двига­теля.

  Результаты сгорания топлива, воспринимаемые в виде работы кривошипно-шатунного механизма, в первую очередь зависят от состава горючей смеси. Теоретически идеальным составом горю­чей смеси является так называемый стехиометрический состав, т. е. такой, при котором в смеси содержится столько топлива и кислорода, что после сгорания в отработавших газах нет ни топ­лива, ни кислорода. Другими словами, сгорит все находящееся в камере сгорания топливо, а для его сгорания будет израсходо­ван весь кислород, содержащийся в горючей смеси.

  Если бы в камере сгорания был избыток воздуха (недоста­ток топлива), то избыток этот не смог бы помочь процессу горения. Однако он стал бы дополнительной массой газа, которую надо «прокачать» через двигатель и нагреть, используя для этого теплоту, которая без этой дополнительной массы повысила бы температуру и, следовательно, давление в цилиндре. Горючая смесь с избытком воздуха называется бедной.

  Столь же неблагоприятен недостаток воздуха (или избыток топлива). Это привело бы к неполному сгоранию топлива и, как следствие, к получению меньшей энергии. Избыток топлива при этом будет пропущен через двигатель и испарится. Горючая смесь с недостатком воздуха называется богатой.

  На практике для получения наибольшей мощности целесо­образно использовать слегка обогащенную смесь. Это объясня­ется тем, что в камере сгорания всегда образуются локальные неоднородности состава горючей смеси, возникающие из-за то­го, что невозможно добиться идеального перемешивания топлива с воздухом. Оптимальный состав смеси может быть определен только опытным путем.

  Объем горючей смеси, засасываемой каждый раз в цилиндр, определяется рабочим объемом этого цилиндра. А вот масса воздуха, находящегося в этом объеме, зависит от температуры воздуха: чем выше температура, тем меньше плотность воздуха. Таким образом, состав горючей смеси зависит от температуры воздуха. Из-за этого необходимо «настраивать» двигатель в за­висимости от погоды. В жаркий день в двигатель поступает теп­лый воздух, поэтому для сохранения соответствующего состава горючей смеси необходимо уменьшить подачу топлива. В холод­ный день масса поступающего воздуха возрастает, поэтому надо подавать больше топлива. Надо заметить, что на состав горючей смеси влияет также влажность воздуха.

  Вследствие всего этого температура даже идеального в дан­ных условиях состава смеси значительно влияет на степень на­полнения кривошипной камеры. В постоянном объеме картера при более высокой температуре масса горючей смеси будет мень­ше и, тем самым, после ее сгорания в цилиндре будет более низ­кое давление. Из-за этого явления элементам двигателя стара­ются придать такую форму, особенно картеру (оребрение), что­бы добиться их максимального охлаждения.

  Горение смеси в камере сгорания происходит с определен­ной скоростью, за время горения коленчатый вал поворачивает­ся на определенный угол. Давление в цилиндре нарастает по мере горения смеси. Целесообразно получение наибольшего дав­ления в тот момент, когда уже начался рабочий ход поршня. Чтобы этого добиться, смесь надо зажигать несколько раньше, с определенным опережением. Это опережение, измеряемое углом поворота коленчатого вала, называется углом опережения зажигания. Часто опережение зажигания удобнее измерять расстоянием, которое осталось пройти поршню до верхней мертвой точки.
