3.Проверка датчика и указателя магнитоэлектрического термометра.

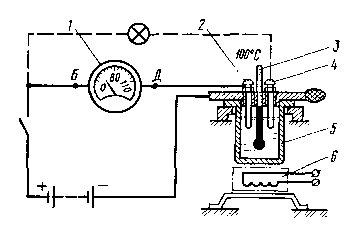

Рис. 41.3 Схема подключения элементов системы контроля температуры охлаждающей жидкости
1-Эталонный указатель; 2- датчик температуры; 3-термометр; 4- датчик сигнализатор температуры; 5- сосуд с водой; 6- нагревательный элемент.
4.Проверка указателя температуры охлаждающей жидкости с помощью резисторов.

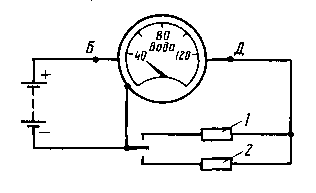

Рис 41.4 Схема подключения резисторов для проверки указателя температуры охлаждающей жидкости.
1-резистор сопротивлением 320-440 Ом; 2- резистор сопротивлением 82-91 Ом.
№ |
Вид проверки |
Показания эталонного указателя |
Показания термометра |
Погрешность (%) |
Результат |
1 |
Проверка датчика температуры |
|
|
|
|
|
|||||
|
Вид проверки |
Показания проверяемого указателя |
Показания термометра |
Погрешность показаний (%) |
Результат |
2 |
Проверка указателя температуры |
|
|
|
|
№ п/п |
Выполняемая операция |
Требуемое значение температуры (град) |
Показания указателя температуры(град) |
Результат |
1 |
Подключение резистора 1 |
|
|
|
2 |
Подключение резистора 2 |
|
|
|
5.Проверка состояния приборов освещения и сигнализации.
№ |
Наименование |
Состояние |
1. |
Состояние колб ламп головного света |
|
2. |
Состояние колб ламп указателей габаритных огней и указателей поворота |
|
3. |
Наличие налета на внутренней поверхности колбы ламп |
|
4. |
Состояние контактов ламп |
|
5. |
Состояние рассеивателей ламп головного света |
|
6. |
Состояние рассевателей габаритных фонарей и указателей поворота |
|
7. |
Электромагнитный прерыватель тока указателей поворота (частота мигания) |
|
Дата________ Оценка______
Отчет по лабораторной работе № 42.
Тема: «СНЯТИЕ ХАРАКТЕРИСТИКИ ХОЛОСТОГО ХОДА КАРБЮРАТОРНОГО ДВИГАТЕЛЯ
На основании проведенных испытаний заполнить таблицу:
-
№
замера
ne
об/мин
GT
кг/час
ge
г/кВтּ ч
Ne
кВт
По характерным точкам построить графики:
GT ge Ne
ne
Вывод_______________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________
Дата________ Оценка______
