Отчёт по лабораторной работе № 9
Тема: «ИССЛЕДОВАНИЕ УСТРОЙСТВА КАРБЮРАТОРОВ «СОЛЕКС», «ОЗОН», «VEBER» , «PERBURG».
Используя учебник Е.Я ТУР «Устройство автомобиля» стр.108, заполните таблицу.
№ |
Детали |
«СОЛЕКС» |
«ОЗОН» |
«VEBER» |
1
|
Материал карбюратора: -корпуса |
|
|
|
-жиклёров |
|
|
|
|
2
|
Количество: -смесительных камер |
|
|
|
-поплавковых камер |
|
|
|
|
-диффузоров (в камере) |
|
|
|
|
-регулировочных винтов холостого хода |
|
|
|
|
-воздушных заслонок |
|
|
|
|
-дроссельных заслонок (всего) |
|
|
|
|
-открытие дроссельных заслонок (последовательное или параллельное?) |
|
|
|
|
-привод дроссельной заслонки вторичной камеры……… |
|
|
|
|
-привод экономайзера ПХХ |
|
|
|
|
-тип ускорительного насоса (диафрагменный или поршневой?) |
|
|
|
|
3
|
Состав горючей смеси: -при пуске холодного двигателя |
|
|
|
-при пуске прогретого двигателя. |
|
|
|
|
-на холостом ходу |
|
|
|
|
-на средних нагрузках |
|
|
|
|
-при разгоне и на больших нагрузках |
|
|
|
|
4 |
Электромагнитный двухходовой клапан относится к системе……… |
|
|
|
-управление клапаном осуществляют:… |
1 2 |
|
|
Вставить пропущенные слова, закончить предложения:
1.Главная дозирующая система служит для приготовления ____________________________
__________________на режиме__________________________________________________
2.Система холостого хода служит для _______________________на режиме______________
3.Пусковое устройство обеспечивает приготовление __________________________________
_________________на режиме___________________________________________________
4.Экономайзер служит для подачи дополнительного _____________________и приготовления ___________________состава смеси на режиме ________________________________________
5.Ускорительный насос служит для подачи дополнительного______________и приготовления _____________________ состава смеси на режиме ______________________________________
6.Эконостат служит для подачи_______________________________________и приготовления ______________________________состава смеси на режиме_____________________________.

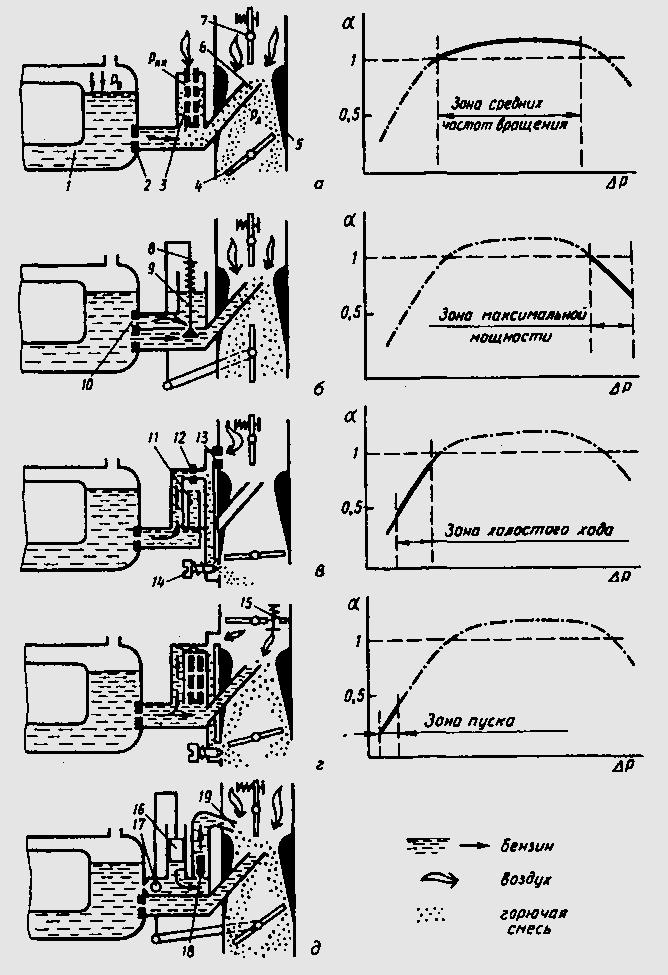

Рис. 9.1. Способы формирования желаемой характеристики карбюратора:
а — компенсация состава смеси; 6—действие экономайзера; в —система холостого хода; г — действие систем при пуске двигателя; д — действие ускорительного насоса; 1 — поплавковая камера; 2 —главный жиклер; 3 — воздушный жиклер; 4 — дроссельная заслонка; 5—диффузор; 6 — распылитель; 7—воздушная заслонка; 8— шток; 9— клапан экономайзера; 10- жиклер экономайзера; 11 — компенсационный колодец; 12 и 13 — топливный и воздушный жиклеры системы холостого хода; 14—регулировочный винт; 15— воздушный клапан; 16— поршень ускорительного насоса; 17— обратный клапан; 18— клапан; 19 — форсунка
Вывод______________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
Дата________ Оценка ______
