6. Рабочий чертеж
Рабочий чертеж – это конструкторский документ, по которому изготавливают деталь. Рабочий чертеж выполняют независимо от того, как изготавливают изделие (индивидуально, серийно или массово). Рабочий чертеж предназначен для изготовления одной детали и должен содержать ее изображение в законченном виде, который она имеет при поступлении на сборку.
При выполнении рабочего чертежа придерживаются общих правил его оформления и принятой последовательности исполнения:
1. Выясняют назначение детали и то положение, в котором она работает в машине или агрегате.
2. Выясняют, из каких геометрических форм состоит деталь, как называется и какие функции выполняет.

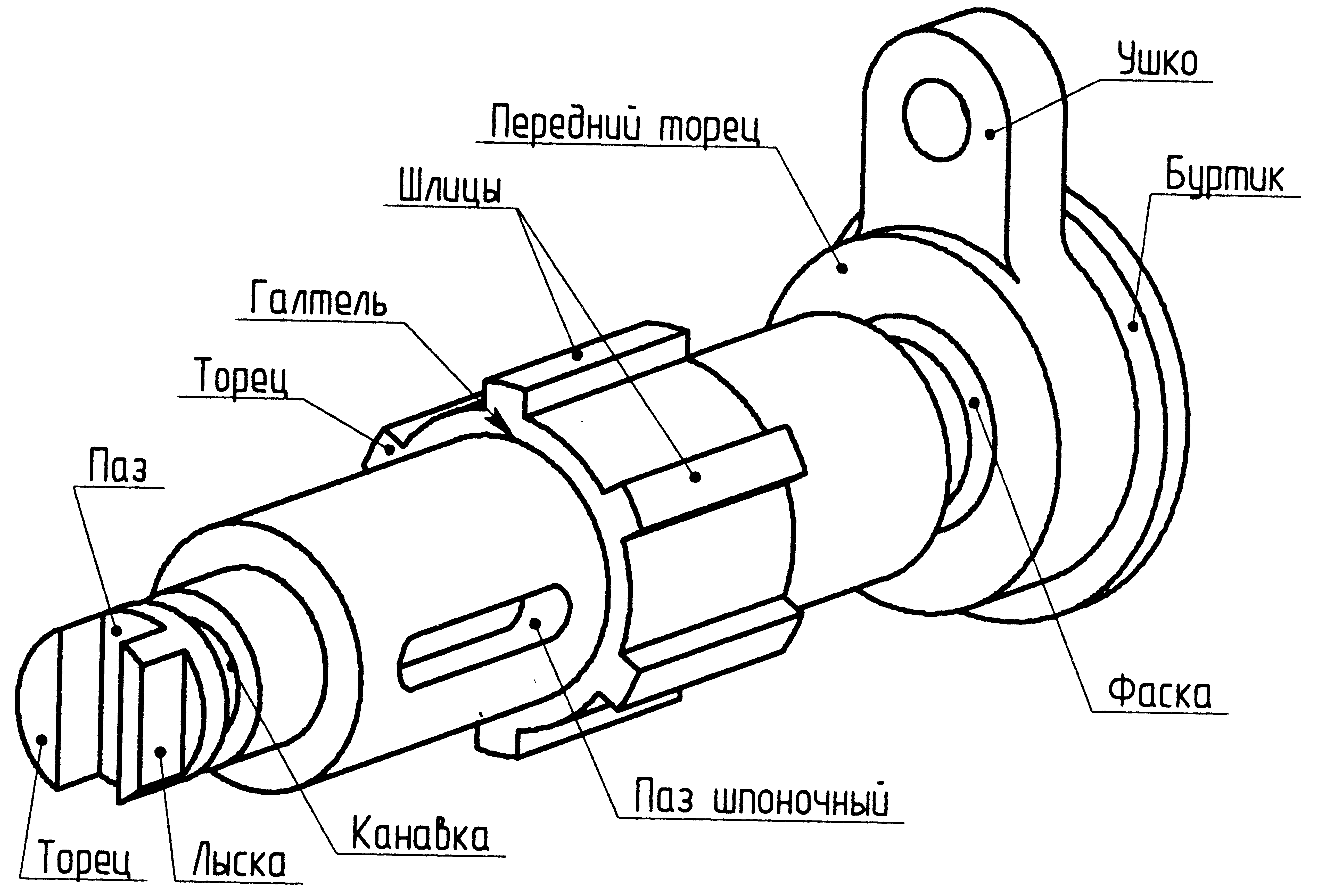

Рис. 26
Например: галтель – плавный переход от одной поверхности в другую при пересечении; торец – плоская поверхность, перпендикулярная оси детали; лыска – плоская площадка на цилиндрической детали; шлицы – параллельные выступы (зубья) выполненные на цилиндрической поверхности детали (между выступами образуются пазы (выемки)). Паз может быть и торцевым; буртик – узкая цилиндрическая (или другая) поверхность элемента, расположенная выше основной поверхности, канавка (выточка) – элемент детали, поверхность дна которого расположена ниже основной поверхности; ушко – элемент детали с отверстием (рис. 26).

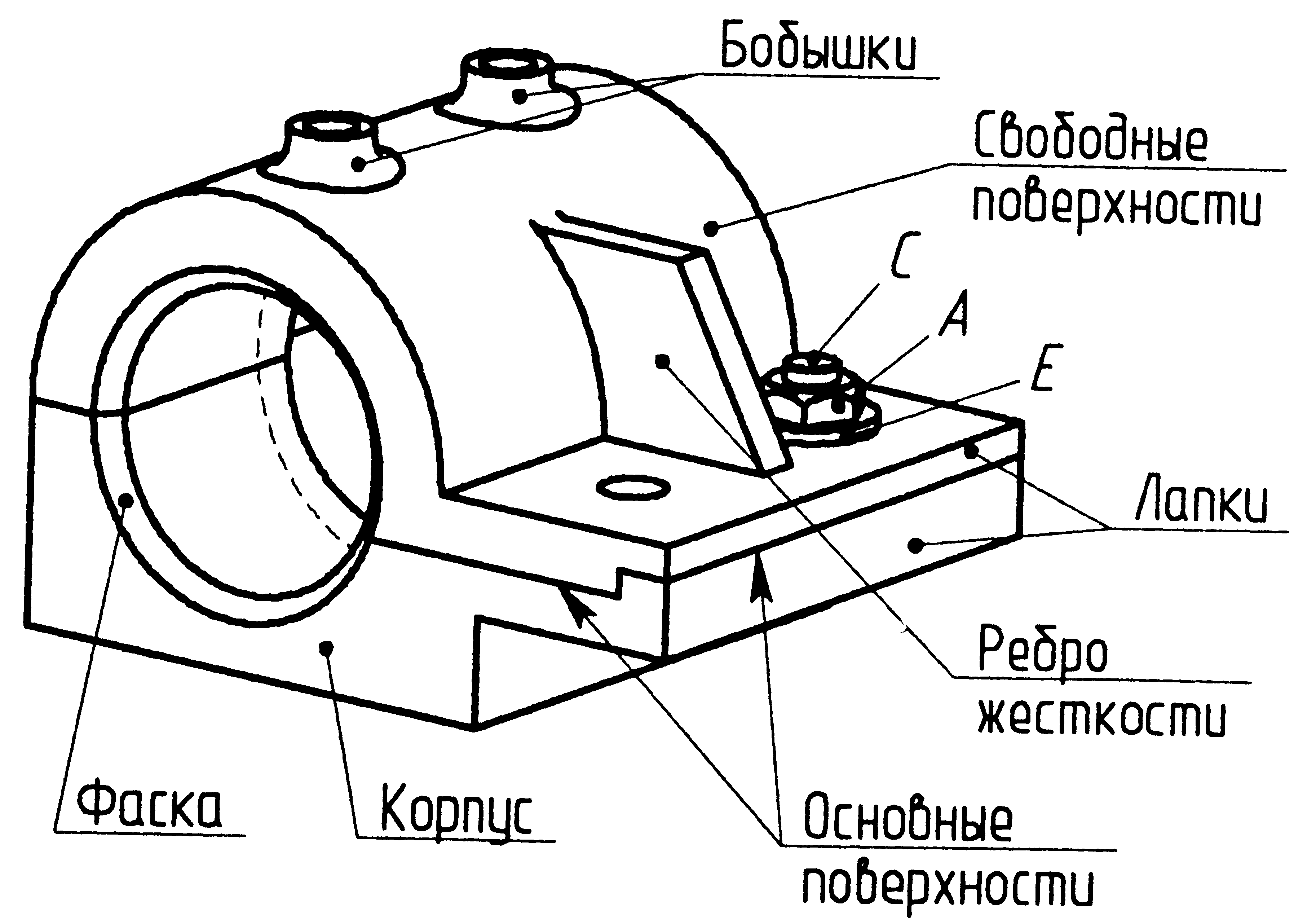

Бобышка – прилив к отверстию; ребро жесткости – элемент детали, увеличивающий ее прочность; лапки – элементы снования корпуса детали (рис. 27)
Рис. 27
3. Выбирают расположение детали относительно плоскости проекций и направления проецирования таким образом, чтобы главный вид давал ясное представление о форме детали и ее размерах.
4. Определяют необходимое число видов, намечаемые разрезы и сечения, исходя из требования наличия на чертеже минимального количества изображений.
5. Устанавливают масштаб вычерчивания детали и формат листа.
6. Изображают тонкими сплошными линиями намеченные виды, разрезы, сечения.
7. Наносят штриховку на разрезах и сечениях.
8. Наносят необходимые размеры, надписи, знаки. Размеры, относящиеся к одному и тому же элементу детали, проставляют на одном виде, где этот элемент вычерчен наиболее полно.
9. Обводят сплошной основной линией контуры всех изображений.
Рабочий чертеж выполняют только на нестандартные детали. Для стандартных изделий форма, размеры установлены нормативными документами.
