Соединение вида и разреза

На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются.

Если вид и разрез представляют собой симметричные фигуры, то можно соединять половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии. По ГОСТ часть разреза располагают справа или снизу относительно оси симметрии (рис. 12).	Рис. 12
		При соединении на одном изображении вида и разреза, представляющих несимметричные фигуры, часть вида и часть разреза отделяются сплошной волнистой линией (рис. 13).

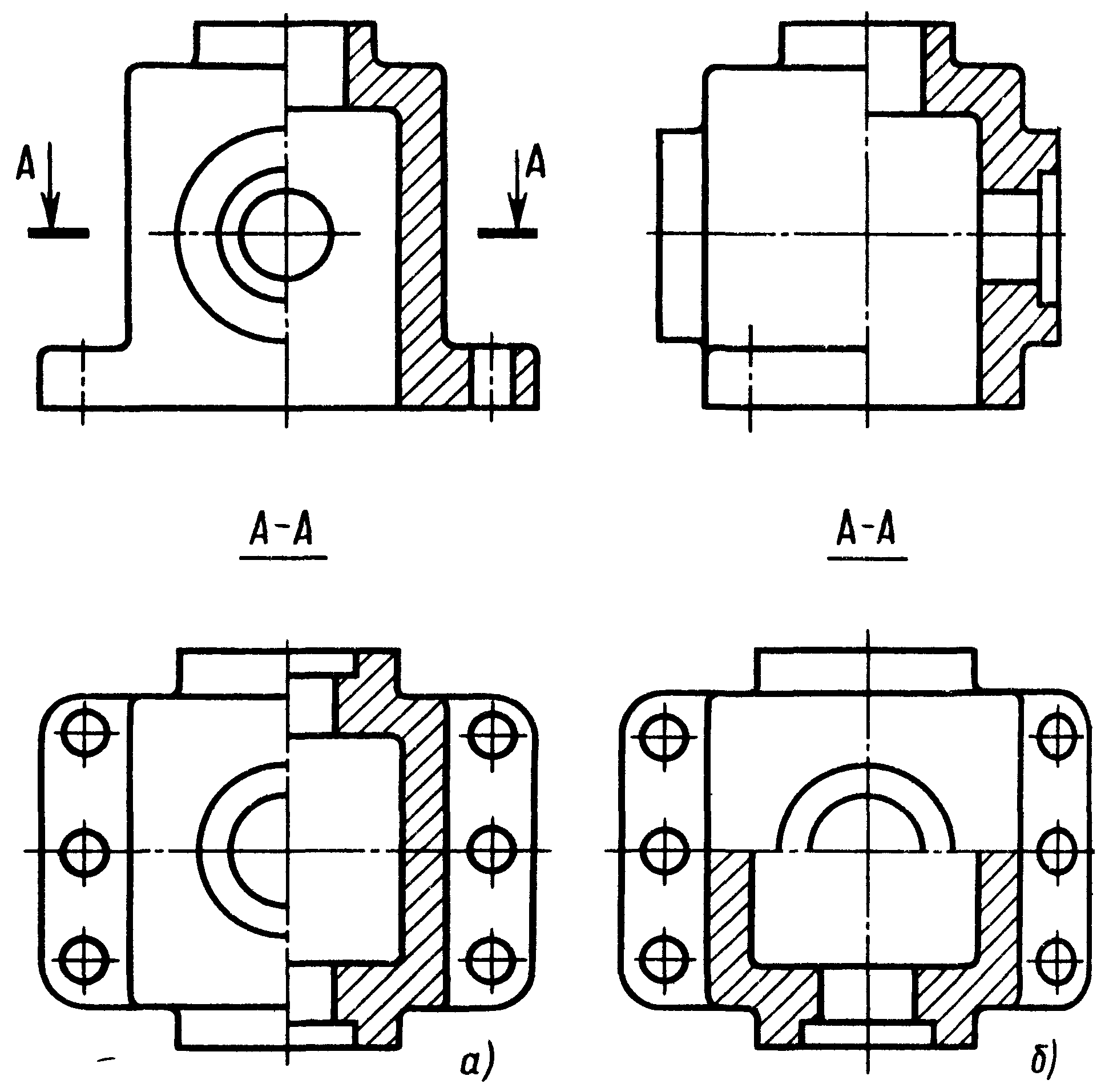

		При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, например ребра (рис. 14), вид от разреза отделяется сплошной волнистой линией, проводимой выше (рис. 14, а) или ниже оси симметрии (рис. 14, б).

Наклонный разрез

Если деталь имеет наклонно расположенные полые элементы, применяют наклонный разрез.

Наклонным разрезом называют разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Наклонный разрез проецируют на дополнительную плоскость, параллельную секущей, совмещая ее с плоскостью чертежа.

Наклонные разрезы должны располагаться в соответствии с направлением взгляда, указанного стрелками на линии сечения, как показано на рис. 15. Допускается располагать наклонные разрезы на любом месте поля чертежа вне проекционной связи с видом, но с учетом направления взгляда. При необходимости наклонные разрезы могут располагаться с поворотом.

Рис. 15

Местные разрезы

Разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте, называется местным.

Местный разрез выделяется на виде сплошной тонкой волнистой линией (рис. 16).

Сложные разрезы

Сложный разрез, образованный двумя и более секущими параллельными плоскостями, называется ступенчатым.

Ступенчатые разрезы могут быть фронтальными, горизонтальными, профильными.

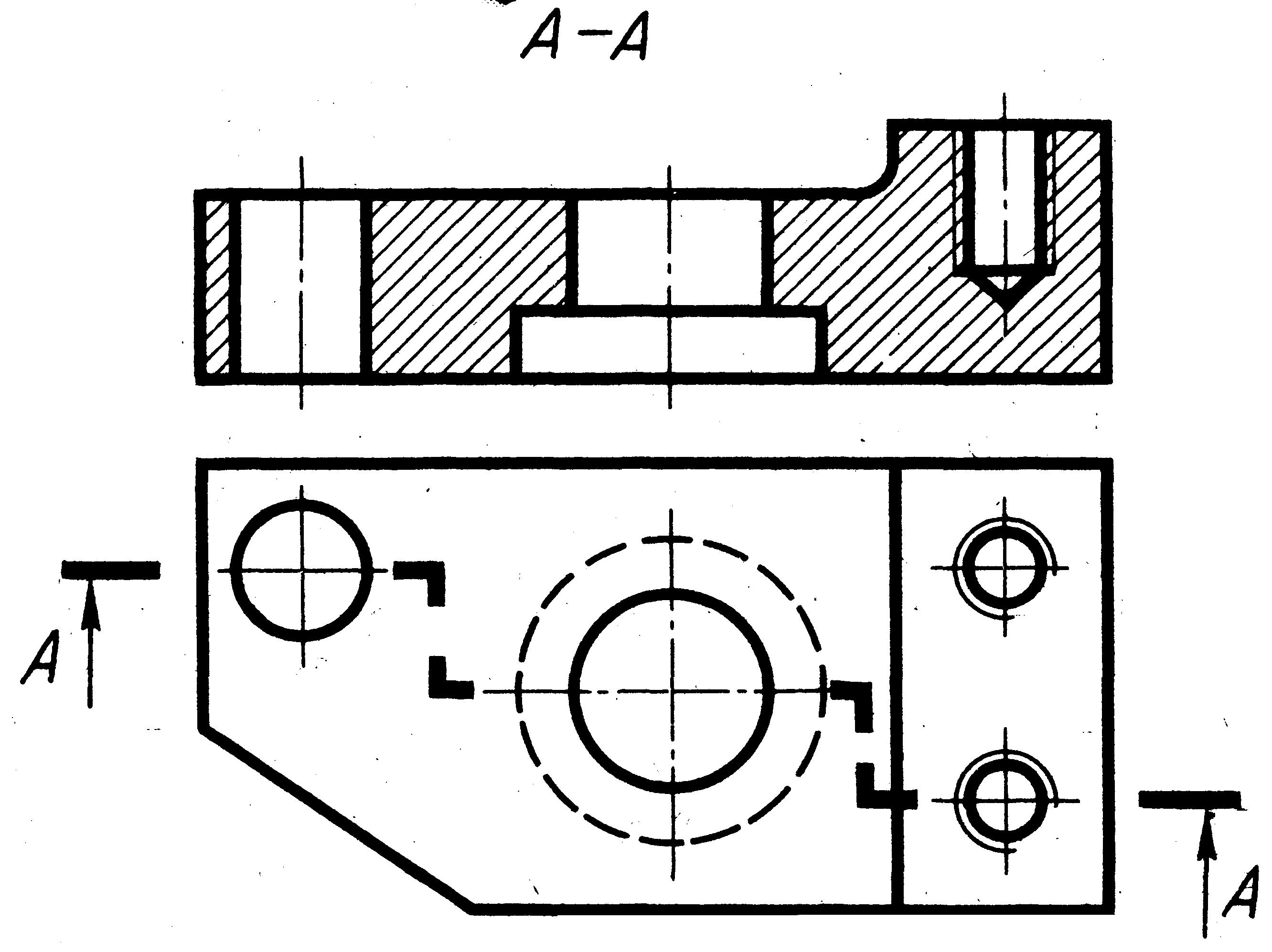

При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и разрез оформляется как простой. Линии, разделяющие два сечения в местах перегибов на ступенчатом разрезе, не указываются (рис. 17, а, б).

а

б

Рис. 17

На рис. 17, а и б изображены фронтальный ступенчатый и горизонтальный ступенчатый разрезы.

Ломаный разрез – это разрез, полученный при сечении предмета не параллельными, а пересекающимися плоскостями.

Рис. 18

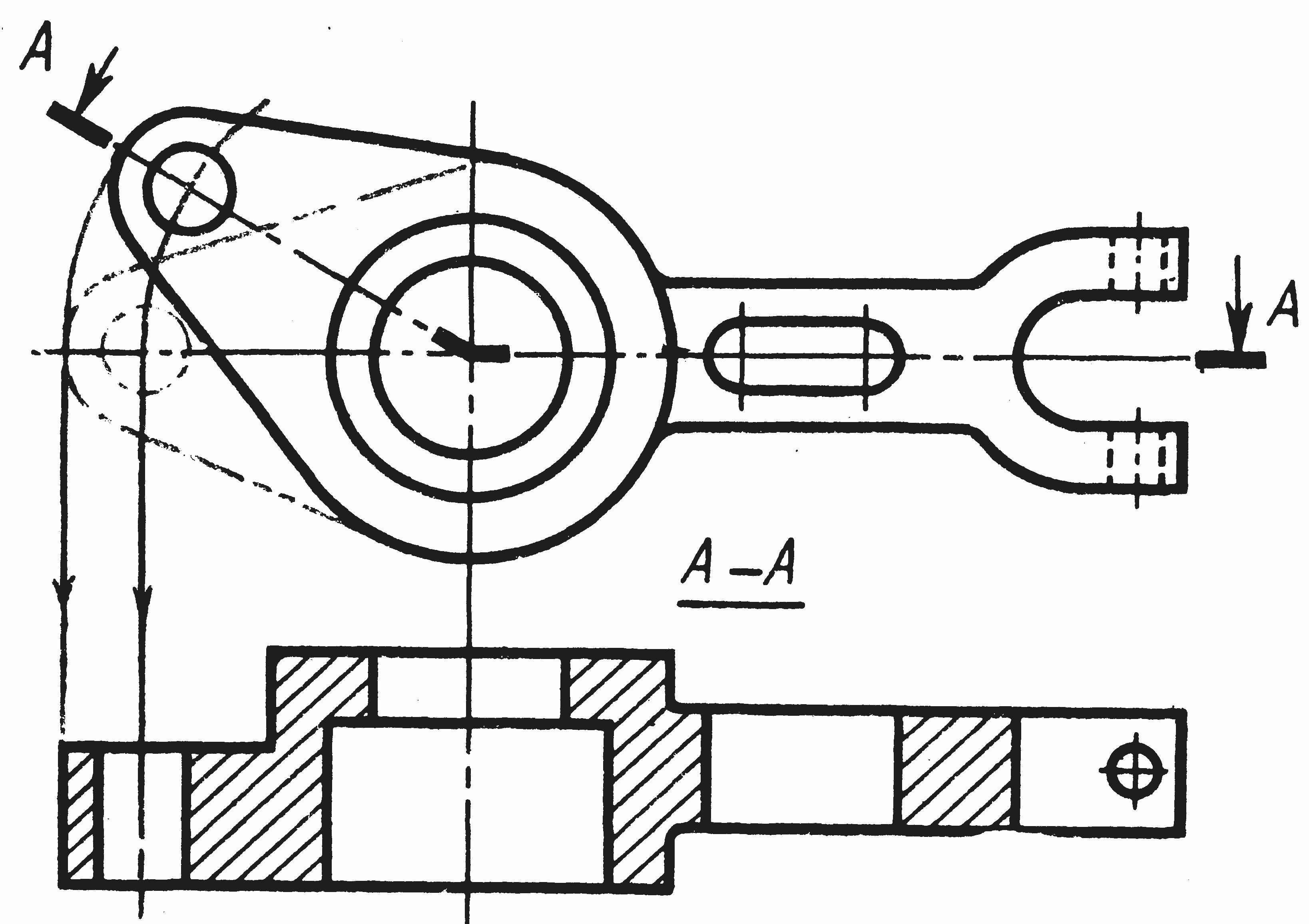

В этом случае одна секущая плоскость условно повертывается около линии пересечения секущих плоскостей до совмещения с другой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций, то есть ломаный разрез размещается на месте соответствующего вида (рис. 18). На рис. 18 изображен фронтальный ломаный разрез. На рис. 19 для наглядности нанесены линии связи и положение части

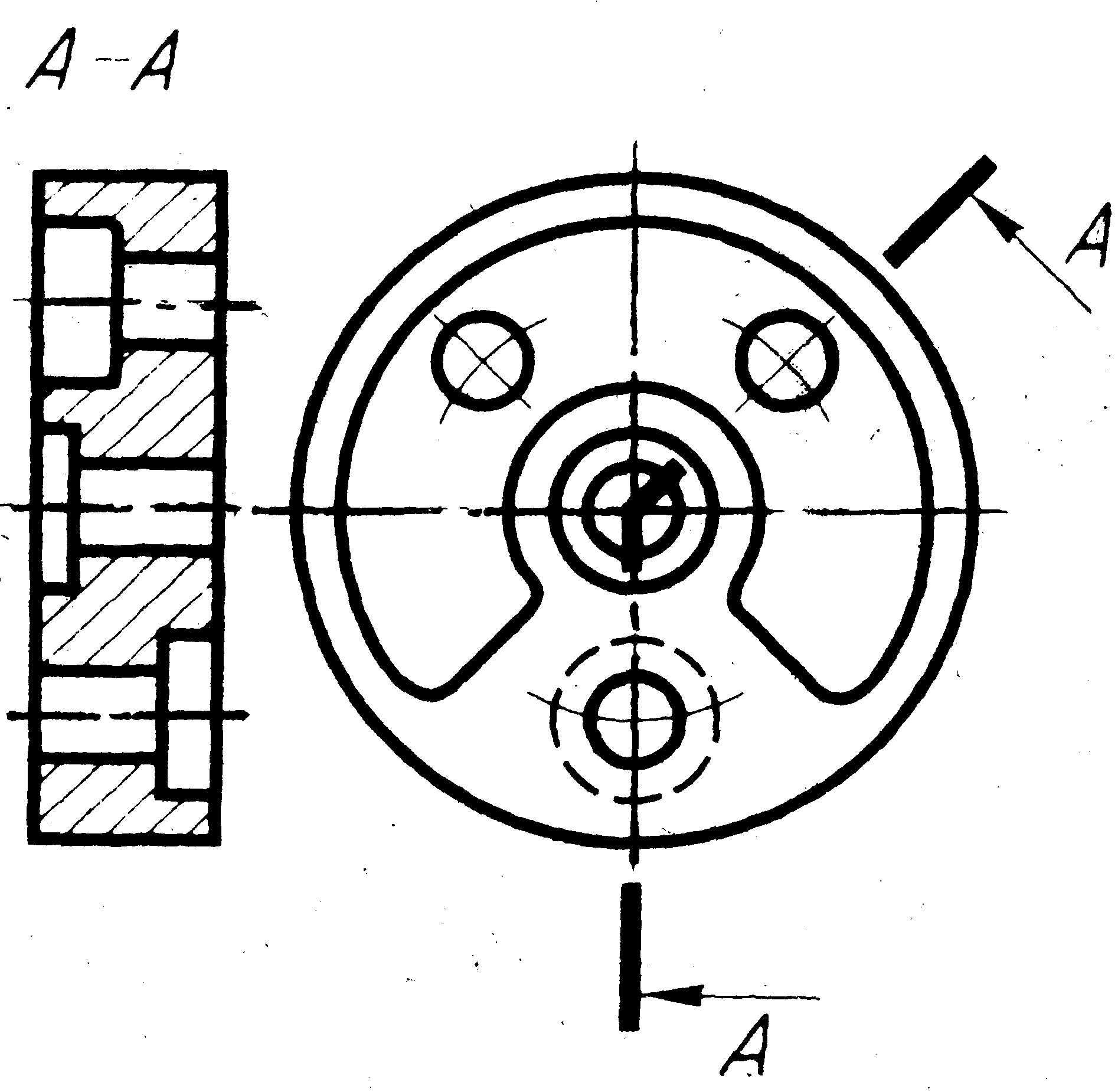

детали после разворота секущей плоскости до совмещения с горизонтальной (рис. 19, а) и фронтальной (рис. 19, б) секущими плоскостями. Эти построения на чертеже не показывают. Ломаный разрез может быть получен при сечении тремя пересекающимися плоскостями (рис. 19, б).

а

б

Рис. 19
