Тема 6 |
ИЗОБРАЖЕНИЯ − ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ
|
Вопросы темы |
Общие сведения. Виды. Разрезы. Сечения. Выносные элементы. Рабочий чертеж |
1. Общие сведения
ГОСТ 2.305-68 устанавливает основные правила изображения предметов на чертежах.
Основные положения
1. Изображения предметов выполняются по методу прямоугольно проецирования. При этом предмет располагается между наблюдателем и соответствующей плоскостью проекций.

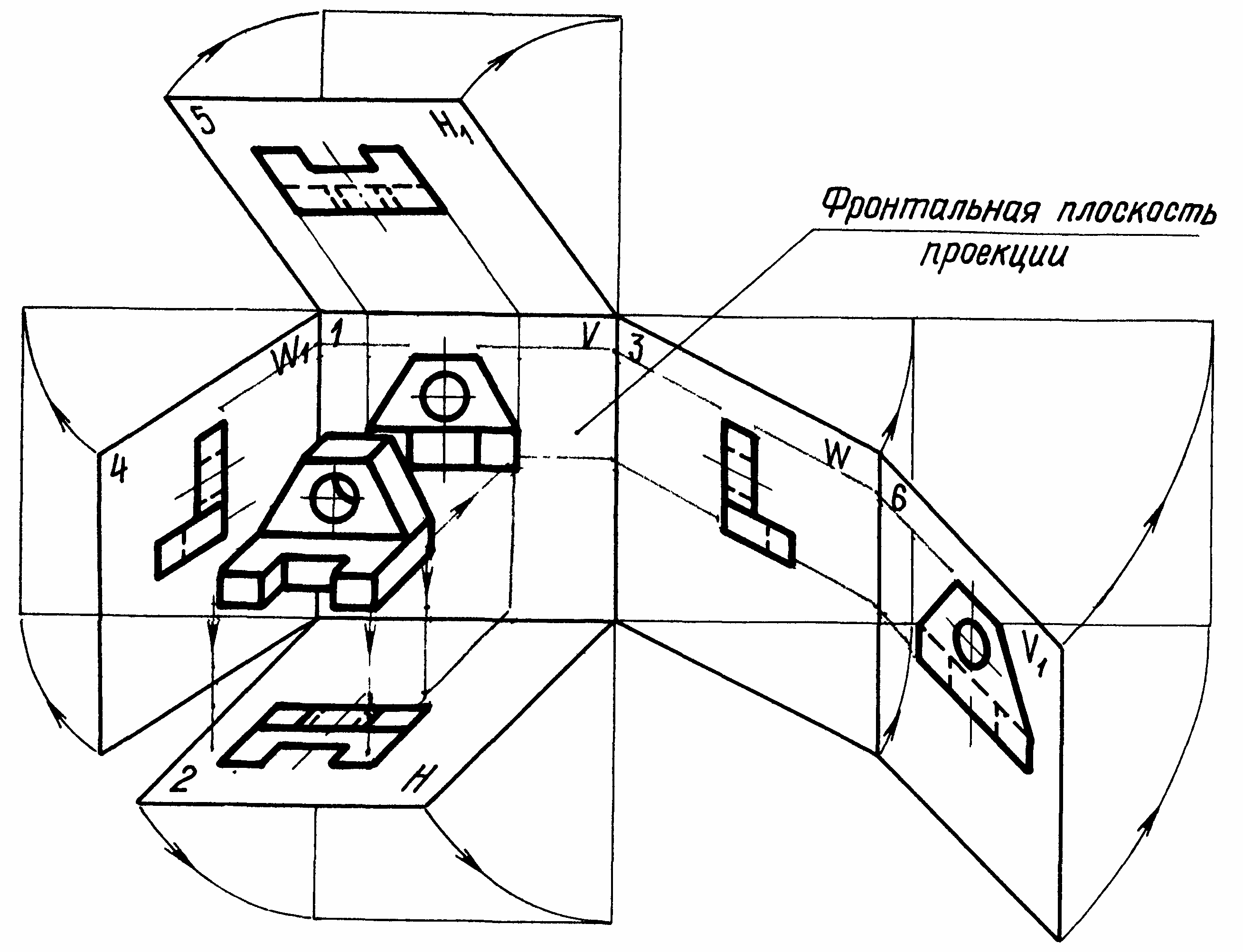

2. За основные плоскости проекций принимают шесть граней куба (рис. 1).
Рис. 1
3. Изображение на фронтальной плоскости проекций принимается в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
4. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.
5. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных условных обозначений, знаков и надписей.
2. Виды
Вид изображение обращенной к наблюдателю видимой части поверхности предмета.
На видах для уменьшения количества изображений допускается показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. По содержанию различают виды основные, дополнительные, местные.
Основные виды

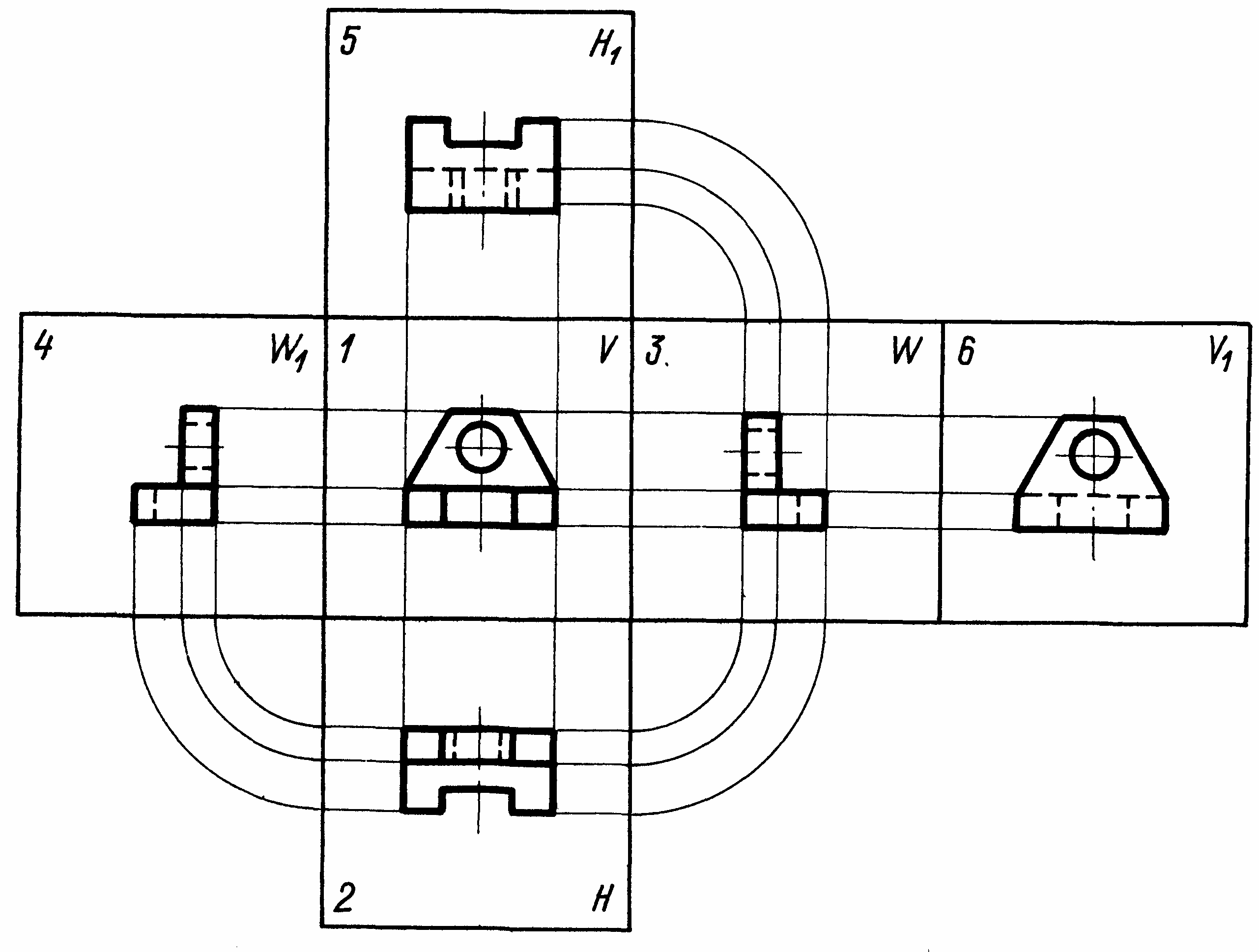

Стандарт устанавливает названия основных видов, получаемых на основных плоскостях проекций (рис. 2).
1. Вид спереди (главный вид). 2. Вид сверху. 3. Вид слева. 4. Вид справа. 5. Вид снизу. 6. Вид сзади. |
|
Рис. 2
Указанный способ расположения изображений называется европейской системой.
Основные положения

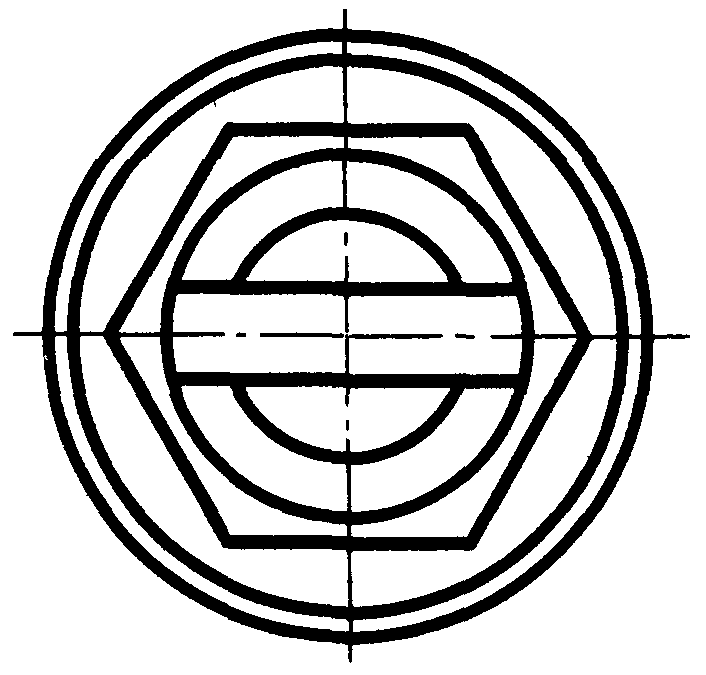

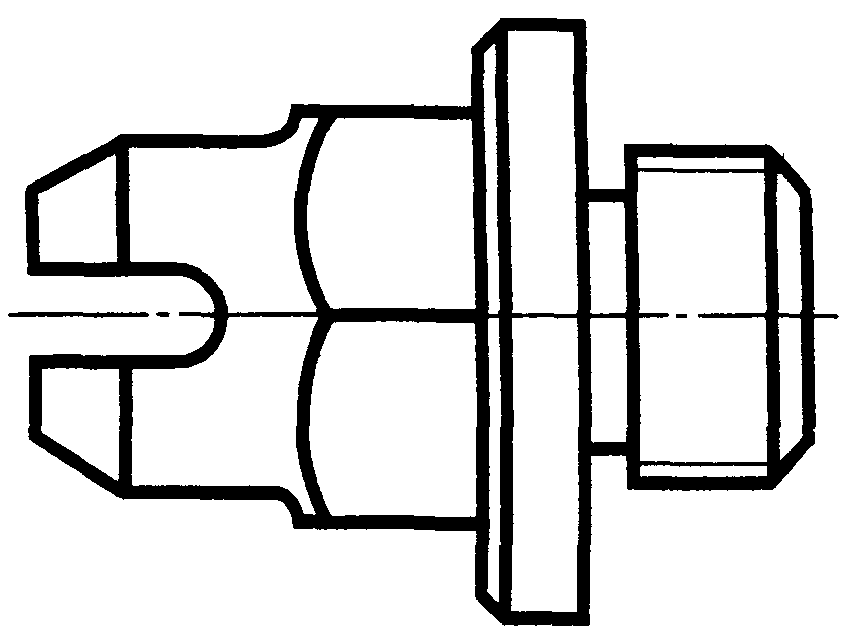

1. Все виды на чертеже должны по возможности располагаться в проекционной связи, что облегчает чтение чертежа (рис. 3, а). В этом случае не наносятся какие–либо надписи, разъясняющие наименования видов, оси проекций и линии проекционной связи не изображаются.
2. Деталь следует располагать таким образом, чтобы главный вид давал наиболее полное представление о ее форме и размерах.
3. Число основных видов определяется формой детали – от одного до шести. Главный вид есть всегда.

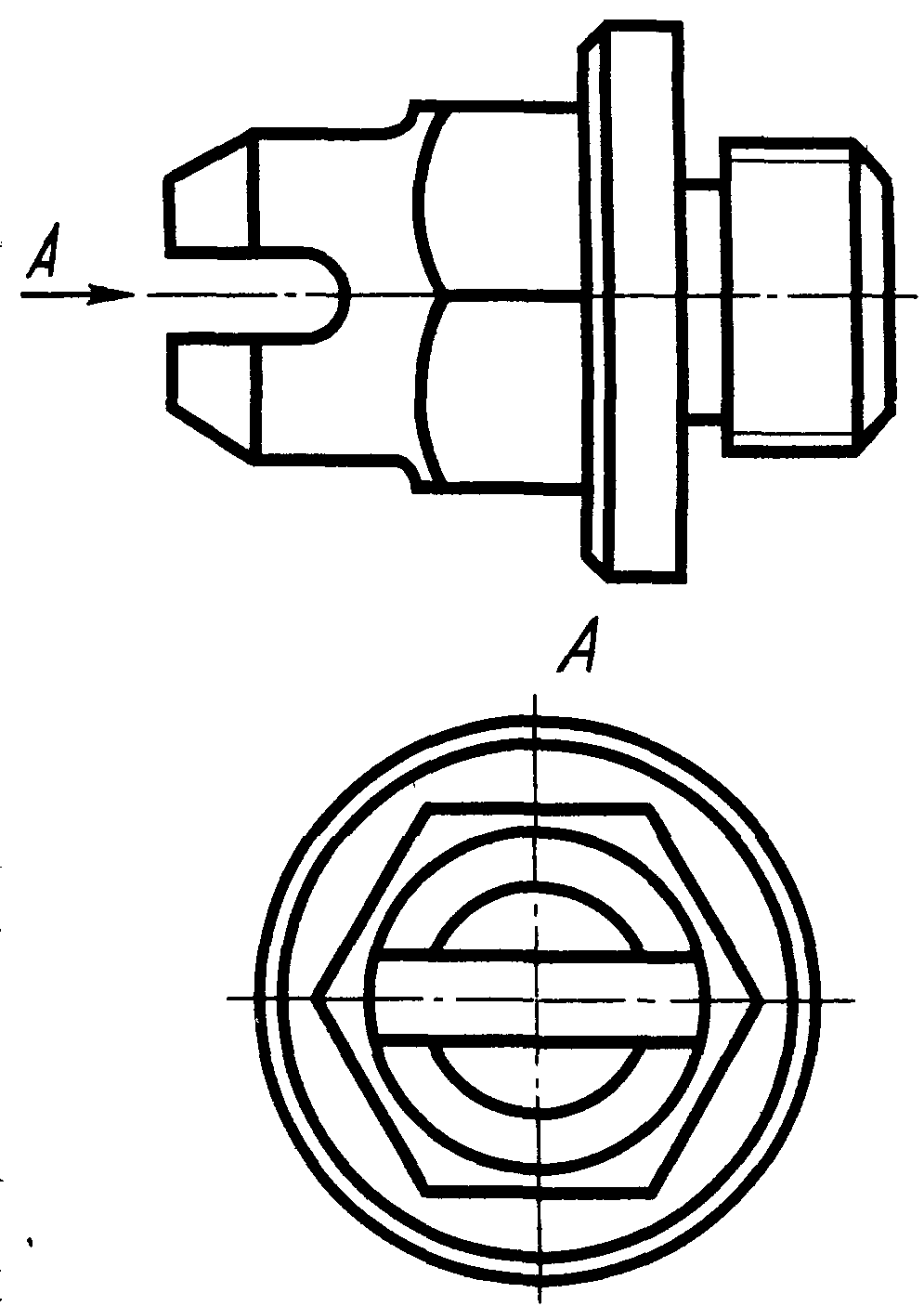

4. Допускается располагать виды вне проекционной связи на любом месте поля чертежа. В таком случае вид обозначается, как показано на рис. 3, б.
а
|
|
б
|
Рис. 3

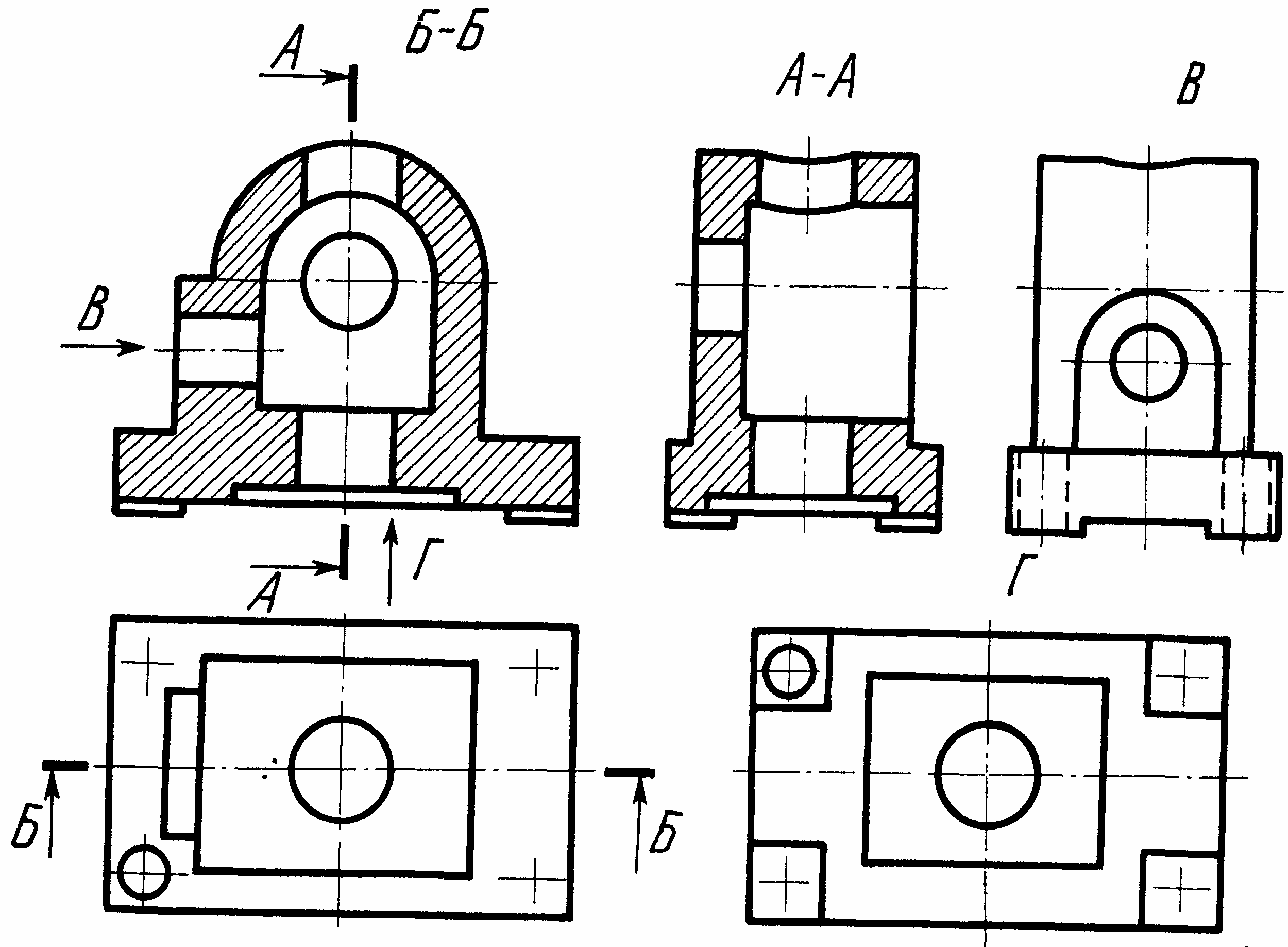

На рис. 4 вид снизу − вид Г смещен относительно главного вида, вид слева − вид В отделен от главного вида разрезом А – А.
|
Рис. 4
Дополнительные виды
Дополнительным видом называется изображение предмета на плоскости, непараллельной основным плоскостям проекций.

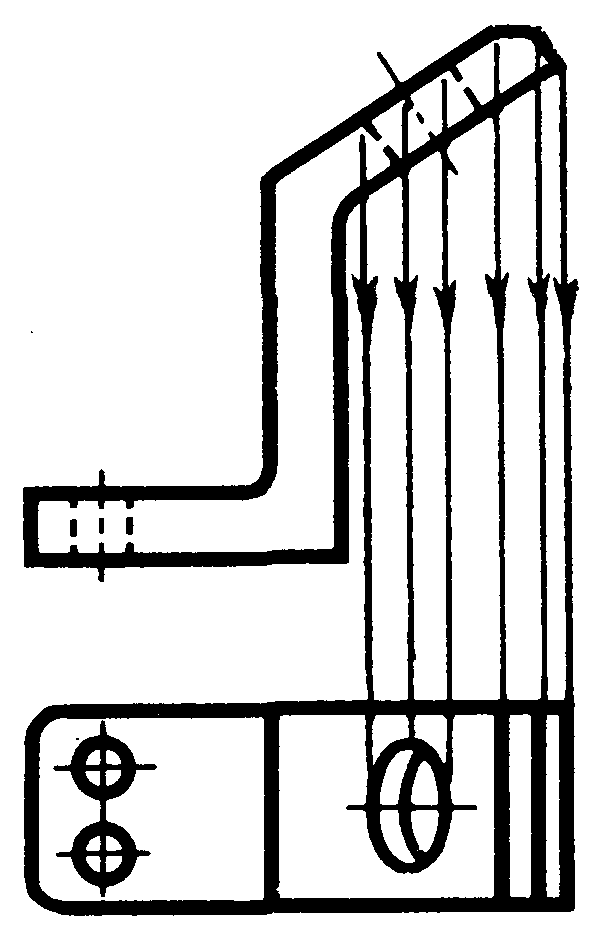

Дополнительные виды применяются в том случае, когда какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, так как она наклонена к основным плоскостям проекций и проецируется на них с искажением (рис. 5). |
Рис. 5 |
Чтобы достигнуть неискаженного изображения, наклоненные к основным плоскостям элементы предмета проецируют на дополнительную плоскость, им параллельную.
Дополнительные виды размещают на свободном поле чертежа. На рис.6, а показано изображение дополнительного вида в проекционной связи, в этом случае дополнительный вид не обозначается. Дополнительные виды можно повертывать и развертывать. В этом случае дополнительный вид обозначается, как показано на рис. 6, б, в. Если вид представляет симметричную фигуру, допускается вычерчивать ее половину (рис. 8, вид В) или четверть.
а б в
|
Рис. 6
