Ведомость подсчета объемов работ и затрат труда.

Наименование работ	Обосн. по ГЭСН	Объем работ		Нвр		W
		Ед. изм.	Кол-во	Раб. (чел.-час)	Маш. (маш.-час)	Раб. (чел.-дней)	Маш. (маш.-см.)
1	2	3	4	5	6	7	8
1. Разработка грунта II группы в отвал экскаватором с обратной лопатой, ковшом вместимостью 0,25 м3:	01-01-004-5 (стр.31)	1000 м3 грунта		12,86	58,76
2. Разработка грунта с погрузкой в автосамосвал экскаватором:	01-01-014-5 (стр.38)	1000 м3 грунта		31,32	90,09
Итого по механической разработке грунта:
3. Разработка грунта в ручную в котловане:	01-02-027-2 (стр.155)	1000 м2 грунта	─	123	-		-
4. Разработка грунта в траншее грунта II:	01-02-057-2 (стр.165)	100 м3 грунта	─	154	-		-
5. Копание ям вручную	01-02-058-2 (стр.166)	100 м3 грунта	─	280	-		-
Итого по ручной разработке грунта:							-

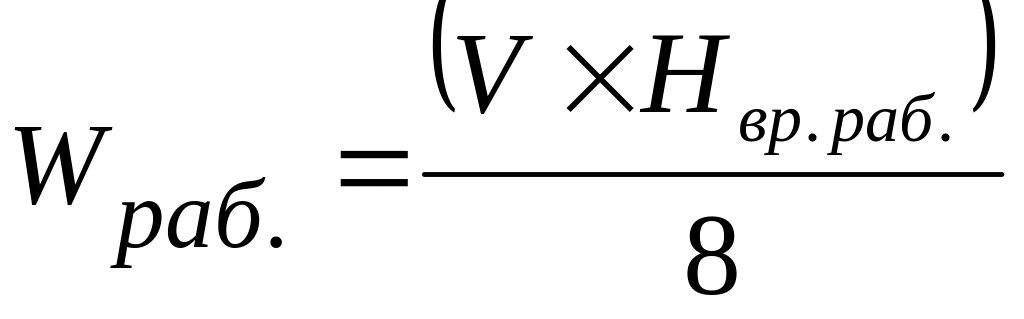

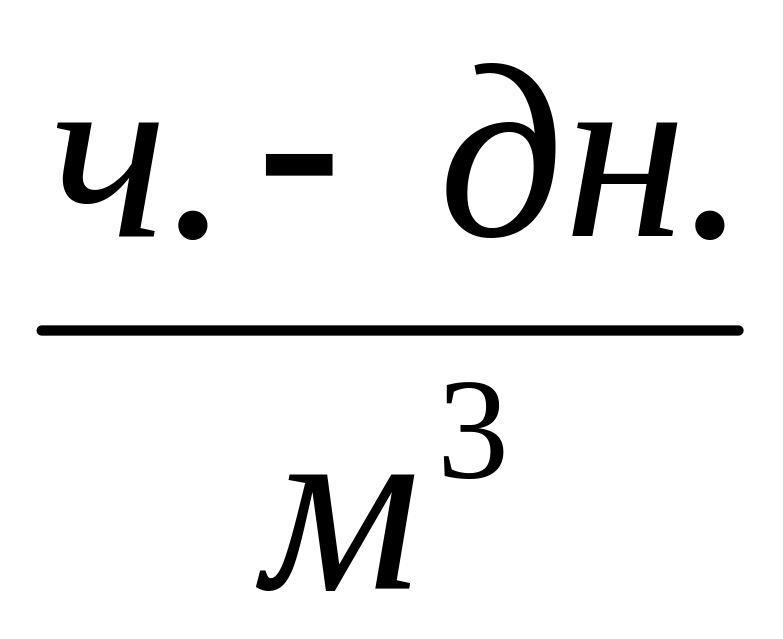

, ч.-дн. – затраты труда рабочего. , м. см. – затраты труда машиниста, где V – объем работ в единицах измерения ГЭСН. Hвр.раб. – норма времени рабочего, чел.-час. Hвр.маш. – норма времени машиниста, маш.-час.

4. Определить трудоемкость выполнения работ по механической разработке грунта.

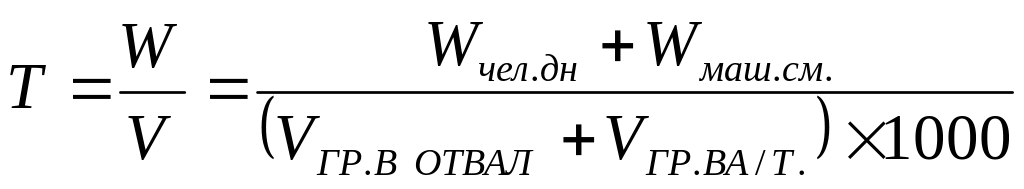

, - трудоемкость работ по механической разработке грунта.

Порядок выполнения работы.

1. Ознакомится с заданием.

2. Определить объем котлована или траншеи.

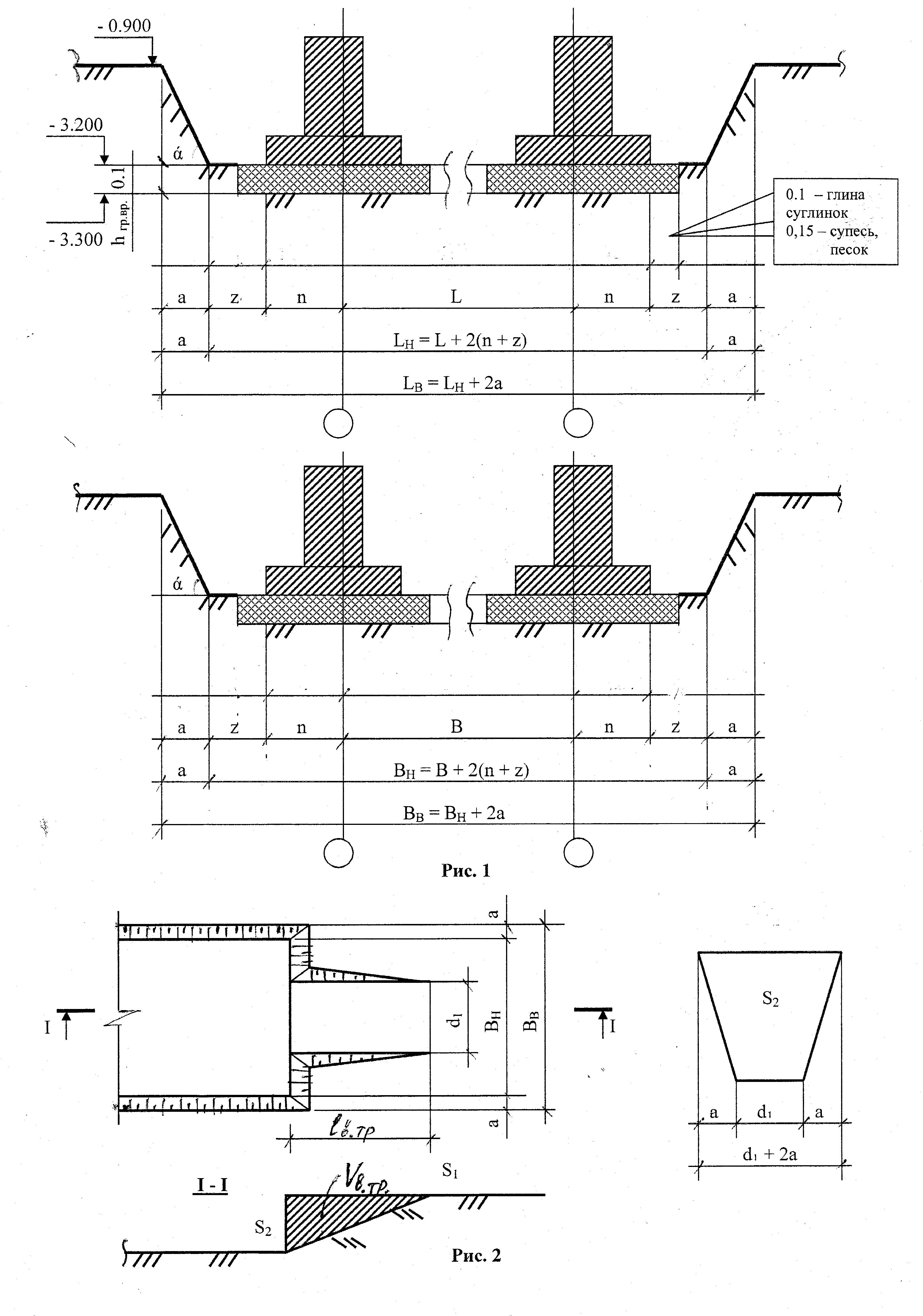

2.1 Находим нижние размеры котлована или траншеи (смотри рис. 1).

, м – ширина котлована (траншеи) по низу,

, м – длина котлована (траншеи) по низу,

где n – расстояние от крайней оси здания до края подушки фундамента со стороны основания откоса, м.

z – расстояние между краем подушки фундамента и основанием откоса, м

z=0,6 (м) – для здания с подвалом,

z=0,3 (м) – для здания без подвала.

.

2.2 Находим глубину разработки грунта (h), которая определяется от черной метки до отметки отложения подошвы фундамента (подушки под фундамент). При этом глубина котлованов и траншей должна быть уменьшена на толщину срезки растительного слоя грунта (0,15-0,20 м) и на толщину недобора грунта экскаватором (принимаем 0,1 м) для того, чтобы не нарушалась естественная структура грунта в основании фундамента.

Глубина траншей и котлованов под фундаменты заглубленных стен, колонн и оборудования в пределах дна котлована, отметки заложения которых находятся ниже отметок заложения основной части фундаментов здания или сооружения, должна определяться от отметки дня котлована, а не от поверхности черной отметки земли.

Глубина траншей и котлованов при наличии разных проектных отметок подошв заложения основной части фундаментов в различных частях одного котлована определяется по отметкам уступов подошвы основной части фундаментов.

Пример:

(м) – для глинистых грунтов,

(м) – для песчаных грунтов,

Где: 3,2 – отметка заложения подошвы фундамента, м

0,9 – уровень земли, м

0,2 – срезка растительного слоя грунта, м

0,1 – недобор грунта экскаватором, м

2.3 По таблице 1 находим крутизну откоса (m)

Таблица 1

Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м
	До 1,5	ά	1,5-3	ά	3-5	ά
Насыпные неуплотненные	1:0,67	56	1:1	45	1:1,25	38
Песчаные и гравийные	1:0,5	63	1:1	45	1:1	45
Супесь	1:0,25	76	1:0,67	56	1:1,87	53
Суглинок	1:0	90	1:0,5	63	1:0,75	50
Глина	1:0	90	1:0,25	76	1:0,5	63
Лессы и лессовидные	1:0	90	1:0,5	63	1:0,5	63

При m=0, , м³ – объем котлована, (1)

, м³ – объем траншеи, (2)

где L_ТР – длина траншеи, м.

Если , определяем заложение откоса , отсюда , м – заложение откоса (3)

определяем верхние размеры котлована (траншеи):

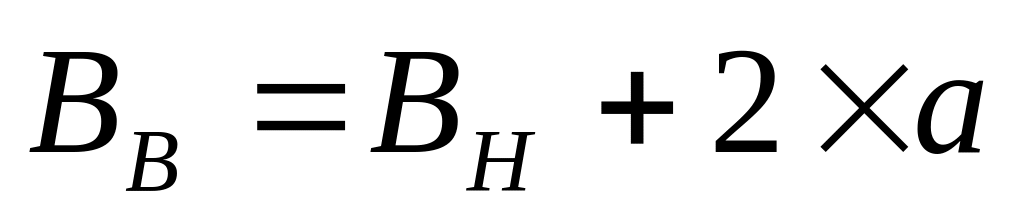

, м – ширина котлована (траншеи) по верху,

, м – длина котлована (траншеи) по верху,

, м – длина траншеи (определяется по чертежу)

Далее определяем объем котлована (траншеи):

, м³ – объем котлована (4)

, м³ – объем траншеи (5)

2.4 При необходимости устройства въездной траншеи, её объем определяется отдельно (см. рис. 2). Принимаем уклон въездной траншеи i =10-15%

Определяем длину въездной траншеи: , м

Принимаем ширину въездной траншеи: d₁=3,5 м – при одностороннем движении

d₁=7,0 м – при двустороннем движении

Определяем площадь трапеции:

, м²

Определяем объем въездной траншеи: , м³ (6)

2.6 Определяем общий объем котлована: , м³ (7)

3. Определяем общий объем обратной засыпки котлована (траншеи), определяют исходя из объема разработанного грунта за вычетом объемов фундаментов и объема подвала (если имеется) с учетом коэффициента остаточного разрыхления

Объем общей засыпки с учетом въездной траншеи:

, м³ (8)

где V_Ф-ТОВ – объем фундамента, м³

V_{ПОДВАЛА} объем подвала, м³

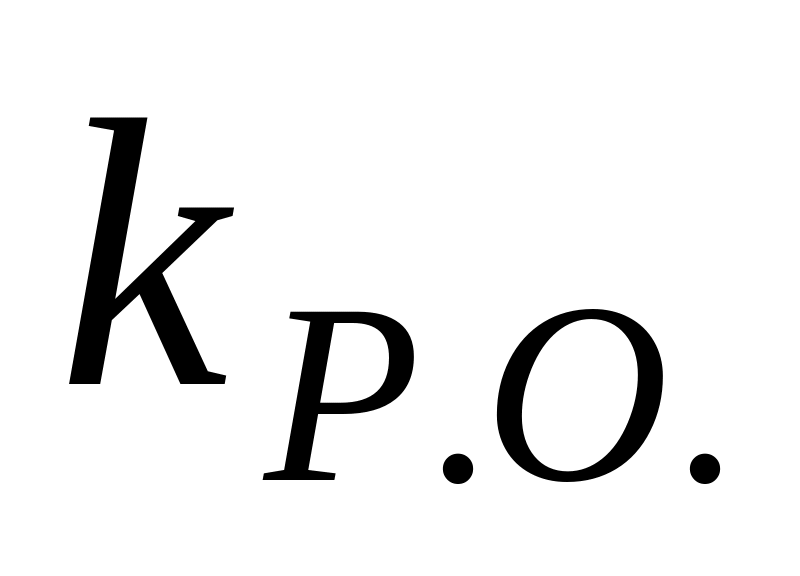

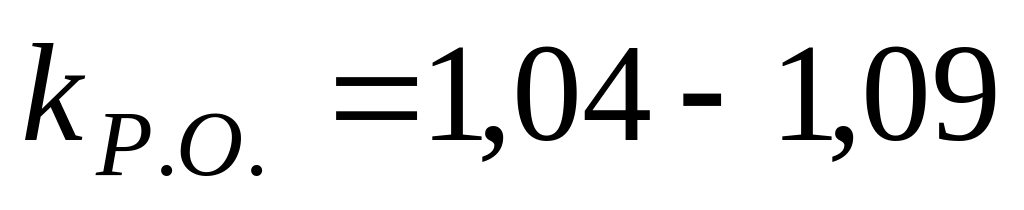

- коэффициент остаточного разрыхления.

- для песчаных грунтов

- для суглинистых грунтов

- для глинистых грунтов.

Существует ещё один метод определения объема обратной засыпки

(смотри рис. 3).Определяем:

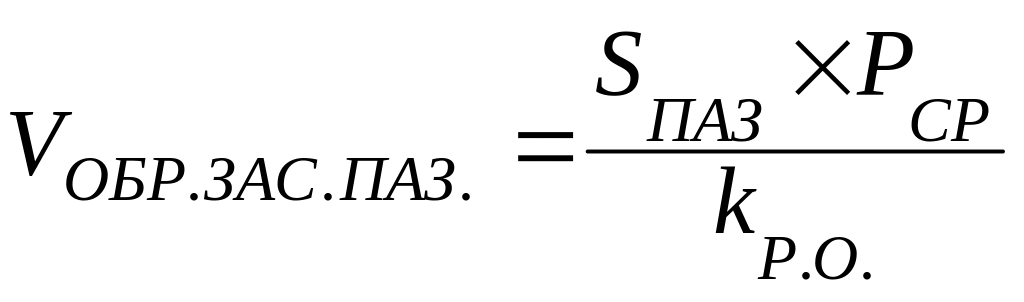

3.1 объем обратной засыпки пазух: , (м³)

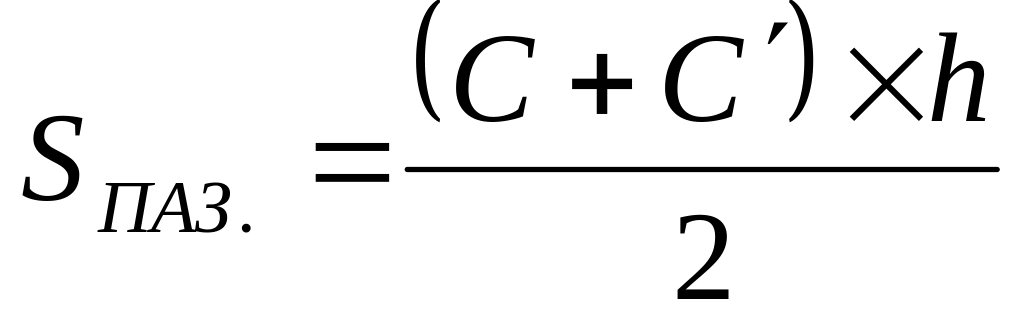

Где , (м²) – площадь поперечного сечения пазух,

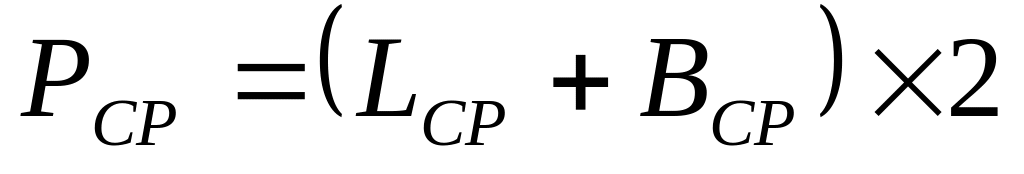

, (м) – средний периметр для обратной засыпки пазух,

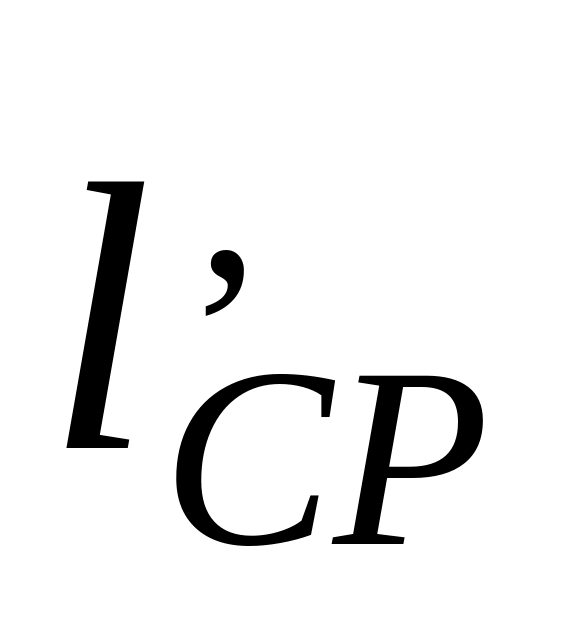

где , (м) – средняя длина,

, (м) – средняя ширина,

где - расстояние между крайними осями здания по длине, м

- расстояние между крайними осями здания по ширине, м

=[(n+z+a)+(n+z)]:2- средняя линия трапеции по осям здания, м

3.2. Объем обратной засыпки между фундаментными блоками:

, (м³),

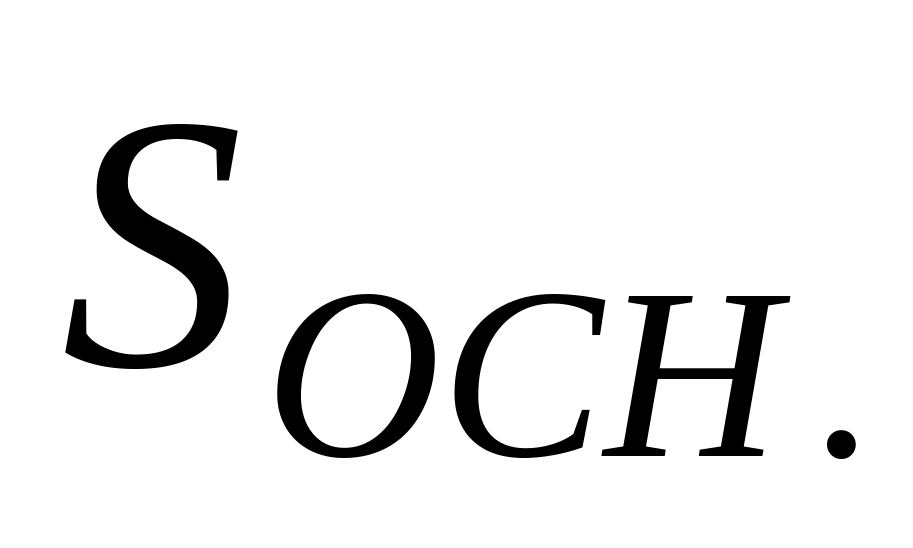

где - площадь основания засыпки, м²

- глубина засыпки, м

3.3 Определяем обратную засыпку въездной траншеи ( ): , м³

3.4 Находим объем грунта, разрабатываемого вручную, который определяют только под подошвой фундамента.

, (100 м³) – объем грунта вручную для песчаных грунтов, (9)

, (100 м³) – объем грунта вручную для глинистых грунтов, (10)

где - длина фундамента, м

- ширина подушки фундамента, м

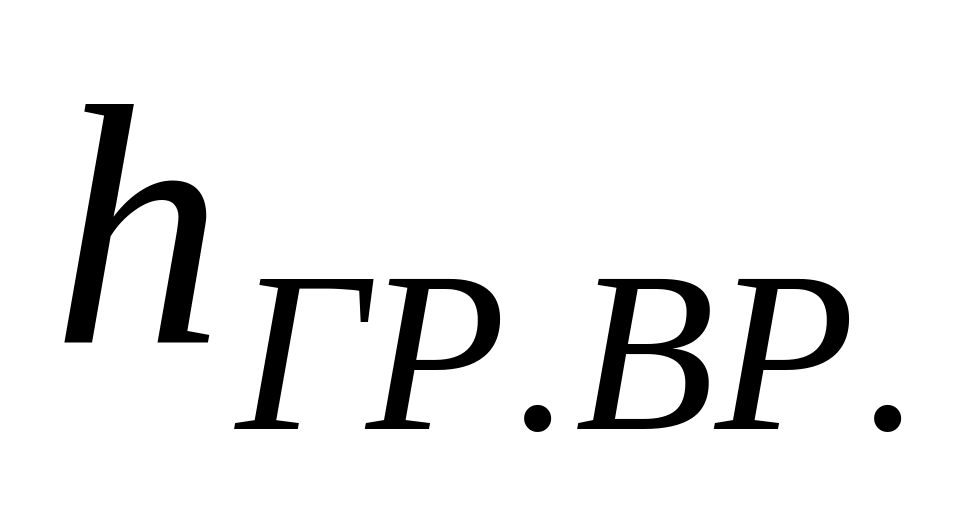

- глубина разработки грунта вручную, м.

(м) – летом

(м) – зимой.

Для упрощения расчетов при разработке котлована экскаватором разработка грунта вручную составит 7% от объема грунта вручную в траншее.

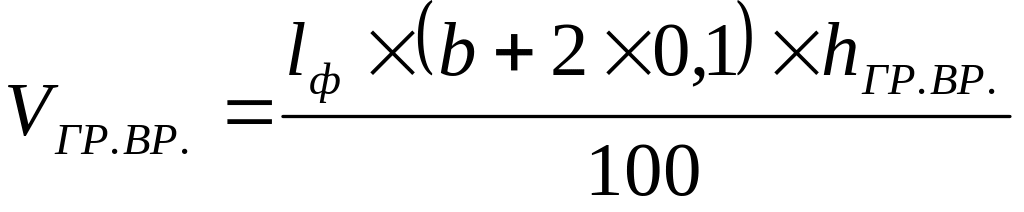

, (100 м³) – объем грунта вручную в траншее или (11)

, (1000 м²) – площадь грунта вручную в котловане.(12)

, (м³) – объем грунта, разрабатываемого вручную в котловане.

3.5 Объем песчаной подсыпки принимаем 70 % от объема разработки грунта вручную:

(м³)

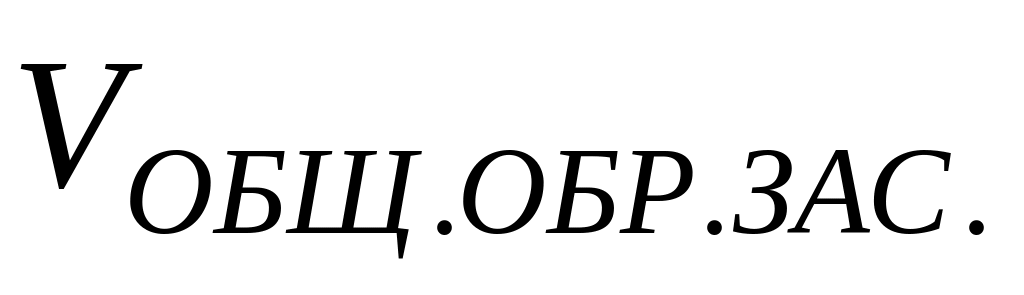

3.6 Определяем общий объем обратной засыпки ( ):

3.7. Определяем разработку грунта в отвал:

, (1000 м³)

3.8 Определяем разработку грунта экскаватора с погрузкой в автотранспорт:

, (1000 м³)

В зависимости от объема грунта в котловане определяем емкость ковша экскаватора
