Лекция №8 (28.03.06)

Конструкторская документация и правила её выполнения

Государственными стандартами установлены виды и комплектность конструкторских документов.

Конструкторские документы – это документы, которые содержат данные необходимые для разработки, изготовления, контроля, эксплуатации и ремонта. В состав конструкторских документов (видов) входят:

А) Графические Конструкторские Документы (КД)

Б) Текстовые КД

А) Графические Конструкторские Документы – это документы, в которых поясняется принцип действия, устройство, состав и связи между отдельными частями изделия. К ним относят:

- чертеж деталей (шифра е имеет)

- сборочный чертеж (СБ)

- габаритный чертеж (ГЧ)

- монтажный чертеж (МЧ)

- схемы (шифр зависит от вида и типа схем)

Из числа перечисленных документов обязательными являются: чертежи деталей; сборочные чертежи - для сборочных единиц; спецификации – для сборочных единиц, комплексов и комплектов.

В зависимости от конструктивных особенностей и назначений изделия для него могут разрабатываться и другие виды документов. Рассмотрим основные понятия, определяющие комплектность конструкторских документов. Основной конструкторский документ на изделие – это документ, который в отдельности или в совокупности с другими документами полностью и однозначно определяют изделия и его состав. Для сборочных единиц, комплексов или комплектов, за основной конструкторский документ принимают спецификацию. Для деталей основным конструкторским документом является – чертеж деталей. Если данное изделие входит в состав другого, более сложного изделия, то в спецификацию записывают обозначения основного конструкторского документа данного изделия.

Основной комплект конструкторских документов изделия – это комплект документов, относящихся ко всему изделию в целом. Полный комплект конструкторских документов изделия включает:

1) основной комплект конструкторских документов на данное изделие

2) основные комплекты всех составляющих частей, входящих в состав данного изделия.

Особую группу документов составляет конструкторская документация на программное обеспечение. Правила составления программной документации устанавливается Единой Системой Программной Документации (ЕСПД).

ЕСКД устанавливает следующие основные требования к выполнения графических документов:

1) выбор формата чертежей и масштабов изображения

2) правила простановки размеров и отклонений

3) выполнение чертежей различных видов изделия

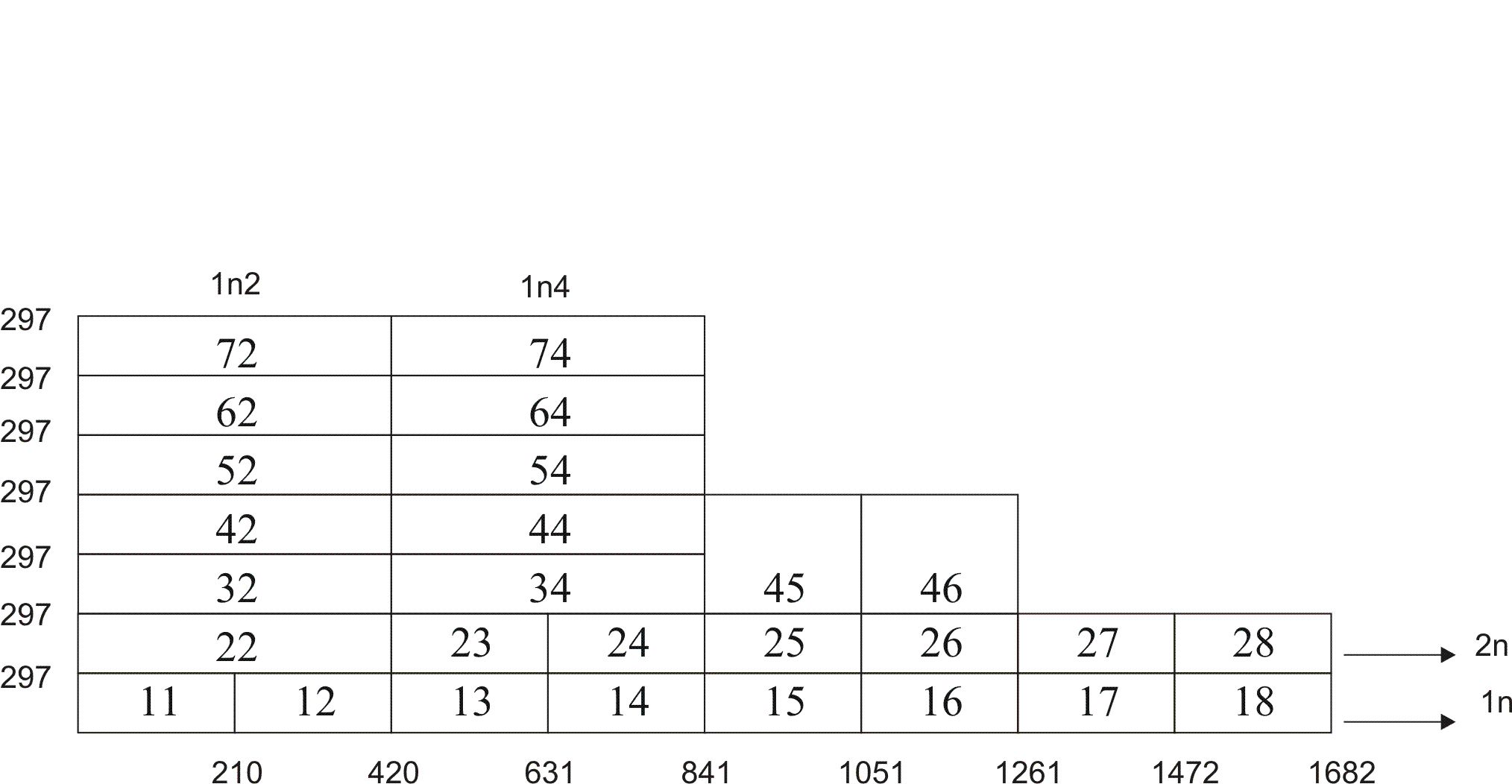

1) выбор формата чертежей и масштабов изображения. Выбор формата чертежей и масштабов изображений представлены на рисунке. Обозначения формата выбирается кратностью величине 297 мм, а вторая указывает кратность другой стороны 210 мм.

(рис 1)

Основными форматами для выполнения конструкторской документации изделий электронных средств. Приняты А4 (297*210), А3 (297*420), А2(594*420), А1(594*841), А0 (1189*841).

Масштабы выполнения КД:

1) Уменьшения 1:2 ; 1:2.5; 1:4 ; 1:5 ; 1:10 ;

2) Увеличения 2:1 ; 2.5:1; 4:1 ; 5:1 ; 10:1 ;

Правила расстановки размеров и отклонений на графической документации следующие:

1) общее число размеров должны быть минимальным, но достаточным для изготовления изделия.

2) линейные размер и их допуски на чертежах указывают в мм, но без обозначений единицы измерений.

3) размеры указанные для удобства пользования изделия называют «справочными».

4) При обозначении размеров простые дроби не применяют, за исключением дюймов.

5) Нанесение размеров в виде замкнутой цепи не допускается.
