Светильники и их классификация

Светильник- совокупность источника света и осветительной арматуры.

Назначение осветительной арматуры:

  1. крепление источника света;

  2. защиты глаз человека от прямых лучей;

  3. защита источника света от механических повреждений и неблагоприятных метеоусловий;

  4. перераспределение светового потока;

  5. эстетическое назначение.

Все светильники в зависимости от направления светового потока подразделяются на:

  1. Светильники прямого света (отражают не менее 90%).

Применение:

Рекомендуется в помещениях с малой отражающей способностью от стен и потолка.

  1. Светильники преимущественно прямого света. В нижнюю полусферу направляется сферу от 60 до 70% светового потока

Применение:

При отсутствии местного освещения и хорошем отражении света.

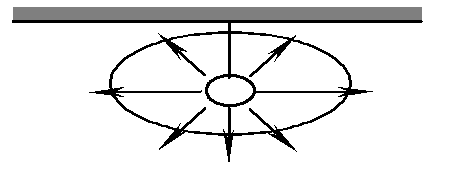

  1. Светильники рассеянного света. Направляют в нижнюю полусферу от 40 до 60% светового потока.

Применение:

при отсутствии внешнего освещения. Рекомендуется при хорошем отражении от стен и потолка.

  1. Светильник преимущественно отражённого света Направляет в верхнюю полусферу от 60 до 80% светового потока.

  1. Светильники отражённого света. В верхнюю полусферу не менее 90% светового потока

Наиболее экономична 1-я группа. Наиболее благоприятны для работы 4 и 5. 4, 5 применяется в помещениях где, например, чертят. Газоразрядные источники применяют в 1, 2 и 3 группах.

По степени освещённости светильники подразделяются на

  • открытые;

  • защищённые;

  • влагозащитные;

  • пыленепроницаемые;

  • взрывозащищённые.

Нормирование освещения

Порядок излагается в лабораторной работе.

Нормирование искусственного освещения

Нормирование освещения производят в соответствии со СниП. При нормировании искусственного освещения учитывают 4 фактора:

  1. разряд зрительной работы;

  2. подразряд зрительной работы;

  3. тип источника света;

  4. система искусственного освещения.

1 - характеризуется минимальной величиной объекта различения (для искусственного освещения 8 разрядов зрительной работы); разряды 1-5 имеют подразряды. 2 - характеризуются фоном и контрастом объекта различения с фоном.

При нормировании естественного освещения учитывают

  • разряд зрительной работы;

  • систему естественного освещения.

Расчёт производственного освещения Расчёт естественного освещения

При расчёте естественного освещения могут решаться 2 задачи:

  • прямая;

  • обратная.

Решение прямой задачи сводится к определению КЕО на рабочем месте; решение обратной - к определению числа световых проёмов, их размеров, площади и расположения, относительной рабочей поверхности с целью обеспечения необходимой заданной освещённости двумя методами.

  1. Измерение освещённости с помощью люксметра внутри помещения на рабочем месте и снаружи, с последующим определение .

Недостатки:

  • требуется выполнение ряда условий при определении наружной освещённости;

  • большая погрешность при измерении;

  • не позволяет определить КЕО в строящихся зданиях и на стадии их проектирования;

  • требуется специальная аппаратура.

  1. Графический (по графикам Данилюка).

Достоинства:

  • более точен;

  • позволяет определить КЕО в строящихся зданиях и на стадии их проектирования;

  • позволяет определить КЕО в любой точке помещения, не выходя из-за рабочего стола.

Недостатки:

  • требует определённых навыков.

Сущность графического метода состоит в том, что весь небосвод представляется в виде полусферы как основное светило, разбивается на 100 параллелей и 100 меридианов, взаимно перпендикулярных друг другу, то есть, на 104площадок, с условием одинаковым световым потоком от каждой площадки. Световой поток от одной площадки в 10000 раз меньше, чем от небосвода. Далее см. лабораторную работу.

.R – отражение от стен.

- коэффициент здания.

.

S0- площадь световых проёмов;

Sn- площадь помещения;

lH- нормируемое значение КЕО;

e - требуемое значение КЕО при рассеянном небосводе в зависимости от характера выполняемых работ;

m- коэффициент светового климата;

c - коэффициент солнечности, учитывающий расположение проёмов относительно сторон света;

τ - общий коэффициент светопропускания;

q - коэффициент, учитывающий угол падения;

R– коэффициент, учитывающий отражение от стен, пола, потолка;

Kз.д.- коэффициент, учитывающий уменьшение освещённости из-за рядом расположенных зданий и сооружений;

η0- световая характеристика окна, зависит от размера светового проёма.

Все константы определяются по справочникам
