Расчёт расхода материала.
1,25 – коэффициент на припуск или на обработку древесины
Vреек = (1.2*0.050*0.035*1.25)*13 = 0.034 [м3]
Vбоковин = (0.9*0.6*0.040*1.25)*2 = 0.054 [м3]
Vножек = (0.060*0.65*0.060*1.25)*2 = 0.006 [м3]
Vцарги = (1.1*0.030*0.030*1.25)*1 = 0.001 [м3]
ножки |
царна |
боковины |
рейки |
|
Наименование |
||||
сосна |
сосна |
сосна |
сосна |
|
Порода |
||||
2 |
1 |
2 |
13 |
|
Кол-во деталей |
||||
60 |
1100 |
900 |
1200 |
|
Длина |
Размер деталей в чистоте |
|||
650 |
30 |
600 |
50 |
|
Ширина |
||||
60 |
30 |
40 |
35 |
|
Толщина |
||||
. |
. |
. |
. |
Черновой раскрой |
Операции |
ц-6 |
Оборудование |
||
. |
. |
. |
. |
Фугов. кромок |
СФ4-1 |
||||
|
|
. |
|
Нанесение клея |
Кисть |
||||
|
|
. |
|
склеивание |
Мех-ваймы |
||||
|
|
. |
|
Тех. выдержка |
|
||||
. |
. |
. |
. |
Фугов. пласти |
СФ4-1 |
||||
|
. |
. |
. |
Фрез.по толщине |
СР6-8 |
||||
|
|
. |
|
разметка |
|
||||
|
|
. |
|
Выпил.профиля |
ЛС80-5 |
||||
|
. |
. |
. |
Проф. Фрезерование |
Ф-4 |
||||
. |
|
. |
|
Сверление гнезд |
СВПА-2 |
||||
|
|
. |
|
Зарез.шипов |
ШО15Г-5 |
||||
. |
. |
. |
. |
Заделка и удален.деф. |
|
||||
. |
. |
. |
. |
Шлифов.пласти |
ШлПС-5 |
||||
. |
. |
. |
. |
Шлифов.кромок |
Шлиф.шкурка |
||||
. |
. |
. |
. |
Сборка насухо |
|
||||
. |
. |
. |
. |
Контроль |
|
||||
Технологическая карта на изготовление деталей
№ |
Содержание операции |
Операционный эскиз |
Примечание |
1 |
Торцевание доски по длине |
|
С-6 |
2 |
Раскрой доски по ширине |
|
С-6 |
3 |
Фугование доски (две базовые стороны) |
|
Фуговальный станок |
4 |
Фрезерование по толщине в размер |
|
СР – 12-2
|
5 |
Фрезерование кромок
|
|
FU450R
|
6 |
Шлифование пласти и кромки
|
|
ШлПС
|
7
8
9 |
Снимаем фаску на фрезерном станке
Торцевание доски по длине для детали
Склеивание брусков в щит. |
|
FP - 25
С – 6
Сушим клей не менее 12 часов |
10 |
Фугование базовой стороны |
|
Фуговальный станок |
11 |
Фрезерование по толщине в размер |
|
. СР – 12-2 |
12 |
Фигурное выпиливание деталей
|
|
Ленточная пила |
13 |
Фрезерование кромок
|
|
FU450R
|
14 |
Сверление технологических отверстий
|
|
ZS-5032A
|
15 |
Шлифование пласти и кромки |
|
ШлПС |
16 |
Снимаем фаску на фрезерном станке |
|
FP - 25
|
Технологическая карта сборки.
Операция |
Эскиз |
Примечания |

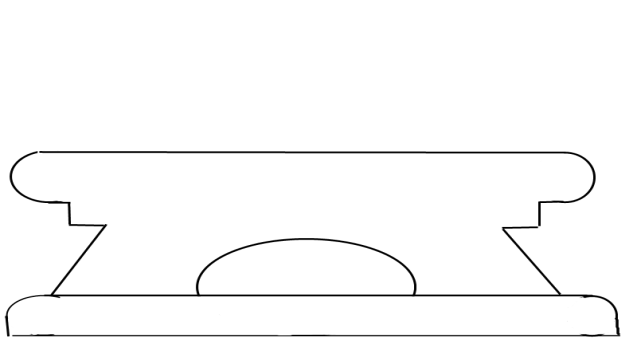

Посадка профиля на ножку с помощью саморезов. |
|
Проверяем плотность и правильность посадки. |

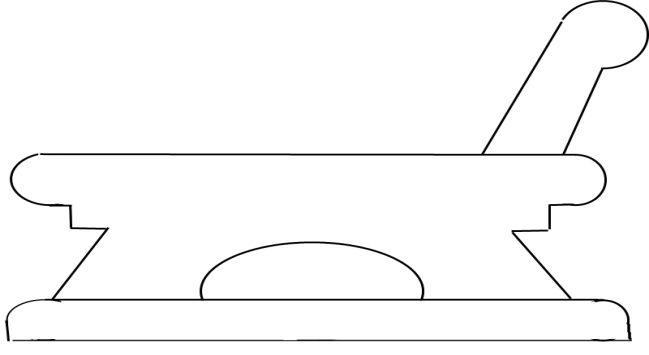

Присоединение к профилю спинки на шип. |
|
Проверяем плотность и правильность посадки, соблюдение прямого угла. |

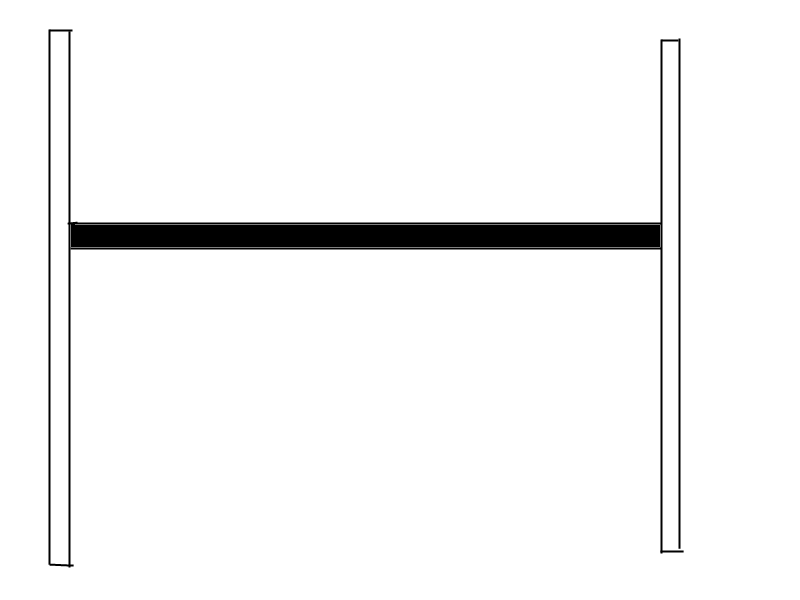

Присоединение царги к боковbнам на саморезы. |
|
Проверяем плотность посади и проверка прямого угла. |

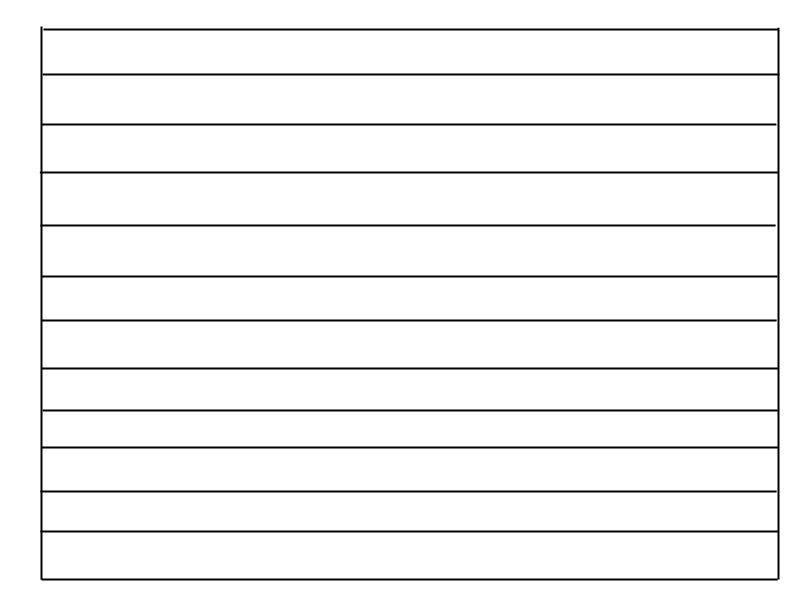

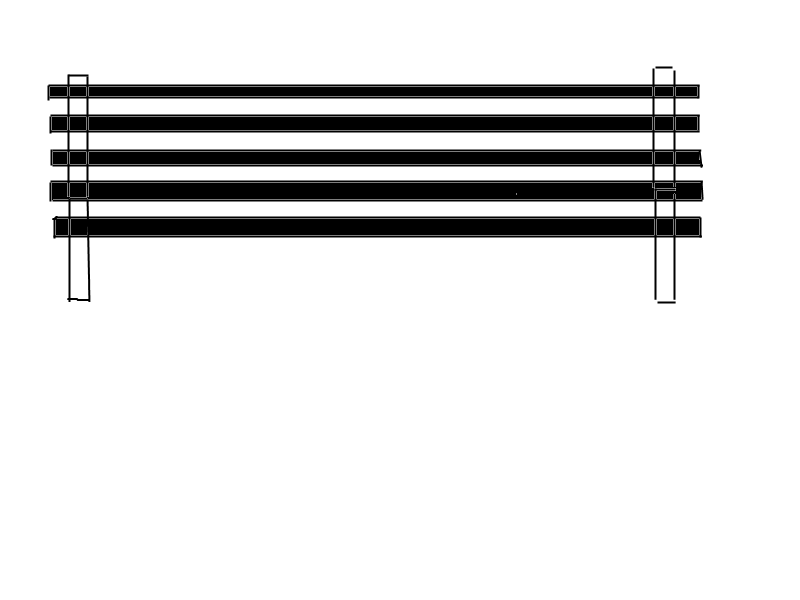

Установление реек на диванчик с помощью саморезов. |
|
Проверка плотности и расстояния между рейками. |
