Расчет расхода материала.
V=ДхШхТх1.25
Vc=0.7x0.3x0.03x1.25=0.0066 [м3]
Vн=0.25x0.2x0.03x1.25=0.0018 [м3]
Vп=0.48х0.05х0.03х1.25=0.0009 [м3]
Vоб= Vc +Vн+Vп
Vоб=0.0066+0.0018+0.0009=0.0093 [м3]

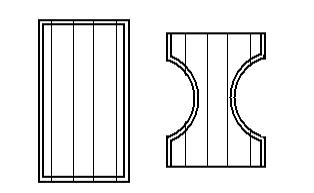

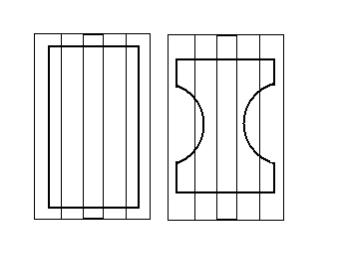

Расчет делянок в щите:
На ножку:
Т/Ш=2/3 Ш=30х3/2=45
200/45=5
На сидение:
Т/Ш=2/3 Ш=30х3/2=45
300/45=7
Технологическая карта изготовления деталей.
№ |
Операция |
Эскиз |
Станок |
1 |
Поперечный раскрой |
|
Торцовочный станок |
2 |
Продольный раскрой |
|
Универсальный Ц-6 |
3 |
Фугование кромок |
|
Фуганок СФ4-2 |
4 |
Фугование второй базовой стороны для проножки |
|
Фуганок СФ4-2 |
5 |
Склеивание щита для сидения и ножек |
|
Вайма сушим 24 часа |
6 |
Фугование пласти щита |
|
Фуганок СФ4-2 |
7 |
Получение щита в размер |
|
СР6-4 |
8 |

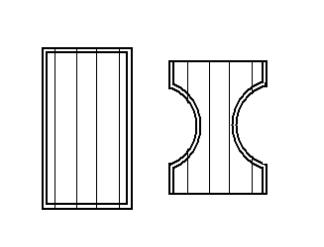

Разметка деталей |
|
Шаблон |
9 |
Выпиливание деталей |
|
Ленточнопильный |
10 |
Фрезерование кромок деталей |
|
Фреза |
11 |
Сверление отверстии для шипа |
|
|
12 |
Шлифование пласти и кромки |
|
Вручную |
13 |
Зарезка шипа |
|
|
Технологическая карта сборки
№ |
Операция |
Эскиз |
Примечание |
1 |
Соединяем левую ножку с проножкой на шип |
|
Контроль плотности и правильности посадки |
2 |
Соединяем правую ножку с проножкой на шип |
|
Контроль плотности и правильности посадки |
3 |
Посадка сидения на шканты |
|
Контроль плотности и правильности посадки |
4 |
Разборка и сборка в той же последовательности, но шиповое соединение собираем на клей. |
|
|
7 вариант:

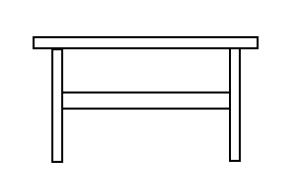

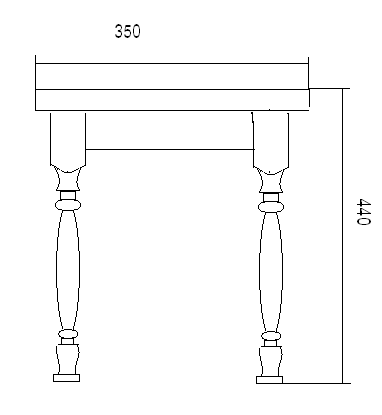

Технология изготовления и сборки тумбы.
№ |
наименование |
количество |
материал |
Примечание (размер) |
1 |
сидение |
1 |
берёза |
|
2 |
ножка |
4 |
сосна |
|
3 |
царга |
4 |
сосна |
|
Технологическая карта заготовки деталей
№ |
Операция |
Эскиз |
Станок |
1 |
Поперечный раскрой |
|
Торцовочный станок |
2 |
Продольный раскрой |
|
Универсальный Ц-6 |
3 |
Фугования одной базовой стороны |
|
Фуганок СФ4-2 |
4 |
Фугование других базовых сторон |
|
Фуганок СФ4-2 |
5 |
Склеивание щита, сжатие, техно- Логическая выдержка |
|
Вайма. сушим 24 часа |
6 |
Фугование пласти щита |
|
Фуганок СФ4-2 |
7 |
Получения щита в размер
|
|
СР6-4 |
8 |
Точение
|
|
Токарный станок
|
9 |
Высверливание гнезда |
|
Сверлильный станок |
10 |
Зарезание шипа |
|
Шипорезный станок |
11 |
Шлифование щита |
|
ШЛПС |
12 |
Шлифование остальных деталей |
|
Вручную |
Техническая карта на сборку
№ |
Содержание операции |
Операционный эскиз |
Примечание |
1 |
Скрепляем первую ножку с царгой |
|
Чтобы небыло шелей
|
2 |
Прикрепляем вторую ножку |
|
Прямой угол |
3 |
Прикрепляем вторую царгу к ножке |
|
Одинаково
|
4 |
Прикрепляем третью ножкук царге |
|
|
5 |
Прикрепляем третью и четвёртую царгу к последней ножке |
|
|
6 |
Прикрепляем четвёртую ножку |
|
|
7 |
Прикрепляем щит |
|
|
Наименование |
порода |
количество |
Размер детали в частоте |
Оборудование |
|||||||||||||||||||||||||
длинна |
ширина |
толщина |
Ц-6 |
СФ4 |
Мех.вай |
|
Сф4 |
СР6-8 |
|
ШлПС |
Ц-6 |
ЛС80-5 |
Ф-4 |
Токарный станок |
СВПА |
ШО15Г |
|
ШлПС |
EHVS |
|
Кисть |
Вайм |
|
Шлиф |
|
||||
|
|
|
|
|
|
Операции |
|||||||||||||||||||||||
Черновой раскрой |
фугование |
склеивание |
Техн. выдержка |
Фугование пласти |
фрезерование |
разметка |
шлифование |
Торцевание в размер |
Выпиливание проф. |
Проф. фрезерование |
Точение детали |
Сверление гнёзд |
Зарезание шипов |
Заделка деффектов |
шлифование |
Шлифование кромок |
Сборка на сухо |
Нанесение клея |
склеивание |
выдержка |
шлифование |
|
|||||||
Крышка |
берёза |
1 |
350 |
350 |
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Брусок |
берёза |
|
400 |
450 |
35 |
. |
. |
. |
. |
. |
. |
. |
. |
. |
. |
|
. |
|
. |
. |
. |
. |
|
. |
. |
. |
. |
|
|
Ножка |
Сосна |
4 |
400 |
45 |
45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
брусок |
Сосна |
4 |
500 |
50 |
50 |
. |
. |
|
|
. |
|
. |
. |
. |
|
|
. |
|
. |
. |
. |
. |
. |
. |
. |
. |
. |
|
|
Царга |
Сосна |
4 |
250 |
25 |
25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Брусок |
Сосна |
1 |
1100 |
30 |
30 |
. |
. |
|
|
. |
|
. |
. |
. |
. |
|
|
. |
. |
. |
. |
. |
|
. |
. |
. |
. |
|
|
8 вариант:

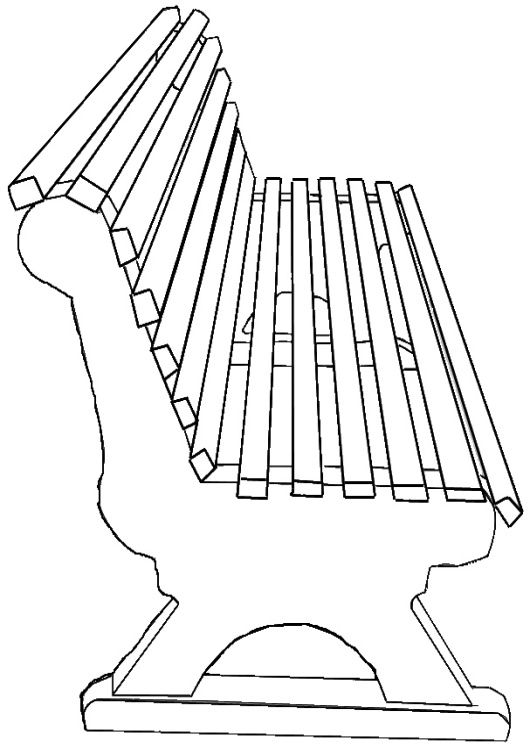

Технология изготовления и сборки скамейки.

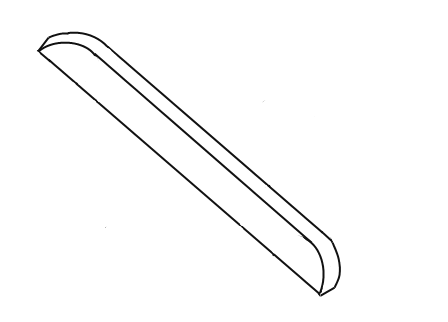

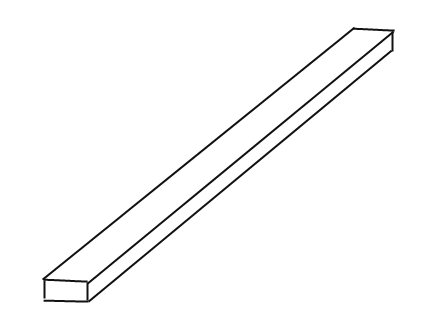

1.рейка
2.царга

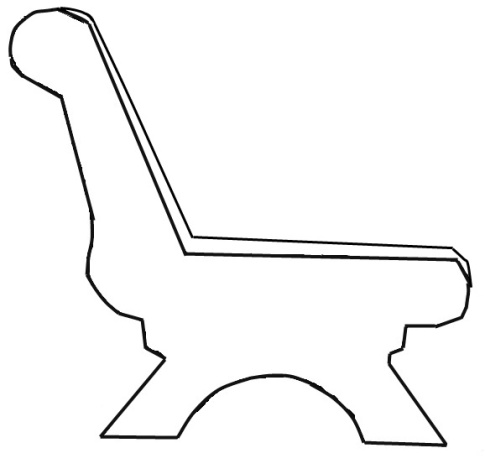

3.боковина
4.ножка
