Приложение 1 Образец оформления титульного листа практической работы

КОГОАУ СПО «Колледж промышленности

и автомобильного сервиса»

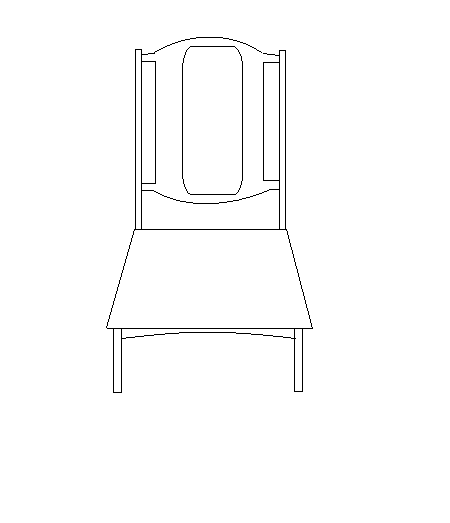

Технологическая карта для изготовления и сборки изделий из древесины

Практическая работа.

Выполнил (а): студ. гр. ______

__________________________

^(Ф.И.О.)

Проверил: _________________

Киров 2012

Чертил

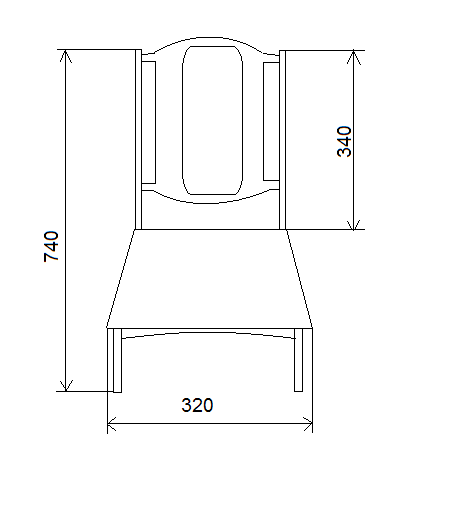

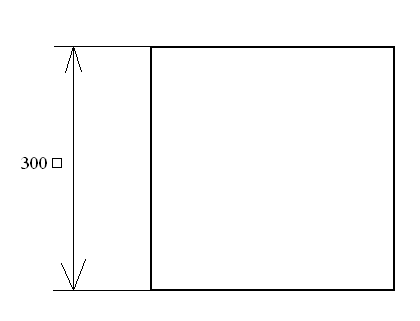

Спинка

Проверила

Черnил

Царга

Проверила

Четрил

Ножка передняя

Проверила

Четрил

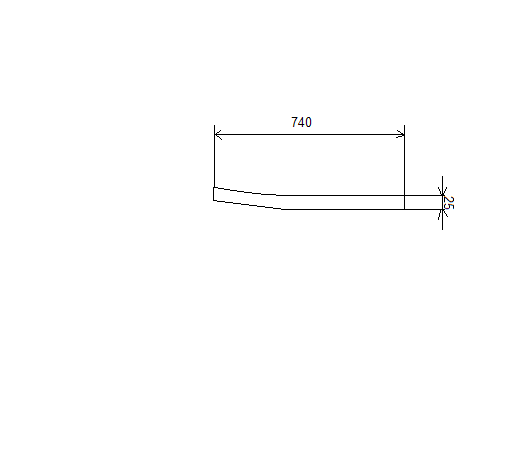

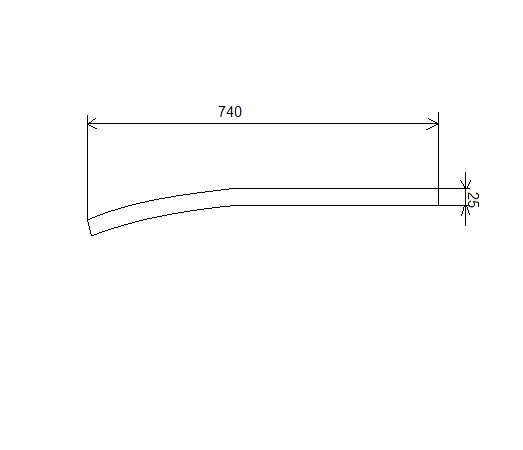

Ножка задняя

Проверила

Технологическая карта на изготовление деталей

№

Содержание операции0

Эскиз

Примечание

1

Торцование доски по длине

Используем рулетку и угольник торцовочный

2

Раскрой доски по длине

Используем рулетку универсальный Ц-6

3

Фугование бруса для склеивания

Фуговальный СФ4

4

Склеивания бруса в щит

Сушить клей не менее 12 часов ваймы

5

Фугование главной стороны

Фуговальный СФ4

6

Фрезерование по толщине в размер

Строгально-рейсмусовый СР4

7

Выпиливание ножек и царг

Ленточнопильный ЛС80

8

Фрезерование фигурных кромок на ножки спинке и царги

Фрезерный СФ4

9

Зарезание шипов

Шипорезный ШО12

10

Сверление технологических отверстий

Сверлильно-пазовальный СвПА

11

Шлифование пласти и кромки

ШлПС

ручная колодка

№

Содержание операции

Эскиз

Примечание

1

Скрепляем ножки с царгами на шип насухо

Плотность посадки; угол между ножкой и царгой 90⁰

2

Соединяем задние ножки с царгами насухо

Плотность посадки угол между ножкой и царгой 90⁰

3

Соединяем передние ножки с задними ножками насухо

Плотность посадки проверка устойчивости угол 90⁰

4

Прикрепляем спинку к задним ножкам на шип

Плотность посадки проверка устойчивости

5

Сборка на клей

Не допускать подтеков клея

наименование

порода

кол - во

размер детали в чистоте

оборудование

длина

ширина

толщина

Ц-6

Ц6

СФ4

ваимы

СФ6

СР4

ЛС80

СФ4

ШО12

СвПА

ШлПС

шкурка

шкурка

операции

поперечный

продольный

фугование бруса

склеивание щита

фугование пласти

фрезерование по толщине в размер

Криволинейное пиление

фрезерование кромок

зарезание шипов

сверление тех.отверстий

Шлифование

шлифование кромок

сборка насухо

контроль

склеивание

тех. Выдержка

шлифование

ножка передняя

береза

2

380

35

25

брусок

береза

2

400

42

30

.

.

.

.

.

.

.

.

.

.

ножка задняя

береза

2

740

35

25

брусок

береза

2

760

42

30

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

царги

береза

4

370

80

25

брусок

береза

4

390

90

30

.

.

.

.

.

.

.

.

.

.

крышка сидения

береза

1

400

320

25

брусок

береза

5

420

47

30

.

.

.

.

.

.

.

.

.

.

крышка спинки

береза

1

340

300

25

брусок

береза

3

360

45

30

.

.

.

.

.

.

.

.

.

.

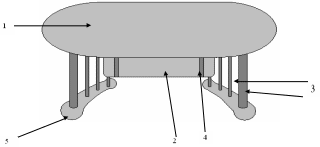

Поз

Наименование

Кол-во

1

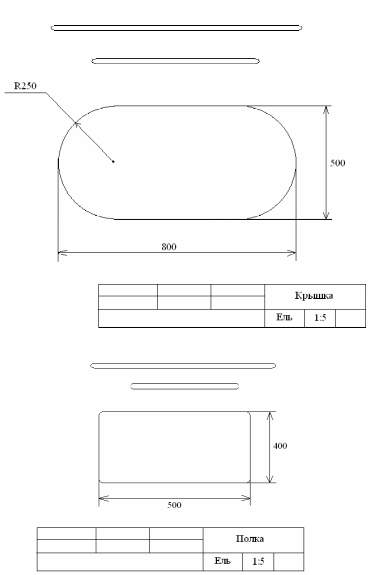

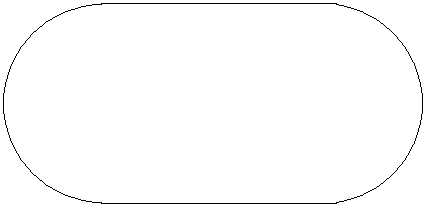

Крышка

1

Ель

2

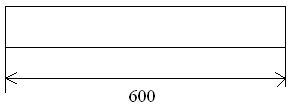

Полка

1

Ель

3

Ножки

6

Ель

4

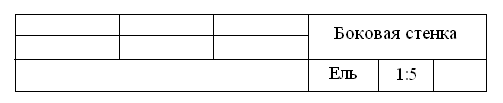

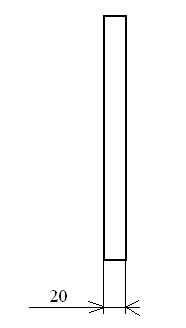

Боковая стенка

2

Ель

5

Стойка

4

Ель

Чертил

25.03.

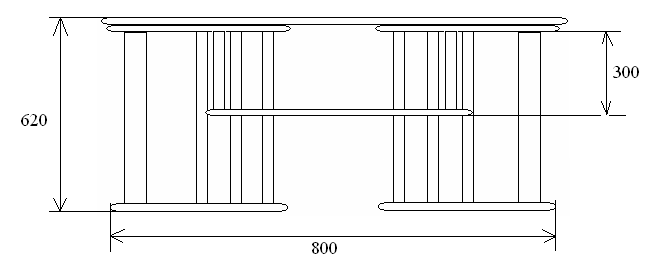

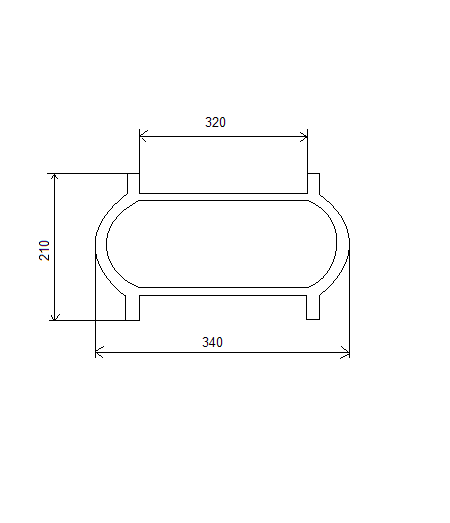

Столик журнальный

П роверил
