2. Розрахунок опор вітроенергетичних установок.

Дано: Висота перешкоди перед вітроустановкою 7м, відстань від верхівки перешкоди до нижньої точки кола обмаху ротора 2м, радіус ротора тихохідної установки 6м, швидкохідної 4,5м (площа лопаті 5,7м², кутова швидкість 2,2 с^-1), маса опори 1300кг

1. Мінімальна висота опори:

	тихохідний	швидкохідний
H = h + c + R, м	7+2+6=15	7+2+4,5=13,5

2. Вітрове навантаження на опору:

	тихохідний	швидкохідний
– тип опори – навантаження при Нмод=0,486м; v=40 м/с; Rх=0,00085 =1,01	ферменна, 4-нога Р = 6770RхН2 =1294,76	циліндрична Р = 7.1Н2=1306,9

3. Лобовий тиск на ротор:

• для тихохідного (ІІ крива =45⁰):

• для швидкохідного:

с_у=1,12 (b/)=20 – відношення хорди лопаті до висоти);

= =3,12м;

4. Момент біля основи опори:

М = Р_л Н + Р_б Н_б ;

для тихохідного – М=656,515 +1300(150,428+1,1) = 19597,5 кгм;

для швидкохідного – М= 534,213,5 +13007= 16311,7 кгм.

5. Стискаюча сила:

• для 4-ногої опори:

кг;

Стискаюча сила на задню ногу:

P₂=0,25G+G_ф +P_м

Питомий тиск р=Р₂/ b² – для середніх ґрунтів 2кг/см²(2010³кг/м²).

Маса фундаменту під одну ногу: G_ф=b² h  (b² – площа; h–глибина закладки 1,1м;  – густина матеріалу фундаменту – бетон  210³кг/м³)

Маса вітроустановки (опора 1300 кг, ротор, хвіст, гондола - в сумі 141R²)

– для циліндричної башти (при діаметрі опори 0,4м):

3. Визначення потужності генератора вітроенергетичної установки.

Дано: Споживач – віддалений сільськогосподарський об’єкт (корівник на 200 голів). Навантаження: вакуум-насос – 10 кВт; холодильне обладнання – 8 кВт; водонагрівач – 12 кВт; прибирання гною – 11 кВт; освітлення – 8 кВт. Розпорядок дня – 1 зміна, двох разове доїння.

№ п/п	Процеси	Години доби
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
1	Доїння
2	Холодильне обладнання
3	Водонагрівач
4	Прибирання гною
5	Освітлення: - основне - чергове

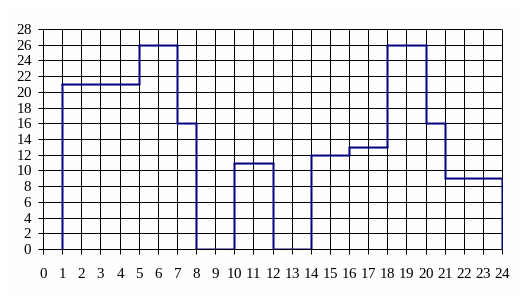

1.Навантажувальна діаграма:

Р,кВт

,t,год

Аналіз характеру навантаження потягом доби:

1 – з 1 до 5 години: активне навантаження (освітлення, нагрівач) – 13 кВт;

активно-індуктивне (холодильник) – 8 кВт;

сумарне (одночасне): 21 кВт.

2 – з 5 до 7 години: активне навантаження (освітлення) – 8 кВт;

активно-індуктивне (холодильник, доїльне обладнання) – 18 кВт;

сумарне (одночасне): 26 кВт.

3 – з 7 до 8 години: активне навантаження (освітлення) – 8 кВт;

активно-індуктивне (холодильник) – 8 кВт;

сумарне (одночасне): 16 кВт.

4 – з 8 до 10 години – технологічна пауза;

5 – з 10 до 12 години: активно-індуктивне (прибирання гною) – 11 кВт;

6 – з 12 до 14 години – технологічна пауза;

7 – з 14 до 16 години – активне навантаження (освітлення, нагрівач) – 12 кВт;

8 – з 16 до 18 години: активно(нагрівання) – 13 кВт;

9 – з 18 до 20 години: активне навантаження (освітлення) – 8 кВт;

активно-індуктивне (холодильник, доїльне обладнання) – 18 кВт;

сумарне (одночасне): 26 кВт.

10 – з 20 до 21 години: активне навантаження (освітлення) – 8 кВт;

активно-індуктивне (холодильник) – 8 кВт;

сумарне (одночасне): 16 кВт.

11 – з 21 до 1 години: активне навантаження (освітлення) – 1 кВт;

активно-індуктивне (холодильник) – 8 кВт;

сумарне (одночасне): 9 кВт.

Вимоги генератора за потужністю у визначені періоди доби:

де к=1 – активне навантаження;

к= 0,9 – привод з вентиляторним моментом;

к= 0,35 – привод з постійним моментом.

Потужність генератора вдані періоди доби:

1. Р_г1 =1,36 13= 17,718 кВА

Р_г2 =1,36 8/0,9= 12,0812 кВА

 Р_г =18+12= 30 кВА

2. Р_г1 =1,36 8= 11 кВА

Р_г2 =1,36 18/0,9= 27,2 кВА

 Р_г = 38 кВА

3. Р_г1 =1,36 8= 11 кВА

Р_г2 =1,36 8/0,9= 12,0812 кВА

 Р_г =23 кВА

5. Р_г =1,36 11/0,35= 43 кВА

7. Р_г =1,36 12= 16,3 кВА

8. Р_г =1,36 13= 18 кВА

9. Р_г1 =1,36 8= 11 кВА

Р_г2 =1,36 18/0,9= 27,2 кВА

 Р_г =38 кВА

10. Р_г1 =1,36 8= 11 кВА

Р_г2 =1,36 8/0,9= 12,0812 кВА

 Р_г =23 кВА

11. Р_г1 =1,36 1= 1,4 кВА

Р_г2 =1,36 8/0,9= 12,0812 кВА

 Р_г =14 кВА

Максимальне значення 43 кВА. За каталогом приймаємо 45 кВА.
