Порядок выполнения работы
1. Собрать электрическую цепь по схеме, показанной на рисунке 10.

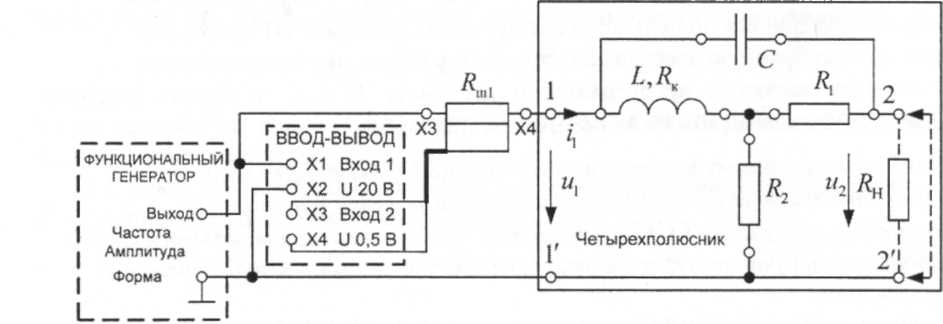

Рисунок 10. Схема исследуемой цепи
2. Проверить собранную электрическую цепь в присутствии преподавателя.
3. Установить заданные преподавателем величины R, L, С в блоках МОДУЛЬ РЕЗИСТОРОВ и МОДУЛЬ РЕАКТИВНЫХ ЭЛЕМЕНТОВ.
Запустить программу виртуальных измерений LCView. Для этого:
Включить компьютер, дождаться окончания загрузки Windows;
Запустить программу LCView. В центре экрана монитора появляется список лабораторных работ; справа вверху появляется надпись «Автоматическое управление».
Выбрать работу №2 «Экспериментальное определение А-параметров четырехполюсника».
На экране появляются окна измерительных приборов:
U
← результат измерения напряжения на входе цепи;
I
← результат измерения тока:
Fi
← результат измерения угла сдвига фаз φ.
4. Включить автоматический выключатель QF блока МОДУЛЬ ПИТАНИЯ и тумблеры Сеть модулей ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР и ВВОД-ВЫВОД.
Настроить генератор на синусоидальное напряжение заданной преподавателем частоты f и напряжения U1 = 5-7 В. Записать данные в обработку полученных результатов.
6. Выполнить опыты прямого холостого хода и короткого замыкания. Опытные данные занести в таблицу 1.
7. Подключить к выходу 2 — 2' четырехполюсника сопротивление RH =47, 68 или 100 Ом. Выполнить измерения напряжения и тока на входе четырехполюсника и напряжения на выходе. Для измерения напряжения на выходе четырехполюсника клеммы Х1 и Х2 модуля ВВОД-ВЫВОД переключить к зажимам 2 — 2'. Измеренные значения занести в таблицу 1.
8. Подключить клеммы Х1 и Х2 модуля Ввод-Вывод к зажимам 1 — 1'.
9. Поменять местами входные 1—1' и выходные 2 — 2' зажимы. Выполнить опыты обратного холостого хода и короткого замыкания. Измеренные значения занести в таблицу 1.
10. Выключить тумблеры Сеть модулей ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР и ВВОД-ВЫВОД.
11. Выключить автоматический выключатель QF блока МОДУЛЬ ПИТАНИЯ.
Окончить работу программы LCView. Для этого:
• Правой кнопкой мыши «кликнуть» на ярлыке «Автоматическое управление». • В появившемся списке выбрать «Закрыть».
Обработка полученных результатов
Опытные данные при U1=_____B u f=______Гц внесены в таблицу 1.
Таблица 1
Данные эксперимента
Режим |
I, мА |
φ, град |
Примечания |
|
Холостой ход |
|
|
Прямое включение |
индексы IX |
Короткое замыкание |
|
|
индексы 1К |
|
Нагрузка RH = Ом |
|
|
U2= В |
|
Холостой ход |
|
|
Обратное включение |
индексы 2Х |
Короткое замыкание |
|
|
|
индексы 2К |
Предварительный расчет комплексных сопротивлений:
=
Ом;
=
Ом;
=
Ом;
=
Ом.
Проверка отношений
1. Нарисовать схему исследуемой цепи.
2.
По экспериментальным данным рассчитать
А-параметры
четырехполюсника. Выполнить проверку
3. Рассчитать параметры Т - образной схемы замещения четырехполюсника.
4. Провести расчет четырехполюсника с нагрузкой. Сравнить с экспериментальными данными.
