Приборы и технические средства

В лабораторной работе исследуется нелинейная цепь с последовательным соединением катушки индуктивности с ферромагнитным сердечником и конденсатора. Источником синусоидального напряжения частой f=50 Гц является МОДУЛЬ ПИТАНИЯ UZ3. Измерения выполняются компьютерным измерительным комплексом Сопротивление проводов обмотки катушки измеряют мультиметром PP.

Катушка с ферромагнитным сердечником расположена в модуле НЕЛИНЕЙНЫЕ ЭЛЕМЕНТЫ, конденсатор - в модуле РЕАКТИВНЫЕ ЭЛЕМЕНТЫ. Рекомендуемая величина емкости С = 68 или 82 мкФ.

Порядок выполнения работы

1. Собрать электрическую цепь, показанную на рисунке 34.

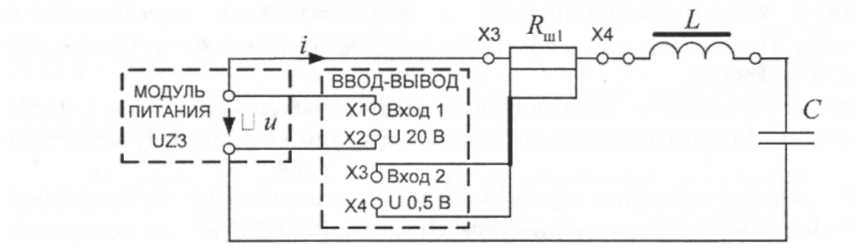

Рисунок 34. Схема электрической цепи

2. Проверить собранную электрическую цепь в присутствии преподавателя.

Запустить программу виртуальных измерений LCView. Для этого:

• Включить компьютер, дождаться окончания загрузки Windows;

• Запустить программу LCView. В центре экрана монитора появляется список лабораторных работ; справа вверху появляется надпись «Автоматическое управление».

• Выбрать работу №9 «Явление феррорезонанса».

На экране появляются окна измерительных приборов:

U

← результат измерения напряжения на входе цепи;

I

← результат измерения тока.

3. Включить автоматический выключатель QF модуля питания и тумблер SA2 источника UZ3. Установить на входе цепи напряжение U = 0.

4. Плавно увеличивая величину приложенного напряжения, получить зависимость U(I). Обязательно зафиксировать напряжение, при котором происходит скачкообразное увеличение тока. Данные занести в таблицу 9.

5. Плавно уменьшая величину приложенного напряжения, получить зависимость U(I). Обязательно зафиксировать напряжение на входе, при котором происходит скачкообразное уменьшение тока. Данные занести в таблицу 9.

6. Закоротить участок цепи с конденсатором. Плавно увеличивая величину приложенного напряжения, получить зависимость напряжения U_RL(I). Данные занести в таблицу 10.

7. Выключить тумблер SA2 и выключатель QF модуля питания.

Окончить работу программы LCView. Для этого:

• Правой кнопкой мыши «кликнуть» на ярлыке «Автоматическое управление».

• В появившемся списке выбрать «Закрыть».

Обработка полученных результатов

Экспериментальные ВАХ цепи при увеличении и при уменьшении напряжения представлены в таблице 9.

Таблица 9

Экспериментальные ВАХ

При увеличении напряжения
I, мА	0
U,В	0
При уменьшении напряжения
I, мА								0
U,В								0

По таблице U(I) эквивалентное активное сопротивление цепи (пояснения на рис.33) R = U₀/I₀= = Ом.

Частота f = ______ Гц. Емкость С =______ мкФ.

Емкостное сопротивление = Ом

Экспериментальная зависимость U_RL(I) представлена в таблице 10

Таблица 10

Экспериментальная зависимость U_RL(I)

I, мА	0
URL, В	0

1. Нарисовать схемы электрических цепей.

2. Рассчитать U(I) цепи (рис. 34), используя экспериментальную ВАХ катушки и параметры линейных элементов.

3. Построить и сравнить расчетную и экспериментальную ВАХ цепи.
