Протокол измерений к лабораторной работе №2 «Линейная электрическая цепь постоянного тока»

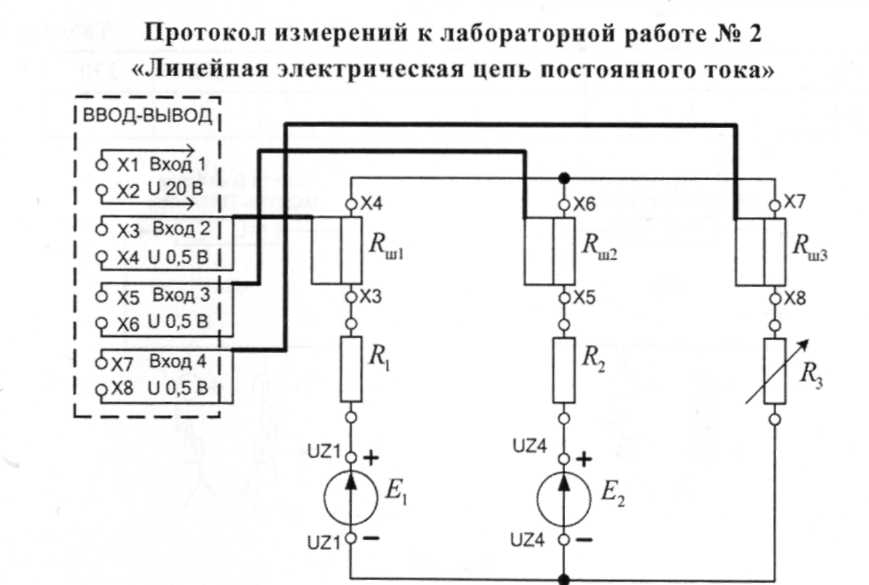

Рисунок 1П. Электрическая схема исследуемой цепи

R₁ = Ом, R₂ = Ом, R₃ = Ом.

Проверка законов Кирхгофа, принципов наложения и взаимности

Таблица 1 П

Результаты измерений

Включены оба источника: E1 = В, Е2 = В				Включен источник э. д. с. Е1 = В		Включен источник э. д. с. Е2= В
11 мА		UR1, B		, мА		, мА
12, мА		UR2, B		,, мА		мА
Iз, мА		UR3, B		,, мА		мА

Опытные данные для определения параметров эквивалентного генератора

Таблица 2П

Результаты измерений

IКЗ, мА	Е1=U0, В	Е1=U0/IКЗ В	Ом

Экспериментальная зависимость I₃=f(R₃)

Таблица 3П

Результаты измерений

R3, Ом	10	47	68	100	150	220	330
I 3, мA

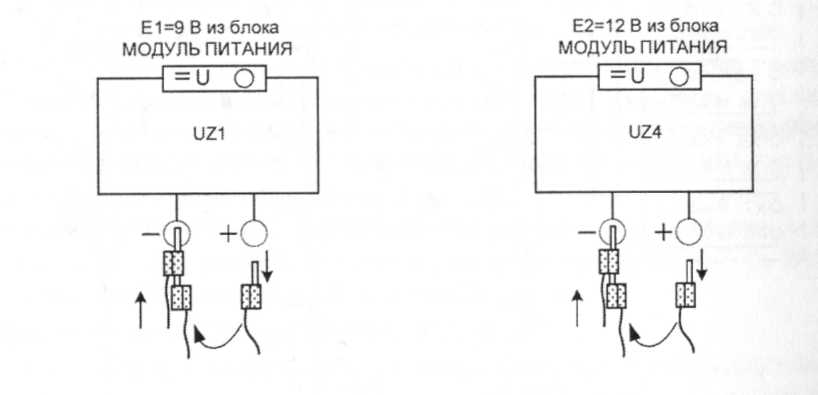

Рисунок 2П. Схемы исключения источников питания

3 Содержание отчета

1 Нарисовать схему замещения исследуемой электрической цепи, указать положительное направление токов.

2 Для исследуемой цепи записать: уравнение первого закона Кирхгофа в каждом режиме; уравнение второго закона Кирхгофа в режиме действия двух источников; принцип наложения для каждого тока; принцип взаимности. По данным табл. 1П протокола измерений проверить численно эти уравнения.

3 По данным табл. 2П рассчитать зависимости тока и мощности третьей ветви от величины ее сопротивления. Построить графики этих функций. На рисунке также нанести экспериментальные значения тока из таблицы ЗП.

4 Контрольные вопросы

1 Что означает понятие «Линейная электрическая цепь»?

2 Дайте определение первого закона Кирхгофа и объясните, как записывается уравнение для конкретного примера.

3 Дайте определение второго закона Кирхгофа и объясните, как записывается уравнение для конкретного примера.

4 Дайте определение «Принципа наложения» и объясните метод расчета токов по принципу наложения.

5 Дайте объяснения сущности «Принципа взаимности».

6 Объясните принцип расчета электрической цепи методом «Эквивалентного генератора».

7 Каким образом можно определить «Напряжение холостого хода» при расчете цепи методом «Эквивалентного генератора»?

8 Каким образом можно определить сопротивление эквивалентного генератора R_Г при экспериментальных исследованиях?
