Протокол измерений к лабораторной работе №9 «Трехфазная цепь, соединенная звездой»

4-х проводная трехфазная цепь

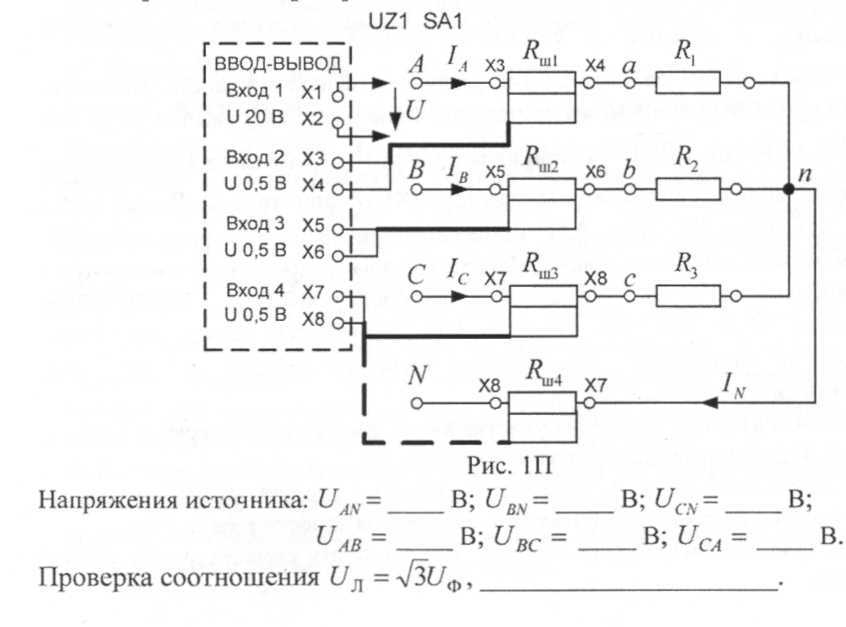

Рисунок 1П – Схема 4-х проводной трехфазной цепи

Таблица 1П

Результаты измерений

Режим работы трехфазной цепи	UАn, В	UВn, В	UСn, В	IA, мА	IB, мА	IC, мА	IN, мА
Симметричный RА=RВ=RС= Ом
Несимметричный RА= Ом RВ= Ом RС= Ом
Обрыв фазы А RВ= Ом RС= Ом
Включение С→n; N→с

Рисунок 2П – Схема 3-х проводной трехфазной цепи

Таблица 2П

Результаты измерений

Режим работы трехфазной цепи	UАn, В	UВn, В	UСn, В	UnN, В	IA, мА	IB, мА	IC, мА	Р1, Вт	Р2, Вт
Симметричный RА=RВ=RС= Ом
Несимметричный RА= Ом RВ= Ом RС= Ом
Обрыв фазы А RВ= Ом RС= Ом
Короткое замыкание фазы А
Прямое следование фаз. Фаза А, С=22мкФ
Обратное следование фаз

Работу выполнил: ____________________________________

Работу проверил: ____________________________________
