Протокол измерений к лабораторной работе № 7 «Резонансные характеристики цепи с последовательно соединенными элементами r, l, с»

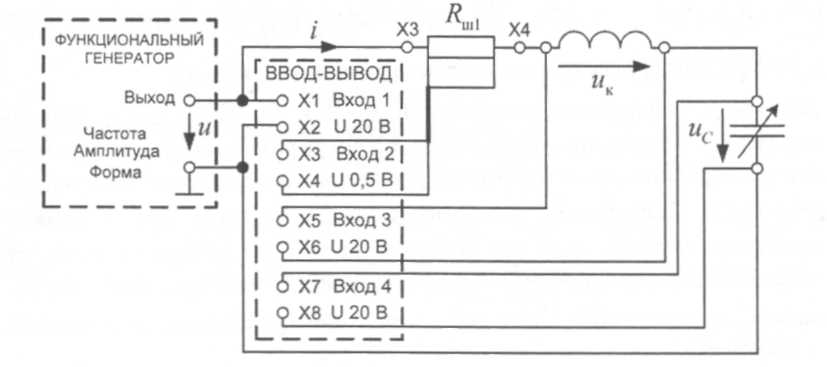

Рисунок 1П – Схема электрической цепи

Напряжение U = ……… В, частота f = …………… Гц.

Параметры элементов: R_K = …. Ом; L = .... мГн;

Таблица 1П

Результаты измерений

С, мкФ	І,мА	Uк, В	Uс, В	φ, град	Р, Вт	Примечание
3,3						Величина резонансной емкости С0= …. мкФ
4,7
6,8
10
22
33
47
56
68
82

Предварительно расчеты выполнены при С=С₀

І₀= U_к0= U_с0= Р=

Работу выполнил: ____________________________________

Работу проверил: ____________________________________

3 Содержание отчета

1. Нарисовать схему замещения исследуемой электрической цепи, указать величины параметров R_K, L, С и частоты f.

2. По данным табл. 1П. протокола рассчитать резонансные характеристики:

Результаты расчета записать в таблице.

3. По данным п.2 построить зависимости Зависимости рекомендуется строить на одном рисунке. По графикам определить добротность Q контура. Сравнить ее со значением, рассчитанным по параметрам цепи.

4. По данным п.2 построить зависимости P(C), Q(C)и S(C). Зависимости рекомендуется строить на одном рисунке. На этом же рисунке показать график зависимости от емкости сдвига по фазе φ(С) между напряжением и током.

5. Построить в масштабах векторные диаграммы тока и напряжений при резонансной емкости и емкостях 10 мкФ и 47 мкФ.

4 Контрольные вопросы

1. В чем заключается явление резонанса напряжений?

2. Какие элементы электрической цепи переменного тока носят название «активных»?

3. Чему равен угол сдвига фаз между током и напряжением в цепи переменного тока с активным элементом?

4. Чему равен угол сдвига фаз между током и ЭДС самоиндукции в цепи переменного тока с идеальной катушкой индуктивности?

5. Чему равен угол сдвига фаз между током и приложенным напряжением в цепи переменного тока с идеальной катушкой индуктивности?

6. Чем определяется величина индуктивного сопротивления?

7. Чем определяется величина емкостного сопротивления?
