Протокол измерений к лабораторной работе № 6

«Исследование резонанса в цепи с последовательно соединенными элементами R, L, С»

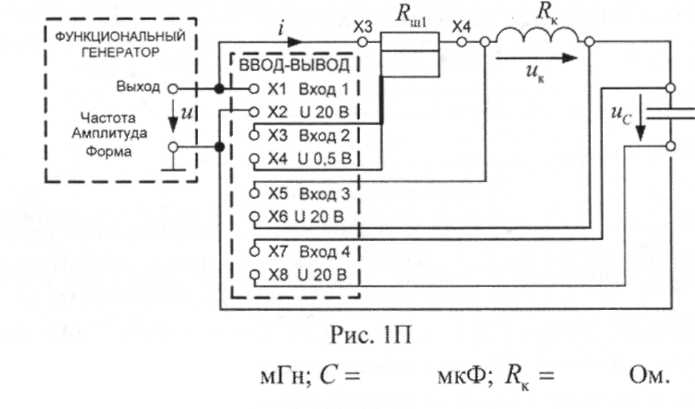

Схема исследуемой электрической цепи представлена на рисунке 1П.

Рисунок 1П. Схема исследования резонанса напряжения

Параметры цепи: L = мГн; С= мкФ; R_k= Ом.

Предварительные расчеты:

Таблица 1П

Результаты измерений

f, Гц		I, мА	Uk, B	UC, B	φ, град	Р, Вт	Примеч.
							f1
							f0
							f2

При f₀ = Гц напряжение = B.

Из таблицы 1П: граничные частоты f₁ = Гц и f₂ = Гц, полоса пропускания .

Сравнение значений добротности:

Входное сопротивление в резонансе Z₀ = Ом; на частоте f₁ Z₁= Ом;

на частоте f₂ Z₂= Ом.

Работу выполнил__________________

Работу проверил__________________

3 Содержание отчета

1. Нарисовать схему замещения исследуемой электрической цепи, указать величины параметров R_K, L, С. Записать рассчитанные в протоколе измерений значения частоты f₀, волнового сопротивления р, добротности Q и полосы пропускания ∆f.

2. По данным таблицы 1П в относительных единицах частоты рассчитать и построить графики амплитудно-частотных характеристик (АЧХ): ; . Результаты расчета представить в таблице. Из графиков АЧХ определить добротность Q, граничные частоты f₁ , f₂ и полосу пропускания.

3. Рассчитать в относительных единицах частоты 𝛎 зависимости: Результаты расчета представить в таблице. Построить

графики. По данным таблицы1П построить фазочастотную характеристику φ(𝛎). Из графиков определить добротность Q, граничные частоты и полосу пропускания.

4. По данным таблицы 1П протокола рассчитать частотные характеристики: ;

.

Результаты расчета характеристик в относительных единицах частоты 𝛎 представить в таблице. Построить их графики от относительной частоты 𝛎. Из графиков определить на граничных частотах f₁ и f₂ отношения:

5. Построить векторные диаграммы тока и напряжения цепи для значений частоты f₁, f₀ и f₂ .
