Протокол измерений к лабораторной работе № 5 «Исследование цепи синусоидального тока с индуктивно связанными элементами»

Определение параметров индуктивно связанных катушек

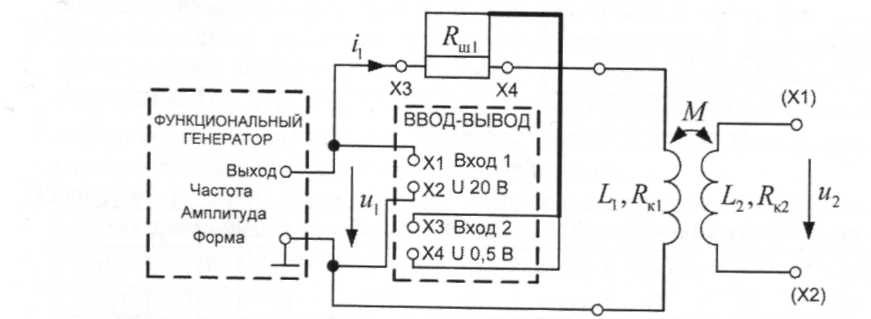

С хема исследуемой электрической цепи представлена на рисунке 1.П. Частота f =…….Гц.

Рисунок 1П. Схема соединения индуктивно связанных катушек

Экспериментальные данные представлены в таблице 1П.

Таблица 1П

Экспериментальные данные

К выходу генератора подключена катушка L1				К выходу генератора подключена катушка L2
U1, B	I1, мА	φ1, град	U2, B	U1, B	I1, мА	φ1, град	U2, B

Предварительные расчеты параметров катушек

К выходу генератора подключена катушка L1
К выходу генератора подключена катушка L2

Последовательное соединение катушек

Рисунок 2П. Схема последовательного соединения катушек

Таблица 2П

Экспериментальные данные

Согласное соединение катушек					Встречное соединение катушек
U, В	I, мА	U1, В	U2, В	φ, град		U, В	I, мА	U1, В	U2, В	φ, град

Параллельное соединение индуктивно связанных катушек

Рисунок 3 П. Схема соединения параллельно соединенных индуктивно связанных катушек

Таблица 3П

Экспериментальные данные

Согласное соединение катушек					Встречное соединение катушек
U, В	I1, мА	I2, мА	I3, мА	φ, град	U, В	I1, мА	I2, мА	I3, мА	φ, град

Работу выполнил:__________________

Работу принял:______________________
