4 Регистрация опытных данных:

4.1 Объем воды, поступившей в мерный бак 6 W (см³)

4.2 Время наполнения объема t (с)

Тогда расход потока Q = (cм³/с).

4.3 Экспериментальные данные

Электрическая мощность W, потребляемая двигателем из сети, может быть замерена с помощью трехфазного ваттметра, по схеме двух ваттметров (схема Арона), одним ваттметром с переключением (пофазное определение мощности), или с помощью амперметра и вольтметра, а также механическим методом. Зная характеристику электродвигателя (cos<p и к.п.д. тд разных нагрузках), определяют мощность на валу электродвигателя:

, (15)

или

,

где: U – напряжение, Вт;

I – сила тока, амперах;

cos <р , , – коэффициент мощности и к.п.д. электродвигателя могут бытьвзять по характеристике электродвигателя. При механическом методе мощность определяется при помощи мотор-весов, путём измерения момента на валу насоса:

, (16)

где: l – плечо рычага мотор-весов, м;

G – показание весов, кг;

– частота вращения вала электровигателя, об/мин. Коэффициент полезного действия насоса /7 определяется как отношение полезной мощности насоса N к мощности на валу электродвигателя N.

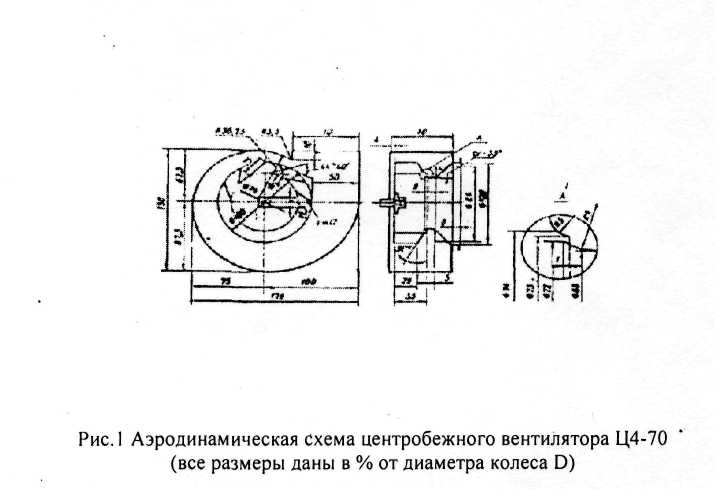

Вентиляторы разных размеров и конструкций, выполненных по одной аэродинамической схеме относятся к одному типу. Основными элементами вентилятора являются входной патрубок, рабочее колесо и спиральный корпус.

Входной патоубок (рисунок.2).

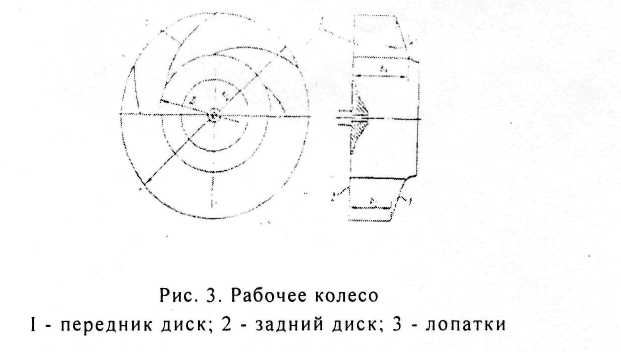

Рисунок 2 Входной патрубок

Служит для подвода- поступающего в вентилятор воздуха. Его форма и размеры характеризуются длиной L_K, диаметром D _к входногр отверстия, диаметром D_K - входного отверстия, диаметром D_o минимального по площади сечения. Диаметр D_o называют диаметром входа в вентилятор. Рабочее колесо осуществляет передачу энергии от привода протекающему через вентилятор воздуху. При вращении рабочего колеса воздух, поступающий через входное отверстие, попадает в каналы между лопатками и под воздействием центробежной силы перемещается по этим каналам, собирается спиральным корпусом и направляется в его выпускное отверстие. Колесо обычно состоит из переднего и заднего дисков (рис.3), между которыми с одинаковым шагом установлены лопатки.. В ряде случаев используются колёса полуоткрытого типа без переднего диска. Размеры рабочего колеса характеризуются его диаметром D определяемым по концам лопаток. Диаметр рабочего колеса вентилятора, выраженный в дециметрах, соответствует номеру вентилятора. Так, вентилятор № 5 имеет диаметр рабочего колеса D=0,5m. Задний диск рабочего колеса обычно выполняют плоским; передний диск может быть плоским или коническим.

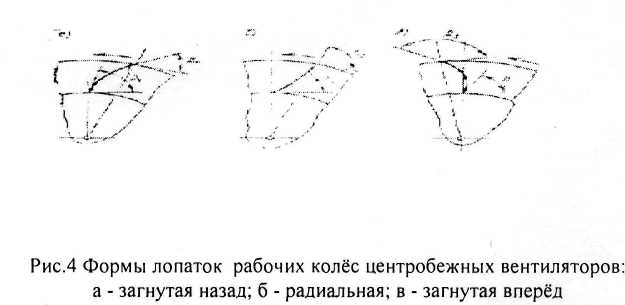

Передние диски более сложной формы практически не применяются, Меридиональное сечение рабочего колеса характеризуется двумя парамет­рами: В[ - шириной на входе; в₂ - шириной при входе на лопатки. Лопатки рабочего колеса обычно имеют цилиндрическую форму; их устана-ливают перпендикулярно плоскости заднего диска. Выходные кромки лопа­ток могут быть загнутыми вперед ( /?₂>90°) (рис. 4), радиальными ( /?, =■ 90°) и загнутыми назад ( /?,< 90°).

Наиболее часто лопатки делаются загнутыми вперед, что позволяет уменьшать габариты вентилятора. В настоящее время выпускают вентиляторы и с лопатками загнутыми назад, что приводит к увеличению КПД и уменьшению шума, хотя габариты вентилятора несколько увеличиваются.

Входные кромки лопаток для обеспечения безударного входа потока воздуха следует всегда отгибать в направлении вращения (< 90°). Лопатки могут быть тонкими (листовыми) или профильными. Желательно применение профилированных объемных лопаток.

Спиральный корпус. Для отвода в определенном направлении воздуха, выходящего из рабочего колеса, а также для частичного преобразования динамического потока воздуха в статическое служит спиральный корпус. Он обычно имеет постоянную ширину В (рисунок 5).

Таблица 5

№ п/п	Величина	Ед. измер.	Номер сечения
			1	2	3	4	5	6
1	Диаметр сечения	см
2	Показания пьезометров	см

4.4 Обработка результатов эксперимента

Таблица 6

№ п/п	Вычислительная формула	Расчетная зависимость	Ед. измер.	Номер сечения
				1	2	3	4	5	6
1	Площадь сечения	S =	см2
2	Средняя скорость		см/с
3	Скоростной напор		см
4	Полный нопор	h =	см
5	Потери напора	H-h	см
