2 Характеристики и выбор центробежных вентиляторов

Характеристика вентилятора графически выражает связь между основными параметрами его работы. Полная характеристика вентилятора определённых геометрических размеров при перемещении воздуха неизменной плотности и неименной частоте вращения выражает зависимость между производительностью Q (м³/с), полным Р, статическим Р_С1 давлении (Па), потребляемой мощностью N (кВт), полным г) и статическим rj_aii КПД.

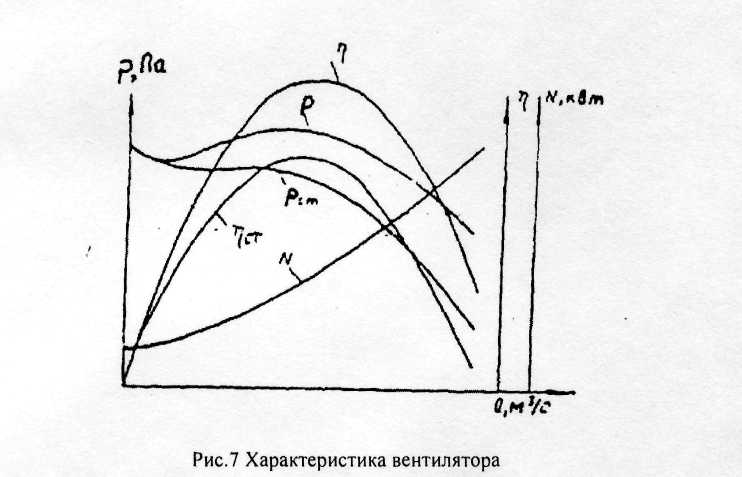

Характеристику определяют по данным аэродинамических испытаний вентилятора (рисунок 7)

Характеристика вентилятора может быть получена также пересчётом данных, полученных при испытаниях этого же вентилятора с другой угловой частотой вращения или пересчётом данных, полученных при испытании вентилятора другого типоразмера. На основании теории подобия установлены следующие соотношения между аэродинамическими параметрами и размерами одного типа вентиляторов

, (47)

, (48)

, (49)

При подборе вентилятора наиболее удобны и наглядны характеристики, построенные для каждого вентилятора при разных частотах вращения. Они строятся с нанесением кривых Р =/ (Q) для различных частот вращения (c7=const и кривых, соединяющих точки с одинаковыми значениями КПД) кривые /7 = const (рисунок 8).

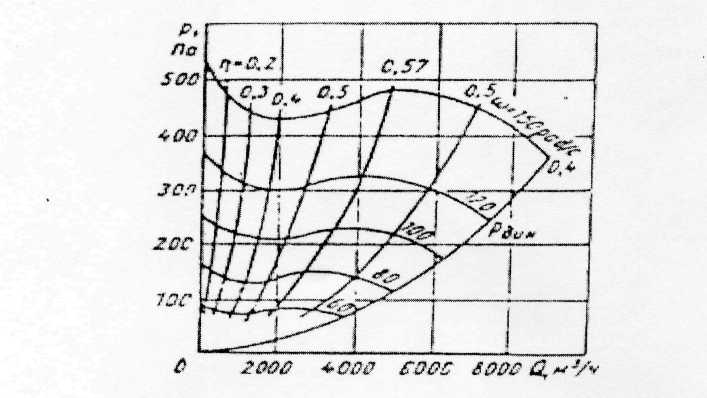

Рисунок 8 Характеристика вентилятора при различных частотах вращения

Следует иметь ввиду, что не рекомендуется применять вентилятор при режимах работы, когда г/ < O,9?7_max, где rj_imx - максимальное значение КПД вентилятора.

~ Исходными для подбора вентилятора являются полученные из расчёта сети значения Q и Р, приведённые к стандартной плотности воздуха р= 1,2 кг/м³ , а также соображения конструктивного и эксплуатационного характера. Но всегда необходимо стремиться к выбору такого вентилятора, который будет работать наиболее экономично, т.е. при наибольшем КПД.

Перед- выбором вентилятора, рассчитывая на его наиболее удобное непосредственное соединение с электродвигателем, полезно подсчитать значение критерия быстроходности для стандартных частот вращения ш в 75; 100; 150% 300 1/с (п=720; 960; 1450; 2900 I/мин) по формуле (I). Если критерий п_у<100, то выгоден центробежный вентилятор. После этого необходимо выбрать наиболее подходящую серию вентиляторов, выпускаемых промышленностью.

Когда выбрана и серия, то остаётся выбрать размер вентилятора (номер) и на его характеристике по точке пересечения координат заданных Q и Р определить соответствующие ш и г/.

При этом мощность вентилятора определяется по формуле:

, (50)

где Q – производительность, м /с;

Р – давление, Па;

– КПД вентилятора.

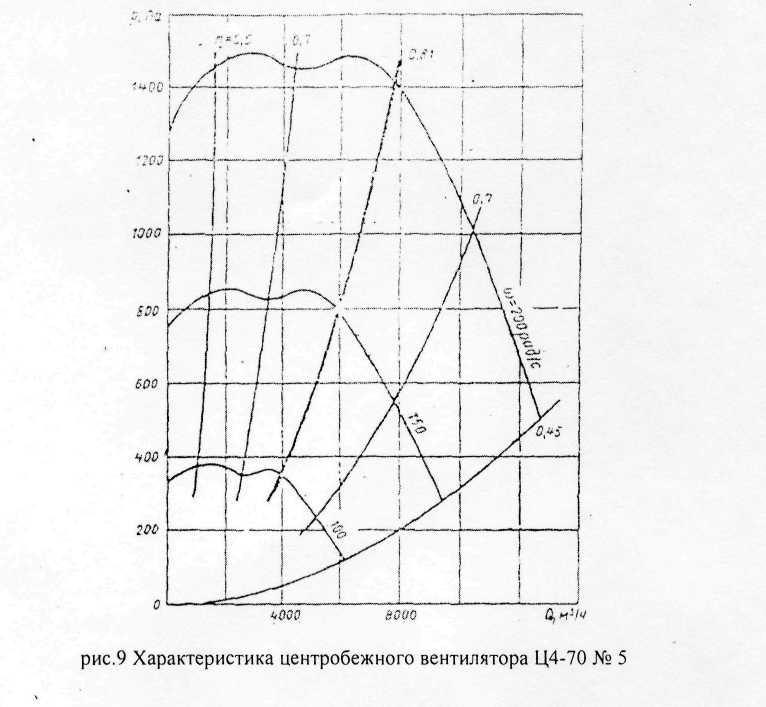

В качестве примера на рис. 9 приведена универсальная характеристика вентилятора Ц4-70 № 5.

Воспользовавшись этой характеристикой необходимо определить давление Р, создаваемое вентилятором, его КПД и мощность N, если потребная производительность составляет Q = 1,95 и 1, 1 м³/с, а вентилятор непосредственно соединён с электродвигателем, с частотой вращения соответственно 1450 и 960 1/мин.
