Л абораторная работа № 14
ТЕМА: Базы данных, механизмы согласования данных SI-2000
ЦЕЛЬ РАБОТЫ: Изучение системы управления SI 2000

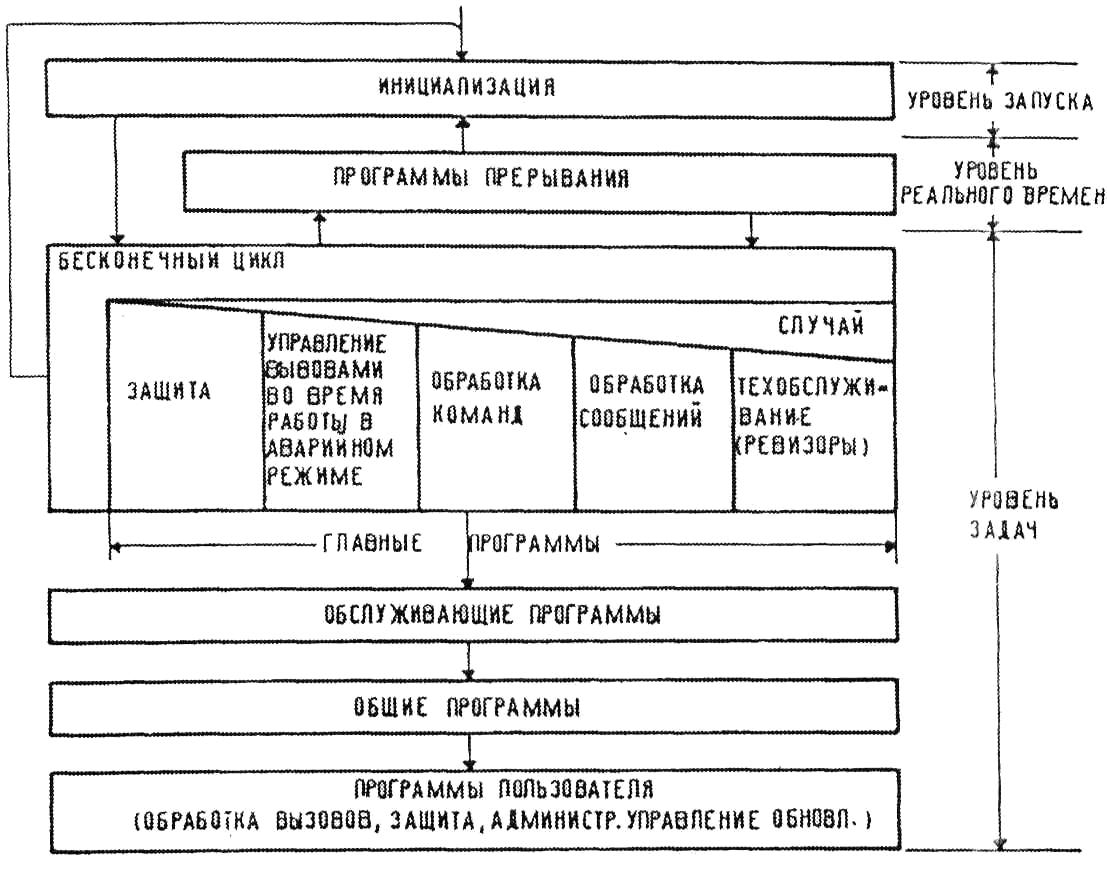

Узел коммутации SN. Системное программное обеспечение. Прикладное программное обеспечение.
Узел доступа ANA. Программное обеспечение.
База данных и механизмы согласования данных
1.
2
.

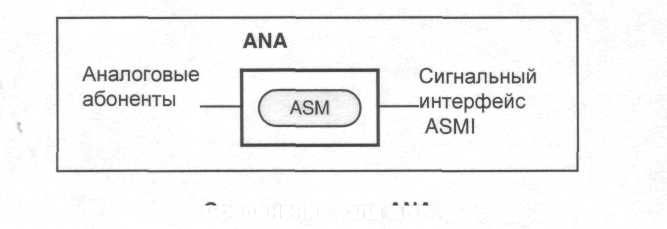

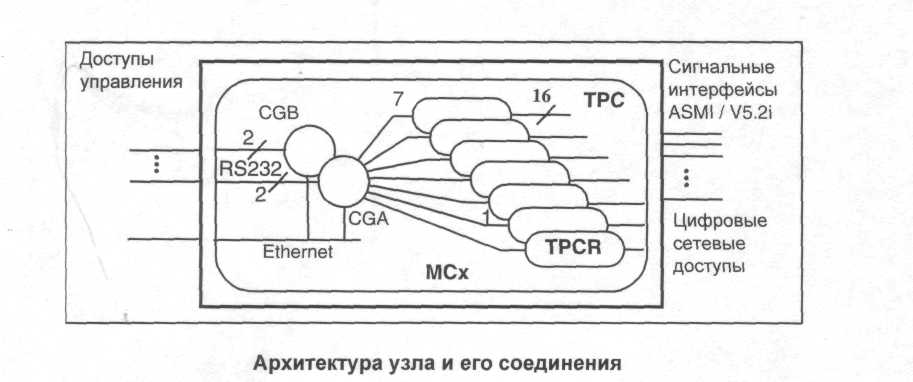

соединения узла ana
Л абораторная работа № 15
ТЕМА: База данных сетевого контроллера системы сигнализации (SSNC) в системе EWSD
ЦЕЛЬ РАБОТЫ: Изучение системы управления EWSD

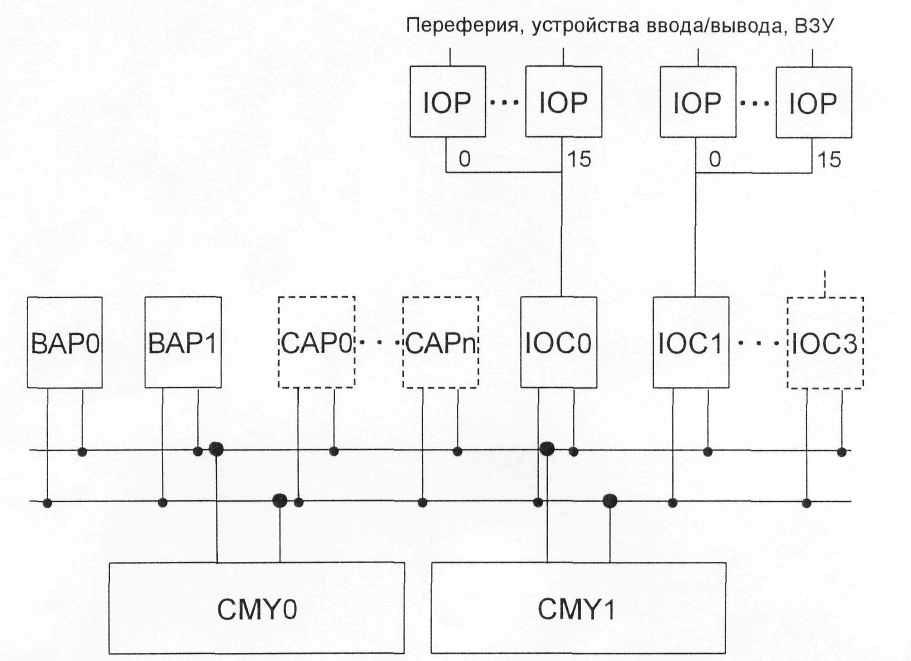

1. Координационный процессор

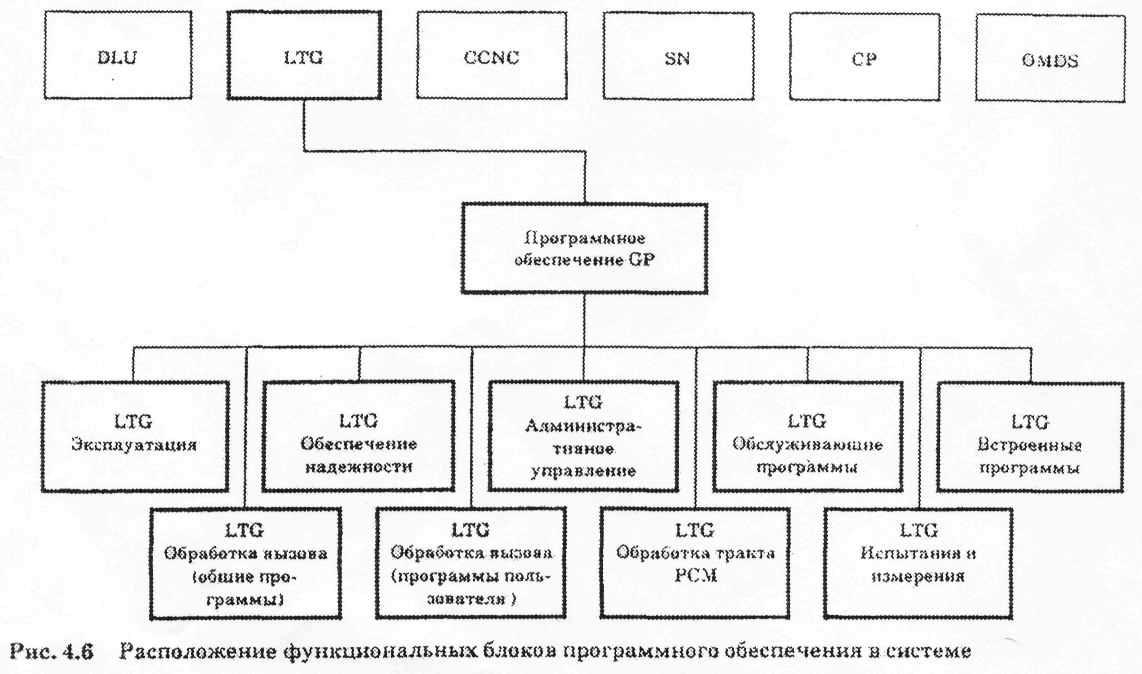

2. Программное обеспечение группового процессора
3. Программное обеспечение цифрового абонентского блока DLU
1.
Л абораторная работа № 16
ТЕМА: Маршрутизация в сети ОКС №7
ЦЕЛЬ РАБОТЫ: Изучение основных принципов маршрутизации в сети ОКС №7
Рассмотреть пример маршрутизации (при отсутствии отказов, в условиях отказа) для сообщений, поступающих из пункта сигнализации А в пункт назначения F.
Рисунок . Фрагмент сети ОКС № 7
Рисунок Отказ звена АВ
Рисунок Передача сообщения «запрет передачи»
Рисунок. Отказ STPD
Л абораторная работа № 17
ТЕМА: Методы исправления ошибок в сети ОКС №7
ЦЕЛЬ РАБОТЫ: Изучение основных методов исправления ошибок в сети ОКС №7
1. Рассмотреть цикл подтверждений при отсутствии ошибок
2. Рассмотреть цикл подтверждений при наличии ошибок.
1.
Рисунок. Цикл подтверждений при отсутствии ошибок
2.
Рисунок. Ошибка при передаче MSU 11
Рисунок. Передача отрицательного подтверждения пунктом В
Рисунок. Пункт В не обрабатывает принимаемые сигнальные единицы
Рисунок. Повторная передача сигнальных единиц
Л абораторная работа № 18
ТЕМА: Стек протоколов TCP/IP
ЦЕЛЬ РАБОТЫ: Изучение протокола межсетевого взаимодействия (IP)
Основные протоколы семейства TCP/IP
Структура IP-пакета. Функциональное назначение полей заголовка.
Взаимодействие клиента и сервера по протоколу FTP
Пример установления связи для обмена файлами в активном и пассивном режиме
1.
Рисунок. Основные протоколы семейства TCP/IP
2
.
4 Версия |
4 Длина заголовка |
8 Тип сервиса |
16 Полная длина пакета |
||||
16 Общий идентификатор |
3 Флаг |
13 Фрагментное смещение |
|||||
8 Время жизни |
8 Тип протокола |
16 Контрольная сумма заголовка |
|||||
IP-адрес отправителя |
|||||||
IP-адрес получателя |
|||||||
Вспомогательные параметры IP (опции IP) |
Заполнитель (дополнение до 32 бит) |
||||||
Данные ... |
|||||||
Рисунок Формат IP-пакета
3.
4
.

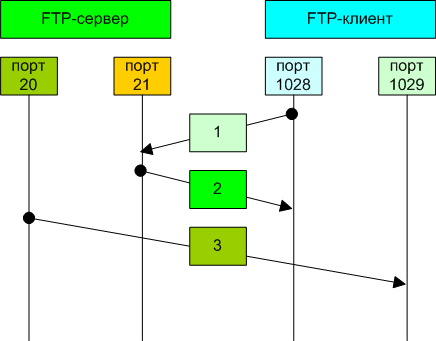

Рисунок Пример установления связи для обмена
файлами в активном режиме
Рисунок Пример установления связи для обмена
файлами в пассивном режиме

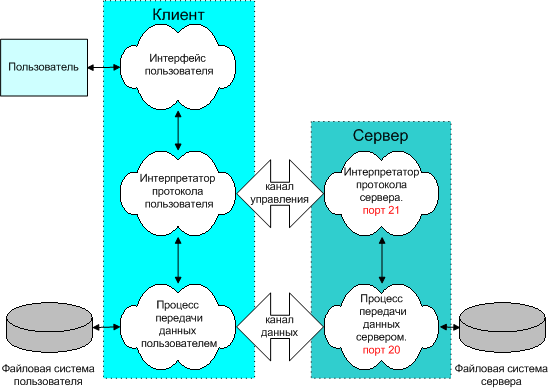

Рисунок Схема соединения по протоколу FTP в активном режиме
