Требования к подвесным люлькам

1. Люлька должна выполняться в виде каркаса с площадкой для размещения рабочего (рабочих). Площадь пола люльки на одного человека должна быть не менее 0,7 м². Пол люльки не должен быть скользким.

2. Одноподвесная люлька должна подвешиваться на одном подъемном канате и иметь один предохранительный канат.

3. Двухподвесная люлька должна подвешиваться на двух подъемных канатах и иметь два предохранительных каната.

4. Грузоподъемность одноподвесных люлек должна быть не менее 120 кг, двухподвесных - не менее 300 кг.

5. Люльки по всему периметру должны быть ограждены. Высота ограждения с нерабочих сторон должна быть не менее 1200 мм, а со стороны фронта работ - не менее 1000 мм. Устройство дверцы в ограждении люльки не допускается.

6. Ограждения должны быть рассчитаны на нагрузку не менее 1300 Н для крепления карабинов предохранительных поясов рабочих и фалов для инструмента.

7. Люльки должны подвешиваться к консолям, устанавливаемым на верху здания (сооружения). Коэффициент устойчивости свободно уложенных консолей должен быть не менее 2,2.

8. Устойчивость люлек при работе и при перебазировании должна проверяться расчетом. С целью исключения раскачки люлек они могут быть оборудованы устройствами для опирания на сооружение.

9. Люльки должны быть снабжены ходовыми роликами для перемещения по земле.

Консоли.

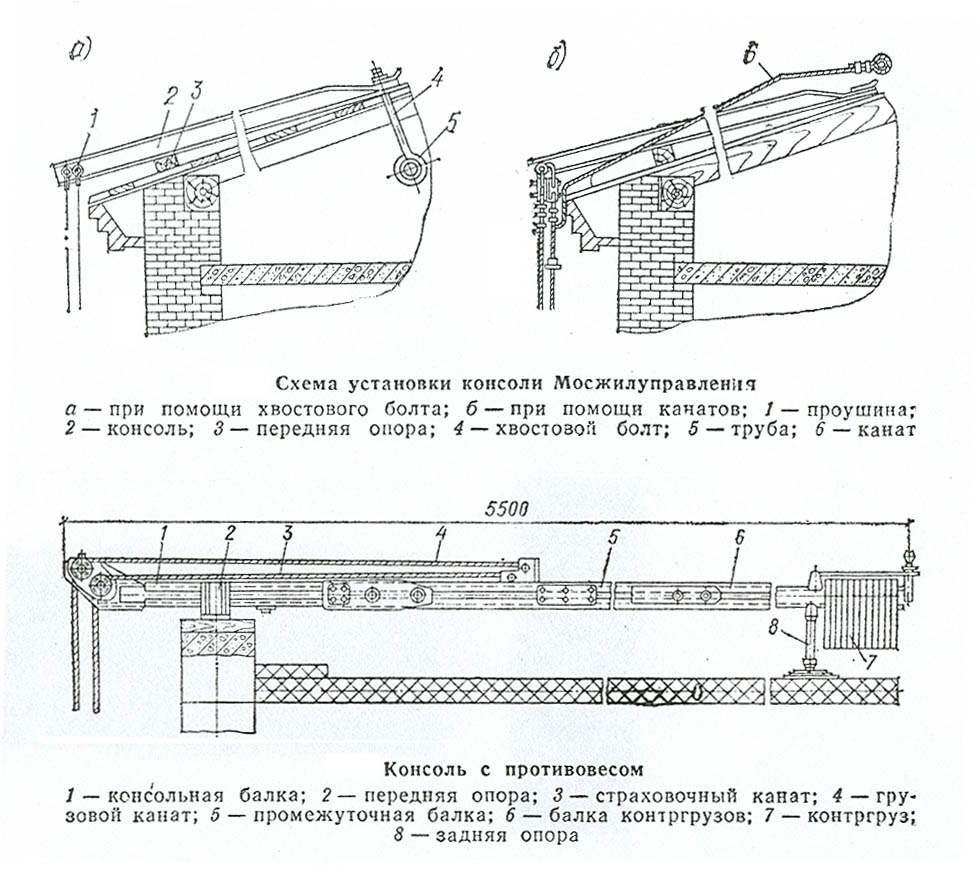

Консоли. Для подвески люльки ЛЭ-100-300 на зданиях с плоской крышей используются консоли, имеющие набор дисковых контргрузов и не требующие специального крепления к перекрытию.

Консоль с контргрузами, выполненная из трубы диаметром 102 мм, поставляется комплектно с люлькой.

Данная консоль обеспечивает минимальный вылет, равный 850мм, и максимальный вылет, равный 1050 мм (вылет - это расстояние от оси грузового каната, проходящего через передний блок консоли, до оси передней опоры).

Консоль выполнена разборной и состоит из трех частей (балок) с наибольшим весом одного узла, не более 45 кг. На передней балке установлены два блока для прохождения грузового и предохранительного канатов, которые закрепляются на кронштейне средой балки.

На концевой балке размещаются 14 контргрузов общей массой 280 кг.

Под опоры подкладываются деревянные доски сечением 40х250 мм длиной 1000 мм с обязательным креплением к передней опоре консоли, во избежание случайного падения доски на землю. Консоль имеет длину 5500 мм. Консоль с контргрузами показана на рис. 5.

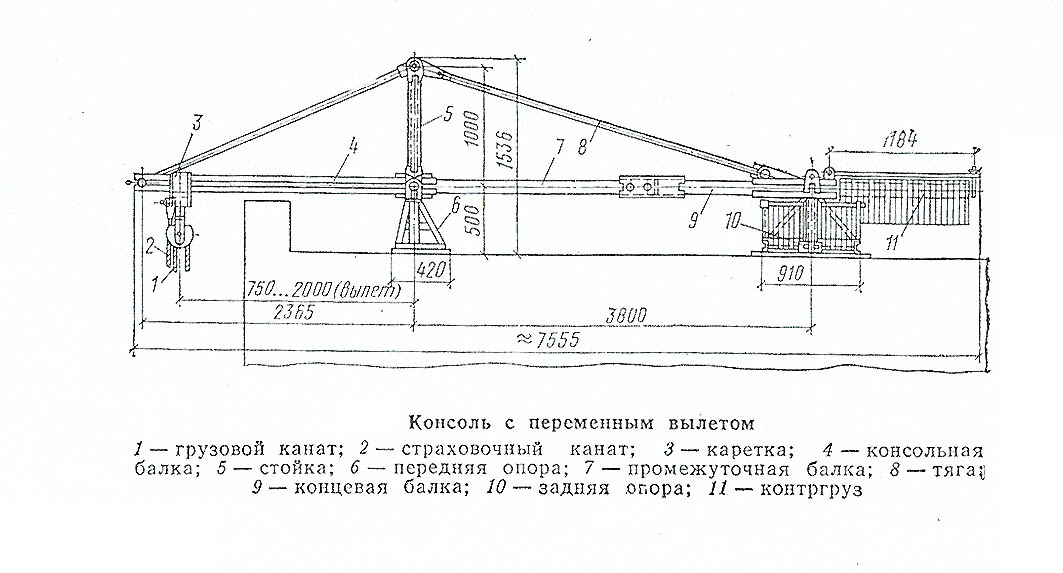

Люлька ЛЭ-100-300 может подвешиваться и к другим типам консолей, при условии оборудования этих консолей вторым креплением для предохранительного каната. Причем, консоли должны быть рассчитаны по нагрузкам в соответствии с таблицей 1.

Балласт.

Балласт – грузы, служащие для пригрузки свободно установленных лебедок, консолей для подвешивания люлек, предохранительных канатов и т. п.

Правила устройства и безопасной эксплуатации строительных подъемников

1. Масса балласта, служащего для пригрузки свободно установленных лебедок и укосин, должна приниматься из условия обеспечения их устойчивости при двойной рабочей нагрузке.

2. Противовес, состоящий из отдельных грузов, должен быть выполнен таким образом, чтобы смещение каждого груза относительно других было бы невозможно.

3. На элементах противовеса и балласта должна указываться их фактическая масса.

4. Допускается применение только тарированных грузов противовеса и балласта.
