Ловители

Ловители (аварийные остановы) должны останавливать и удерживать на направляющих движущуюся вниз кабину, платформу, или люльку с грузом при превышении скорости движения, появлении слабины, либо обрыве канатов или цепей.

После снятия кабины с ловителей они должны автоматически принимать исходное положение и быть готовыми к работе.

Ловитель. Центробежные ловители обеспечивают безопасность ведения работ. Посредством ловителей люлька автоматически стопорится, т.е. подвешивается на предохранительном канате при увеличении скорости опускания независимо от причин, вызывающих падение люльки, например: при обрыве или ослаблении рабочего каната, а также вследствие неисправностей в лебеде.

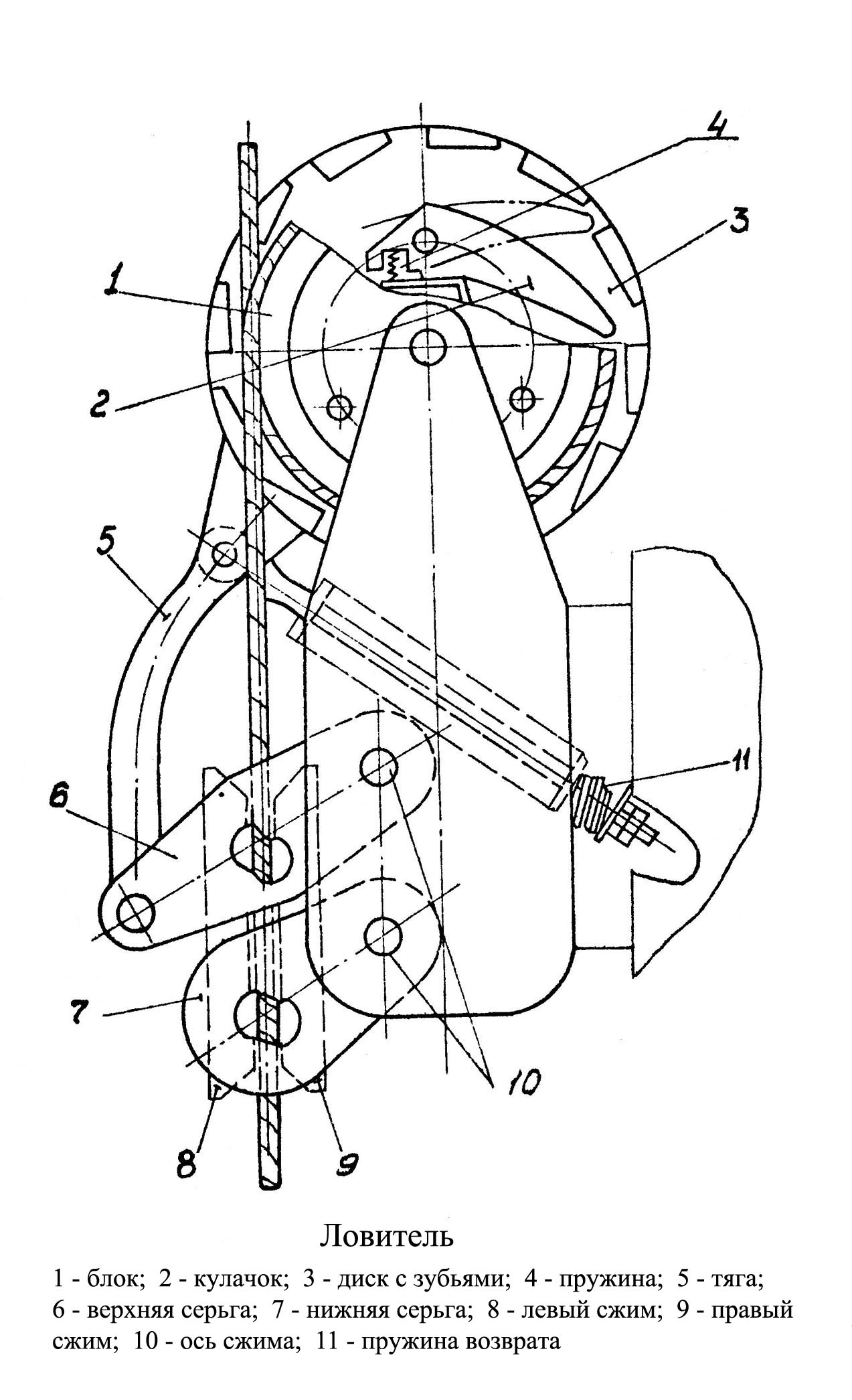

Центробежные ловители крепятся на каркасе люльки. Через них проходят предохранительные канаты, образующие один виток на блоке ловителя 1, на котором закреплены свободно сидящие на своих осях подпружиненные кулачки 2.

Р ядом с блоком на одной с ним оси свободно сидит диск с зубьями 3, связанный тягой 5 с двумя верхними серьгами 6, верхние серьги и нижние серьги 7 на осях 10 закреплены в корпусе ловителя. Между серьгами установлены сжимы 8 и 9, через которые свободно проходит предохранительный канат, скорость опускания не превышает рабочую.

Ловитель работает следующим образом. При увеличении скорости опускания, благодаря взаимодействию каната с блоком 1, увеличивается скорость вращения блока и один из трех кулачков 2, отклоняясь центробежной силой, упирается в зубья диска 3, заставляя его провернуться на небольшой угол по часовой стрелке; при этом тяга 5, связанная с диском, преодолевая усилие пружины 11, тянет за собой верхние серьги 6, сжимы 8, 9 и нижние серьги 7. Сжимы, сближаясь друг с другом, охватывают предохранительный канат с силой, пропорциональной весу люльки, и люлька надежно повисает на предохранительном канате. При свободном подъеме и опускании люльки система сжимов свободно пропускает предохранительный канат, благодаря наличию пружины возврата 11.

Проверка работоспособности ловителей.

Проверка работы ловителей проводится при техническом освидетельствовании на высоте 300-400 ми от земли. Если при ослабление грузовых канатов люлька останавливается при падения до 130 мм, значит, механизм ловителей работает нормально.

Проверку ловителей можно производить с помощью специального приспособления.

П риспособление состоит из зажимного устройства, к которому на канате подвешивается специальный крюк, снабженный канатом.

Зажимное устройство состоит из двух щек, соединенных попарно, с помощью которых зажимное устройство закрепляется на грузовом канате при затяжке гаек двух откидных болтов, установленных на одной из щек.

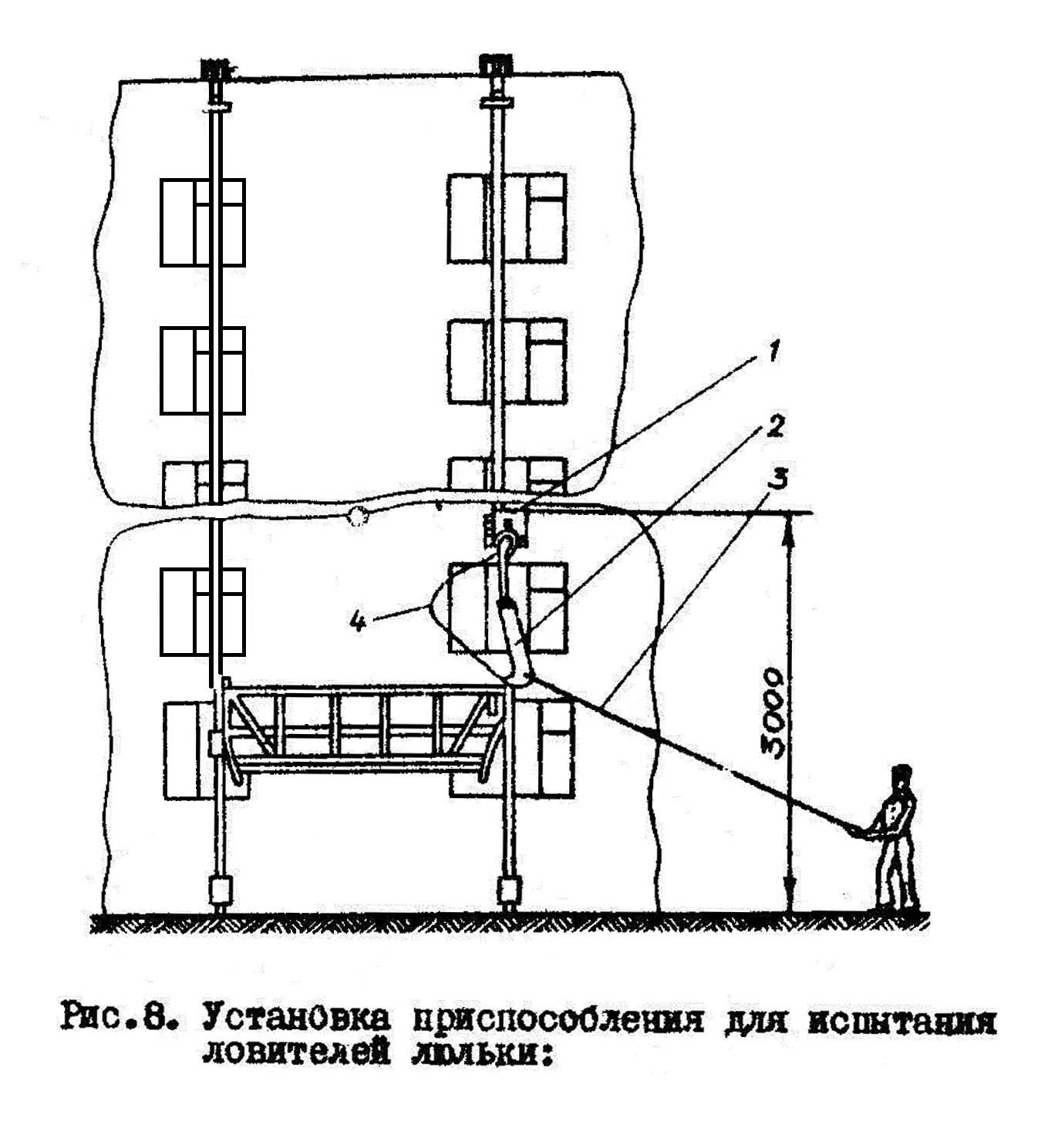

Испытания с помощью приспособления проводятся поочередно дня каждого ловителя люльки. На высоте не более трех метров от земли на грузовом канате закрепляется зажимное устройство (рис.8).

Управляя с выносного пульта, конец люльки, со стороны испытываемого ловителя, приподнимают на такую высоту, чтобы люлька смогла повиснуть на крюке приспособления. При этом, путем включения лебедки на опускание, вытягивают грузовой канат для получения свободного провисания его с длиной петли не более 0,5 м. Затем с помощью специального каната диаметром 4,6 мм рывком освобождают крюк, и конец люльки при этом свободно падает. Ловитель должен сработать и обеспечить надежное стопорение люльки на страховочном канате. Допустимая высота свободного падения люльки - не более 130 мм.
