Міністерство освіти і науки, молоді та спорту України
Одеський національний політехнічний університет
Інститут електромеханіки та енергоменеджменту
Кафедра енергетичного менеджменту |
|
Методичні вказівки
та завдання до виконання розрахунково – графічної роботи
з дисципліни
Електропривод
(для студентів очної та заочної форм навчання)
Освітньо – кваліфікаційний рівень - бакалавр
Галузь знань: 0507 – Електротехніка та електромеханіка
Напрям підготовки: 6.070106 – Електротехніка та електротехнології
За спеціальності 7.000008 – Енергетичний менеджмент.
-
Рекомендовано до видання
кафедрою енергетичного менеджменту
Протокол № від 201 р.
Одеса – 2012
Методичні вказівки та завдання до виконання розрахунково – графічної роботи з дисципліни "Електропривод" для студентів очної та заочної форм навчання. Для бакалаврів з напряму підготовки 6.05070108 – Енергетичний менеджмент / Укл. С.М. Радімов – Одеса: ОНПУ, 2012. – с.
Укладачі: Радімов С.М., докт. техн. наук, професор кафедри енергетичного менеджменту,
Халаміренко І.В., канд. техн. наук, доцент кафедри енергетичного менеджменту
Рецензент: Бондарчук А.С., канд. техн. наук, доцент кафедри енергетичного менеджменту.
Реєстраційний номер НТБ ОНПУ___________________
© С.М. Радімов, 2012
Розрахунково-графічна робота з дисципліни “Електропривод” виконується студентами одночасно з вивченням цієї дисципліни після вивчення дисциплін: “Технічна механіка” та “Електричні машини”.
РГР є самостійною роботою студентів, котра підводить підсумок навчання і освоєння провідних тем дисципліни. У процесі виконання РГР студенти повинні продемонструвати вміння застосовувати теоретичні знання при проведенні розрахунків, систематизувати їх, поглибити і розширити.
У якості об'єктів розрахунку прийняті механізми з повторно-короткочасним режимом роботи. Навантаження механізму змінюється на протязі циклу, під час якого відбуваються: розгін до робочої швидкості та виконання роботи з цією швидкістю, гальмування або реверс та повернення на підвищеній швидкості до вихідного стану. У процесі роботи виникає необхідність регулювання швидкості, обмеження значень моменту та прискорення робочого органу машини.
Вихідними даними для виконання РГР є:
кінематична схема механізму з даними мас та зусиль елементів, що рухаються поступово, або моментів інерції та моментів опору при обертовому русі елементів кінематики;
швидкості руху робочого органу механізму;
- кількість циклів роботи за годину.
Студенти очної форми навчання основні розрахунки виконують на практичних заняттях під керівництвом викладача. Графічна частина проекту виконується студентами самостійно. Захист проекту здійснюється на 17-18 тижнях сьомого семестру.
Зміст
роботи,
до
Роботи
Таблиця 1 - Зміст РГР
Назва розділу |
Приблизний об’єм розділу, сторінок |
1 Вступ. Призначення РМ, її участь у технологічному процесі |
1-2 |
2 Розрахунок графіків швидкості робочого органу механізму |
2-3 |
3 Розрахунок статичних і динамічних моментів робочої машини |
2-3 |
4 Розрахунок діаграми потужності на робочому органі механізму та попередній вибір двигуна |
2-3 |
5 Розрахунок параметрів механічної передачі |
1 |
6 Розрахунок діаграми моментів сил на валу двигуна |
2-3 |
7 Перевірка двигуна по нагріву та перевантаженню |
2-3 |
8 Розрахунок параметрів діаграм пуску та гальмування |
2-3 |
9 Розрахунок втрат електроенергії на протязі пуску |
2-3 |
10 Висновки за результатами розрахунків з наголосом на порівнянні втрат енергії у перехідних процесах у нерегульованому та регульованому варіантах електроприводу |
1-2 |
РГР представляється до захисту у формі розрахунково-пояснювальної записки на 17-21 аркушах формату А4 (розмір 210х297 мм) зі штампом установленого зразка. Допускається після 3...4 сторінок пояснювальної записки наступні аркуші приводити без штампа, з полями шириною 25 мм ліворуч і 10 мм праворуч. Пояснення та описи даються коротко і ясно з посиланнями на відповідні формули, таблиці, малюнки, літературні джерела. Не допускається скорочення слів, за винятком загальноприйнятих, наприклад, ККД.
Розрахункові формули записуються в буквеному вигляді і потім, окремим рядком, у цифрах. Після кінцевого результату вказують одиницю виміру. Результати повторюваних обчислень, включаючи проміжні, представляються в табличній формі.
Масштаби графіків вибираються зручними для побудови й аналізу. У графічну частину проекту входять:
кінематична схема механізму та діаграми навантаження;
діаграми навантаження на валу двигуна;
механічні характеристики діаграм пуску та гальмування у режимі проти включення.
Усі сторінки роботи, формули, таблиці, малюнки і графіки нумеруються. Таблиці, малюнки і графіки забезпечуються коротким змістовним підписом. Наприкінці записки приводиться список використаних джерел за установленою формою.
Основні етапи роботи над РГР визначаються календарним графіком (табл. 2), котрий складається студентом спільно з викладачем після отримання завдання.
Таблиця 2 - Календарний графік виконання РГР
Номер розділу роботи, що виконується |
Тиждень семестру |
||||||||
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
1, 2 |
+ |
|
|
|
|
|
|
|
|
3 |
|
+ |
|
|
|
|
|
|
|
4, 5 |
|
|
+ |
|
|
|
|
|
|
6 |
|
|
|
+ |
|
|
|
|
|
7 |
|
|
|
|
+ |
|
|
|
|
8 |
|
|
|
|
|
+ |
|
|
|
9, 10 |
|
|
|
|
|
|
+ |
|
|
Захист проекту |
|
|
|
|
|
|
|
+ |
+ |
На виконання РГР передбачено 36 годин самостійної роботи студента.
Завдання до виконання РГР
1 Електропривод вантажного ліфта

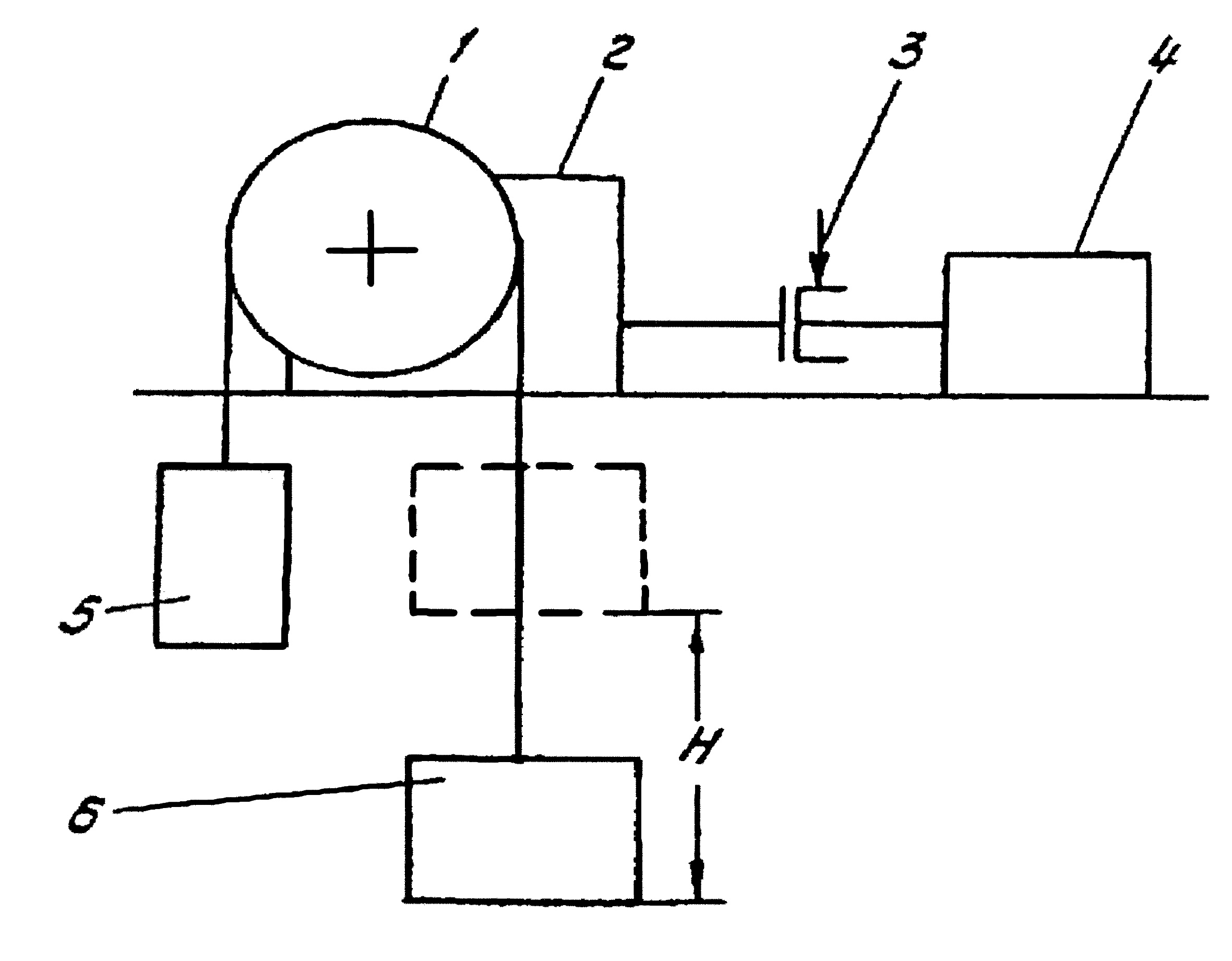

Рисунок 1 – Кінематична схема вантажного ліфту:
1 – канатоведучий шків; 2 – редуктор; 3 – гальмівний шків;
4 – двигун; 5 – кліть; 6- противага.
Вантажний ліфт призначений підіймати вантаж з нижньої площинки до верхньої. Донизу кліть може опускатися як з вантажем, так і без нього. Цикл роботи ліфту включає в собі тривалості підйому та спуску і тривалості завантаження та вивантаження. Під час розрахунку необхідно визначити найбільш завантажений режим роботи двигуна, виконати вимоги відносно прискорення та забезпечити можливість роботи з вантажем та без нього на підйом та спуск. Інформація, яка необхідна для розрахунків, міститься у табл. 3.
Таблиця 3 – Технічні дані ліфта
Поз-начен- Ня |
Найменування параметра |
Одиниці виміру |
Варіанти завдань |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||
mг |
Вантажопідйомність |
т |
5 |
5 |
4 |
4 |
3,5 |
3 |
3,2 |
2,5 |
2 |
1,5 |
mк |
Маса кліті |
т |
7,5 |
6 |
6 |
6,5 |
6 |
5 |
5,5 |
4 |
3 |
2,3 |
mп |
Маса противаги |
т |
10 |
9,5 |
9 |
8,5 |
8 |
6,5 |
7 |
5,2 |
4 |
3 |
Dш |
Діаметр шківа |
м |
0,3 |
0,4 |
0,4 |
0,35 |
0,25 |
0,25 |
0,25 |
0,3 |
0,3 |
0,3 |
H |
Висота підйому |
м |
6 |
8 |
7 |
9 |
4 |
5 |
7 |
5 |
9 |
8 |
V |
Швидкість підйому |
м/с |
0,2 |
0,25 |
0,2 |
0,25 |
0,2 |
0,2 |
0,25 |
0,2 |
0,25 |
0,25 |
A |
Допустиме прискорення |
м/с2 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Z |
Кількість циклів за годину |
- |
20 |
25 |
20 |
20 |
30 |
30 |
25 |
25 |
20 |
30 |
