6.5. Временная селекция

Временная селекция основана на использовании отличий в длительности или периоде повторения зондирующих импульсов и импульсных помех.

6.5.1. Селекция по длительности

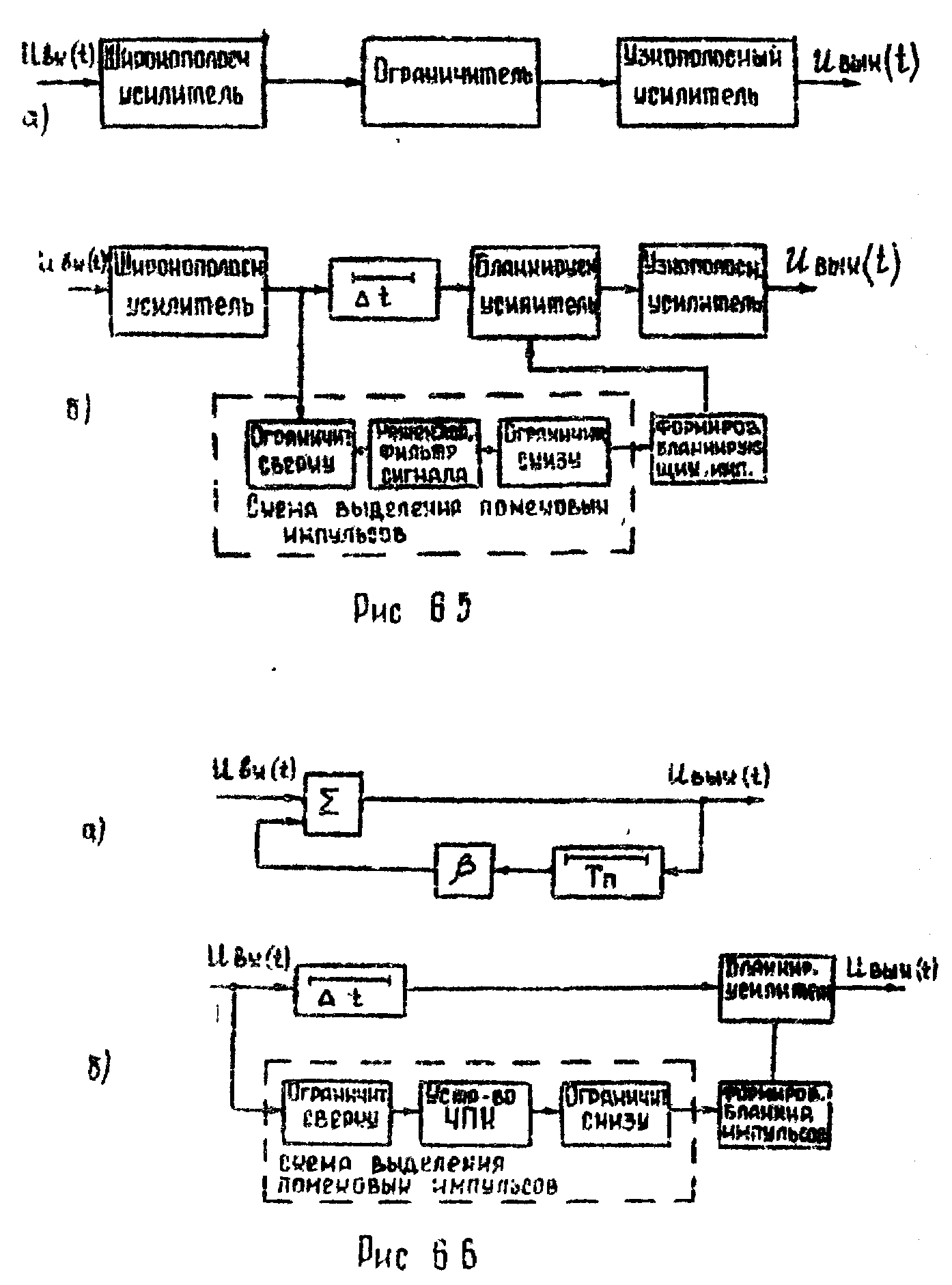

Для подавления импульсных помех, длительность которых меньше длительности полезного сигнала, применяется так называемая схема ШОУ (рис.6.5,а), название которой образовано из начальных букв наименований входящих в нее элементов: широкополосный усилитель (Ш), двусторонний амплитудный ограничитель (О), узкополосный усилитель (У). Полоса пропускания узкополосного усилителя П_уу согласована с шириной спектра полезного сигнала, а полоса пропускания широкополосного усилителя выбирается с учетом длительности помеховых импульсов _п:

П_шу  1/_п

и во много раз превышает П_уу.

Уровень ограничения устанавливается в зависимости от величины произведения П_шу ^. _и. Если это произведение больше 20, то он может быть равен эффективному значению собственных шумов приемника.

Выигрыш в отношении “сигнал/помеха” достигается, во-первых, за счет ограничения амплитуды помеховых импульсов, а во-вторых, за счет того, что изначально более широкий спектр этих коротких импульсов становится еще шире вследствие ограничения - синусоидальное колебание практически преобразуется в меандр. В результате значительная часть энергии помехи оказывается за пределами полосы пропускания узкополосного усилителя.

Существенный недостаток схемы ШОУ состоит в том, что вследствие ограничения принимаемых сигналов расширяется спектр пассивной помехи, что снижает эффективность систем СДЦ.

Для устранения этого недостатка вместо схемы ШОУ применяется так называемая схема ШПУ: широкополосный усилитель - прерыватель - узкополосный усилитель (рис.6.5,б).

Особенностью устройства является наличие схемы выделения помеховых импульсов и бланкируемого усилителя, который нормально открыт и закрывается импульсами, поступающими на него с формирователя бланкирующих импульсов, который, в свою очередь, запускается помеховыми импульсами, выделенными из общего потока соответствующей схемой, в результате чего импульсы помехи не проходят на выход схемы ШПУ. Разделение полезного сигнала и импульсов помехи основано на их спектральных различиях - спектр помехи значительно шире спектра сигнала. С помощью режекторного фильтра полезный сигнал подавляется, а помеховые импульсы проходят на выход схемы и запускают формирователь бланкирующих импульсов. Ограничитель сверху выполняет такую же роль, как и в предыдущей схеме. Ограничитель снизу исключает возможность прохождения нескомпенсированных остатков полезного сигнала. Время задержки t в линии задержки должно быть согласовано с временем, необходимым для формирования бланкирующих импульсов.

6.5.2. Селекция по периоду повторения

Защита от несинхронных импульсных помех (НИП) основана на использовании отличий частоты их повторения от соответствующего параметра полезных сигналов. В качестве элементов, реагирующих на эти отличия, применяются синхронные накопители (СН) или устройства череспериодной компенсации.

Как известно из теории радиолокации, синхронный накопитель представляет собой гребенчатый фильтр, АЧХ которого согласована с спектром пачки отраженных импульсов, следующих с определенным периодом повторения Т_п. В его состав входит сумматор (рис.6.6,а), охваченный задержанной на период повторения Т_п положительной обратной связью с коэффициентом обратной связи  < 1 для исключения самовозбуждения.

Схема, изображенная на рис.6.6,б, аналогична схеме ШПУ (рис.6.5,б). Отличие состоит в том, что роль режекторного фильтра для пачки сигнальных импульсов выполняет схема ЧПК, согласованная по периоду повторения с сигнальными импульсами и соответственно подавляющая их. Импульсы НИП проходят на выход схемы выделения помеховых импульсов и запускают формирователь бланкирующих импульсов, которые запирают бланкируемый усилитель. Ограничители и линия задержки играют такую же роль, как в схеме ШПУ.
