4.4.2 Прием и обработка фкм сигналов

ФКМ радиоимпульс представляет собой радиоимпуьс длительностью t_и, состоящий из "n" парциальных импульсов длительностью t_о, в каждый из которых вводится соответствующий фазовый сдвиг. Аналитически ФКМ радиоимпульс записывается в виде:

U(t) = ,

где U_к (t) - амплитуда k-го парциального импульса;

 - частота;

f_к - начальная фаза колебаний k-го парциального импульса.

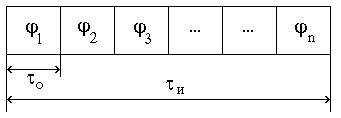

Условно ФКМИ изображается в виде, показанном на рис. 4.16.

Порядок чередования фаз задается кодирующей последовательностью. На практике применяют противофазную манипуляцию, при которой начальные фазы принимают только два значения: "0" или "" (рис.4.16 а).

а)

б)

Рис. 4.16

Такой сигнал условно изображается в виде, показанном на рис. 4.16.б.

Ширина спектра ФКМ радиоимпульса обратно пропорциональна длительности парциального импульса.

П_и = 1/_о; К_сж = П_и _и = (1/_о)(n_о) = n.

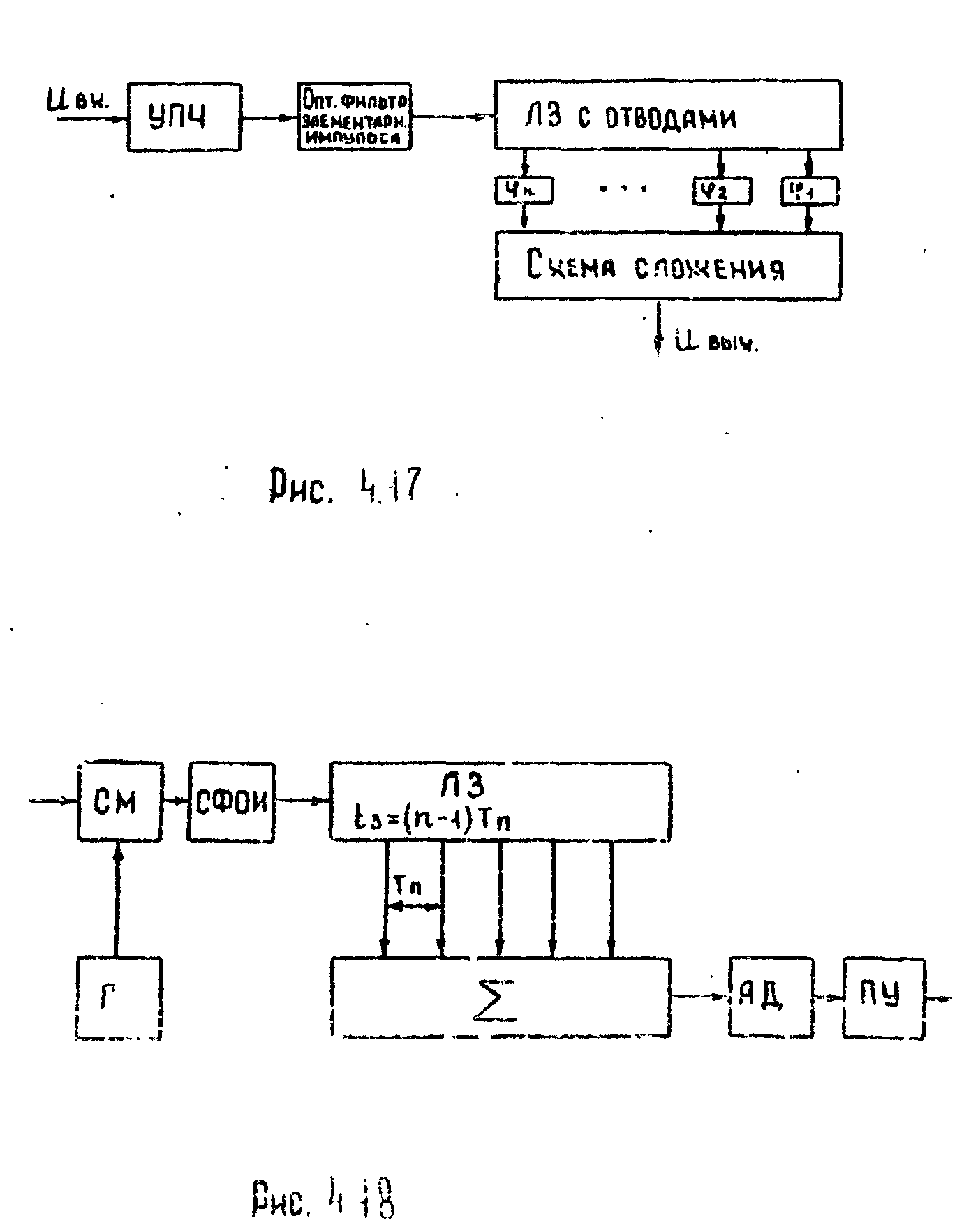

Пример реализации согласованного фильтра на промежуточной частоте для кодированных по фазе сигналов приведен на рис.4.17. Принимаемый сигнал через оптимальный фильтр парциального импульса поступает на вход линии задержки с отводами; задержка между отводами равна длительности парциального импульса. Фазовый сдвиг на каждом отводе изменяется в соответствии с фазовым кодом сигнала так, что на схеме сложения фазы совпадают.

4.5. Принципы построения устройств накопления радиолокационных сигналов

4.5.1. Назначение и классификация накопителей рл сигналов.

Как указывалось, особенностью радиолокационного обнаружителя является то, что решение о наличии сигнала принимается по пачке импульсов, а не по каждому отдельному импульсу. Поэтому в составе приемного устройства должен быть согласованный фильтр не только для одиночного импульса, но и для пачки радиоимпульсов. Этот фильтр называют также накопителем радиолокационных сигналов.

Накопление (интегрирование) отраженных импульсов можно производить либо до детектора (когерентно, т.е. с учетом тонкой структуры сигнала), либо после детектора (некогерентно, т.е. без учета фазы сигнала). Некогерентное накопление менее эффективно, чем когерентное, но во многих случаях оно проще реализуется. В некоторых типах РЛС (например, 19Ж6) осуществляется смешанное интегрирование: часть импульсов пачки интегрируется когерентно, а затем выходные импульсы когерентного накопителя после детектирования интегрируются некогерентным накопителем.

Накопители радиолокационных сигналов можно классифицировать следующим образом:

1. По виду накопления: когерентные накопители; некогерентные накопители.

2. По числу каналов (дальности, скорости): одноканальные; многоканальные.

3. По принципу построения: на линиях задержки с отводами через период повторения; на узкополосных фильтрах (фильтровые накопители);

на узкополосных фильтрах с временной селекцией (корреляционо-фильтровые накопители); на линиях задержки с обратной связью (рециркуляторы); на интегрирующих потенциалоскопах; на электронно-лучевых трубках; цифровые накопители; оптические накопители.

4. По числу ступеней накопления: одноступенчатые; многоступенчатые.

Наиболее широкое применение в РЛС обнаружения находят рециркуляторы, накопители на базе электронно-лучевых трубок и цифровые накопители.
