2. Методы обзора пространства, применяемые в срл ртв

Радиолокационное поле активной локации, формируемое СРЛ радиотехнических подразделений, является той материальной основой, которая обеспечивает решение РТВ задач радиолокационной разведки, выдачи разведывательной и боевой информации. Оно создается с помощью зон обнаружения импульсных РЛС и радиолокационных высотомеров.

Зона обзора должна быть такой, чтобы обеспечить надежное обнаружение и проводку современных и перспективных СВН противника во всем диапазоне высот их полета на максимально возможной дальности. Выполнение требований к зоне обзора обеспечивается применением различных способов обзора пространства.

В данной главе рассматриваются основные характеристики зоны обзора и способы обзора пространства, используемые в СРЛ РТВ.

2.1. Зона обнаружения срл и ее характеристики

Зоной обнаружения РЛС, как указывалось выше, называется область пространства, в пределах которой РЛС обеспечивает обнаружение целей, обладающих заданной ЭПР, с вероятностями правильного обнаружения и ложной тревоги не хуже требуемых.

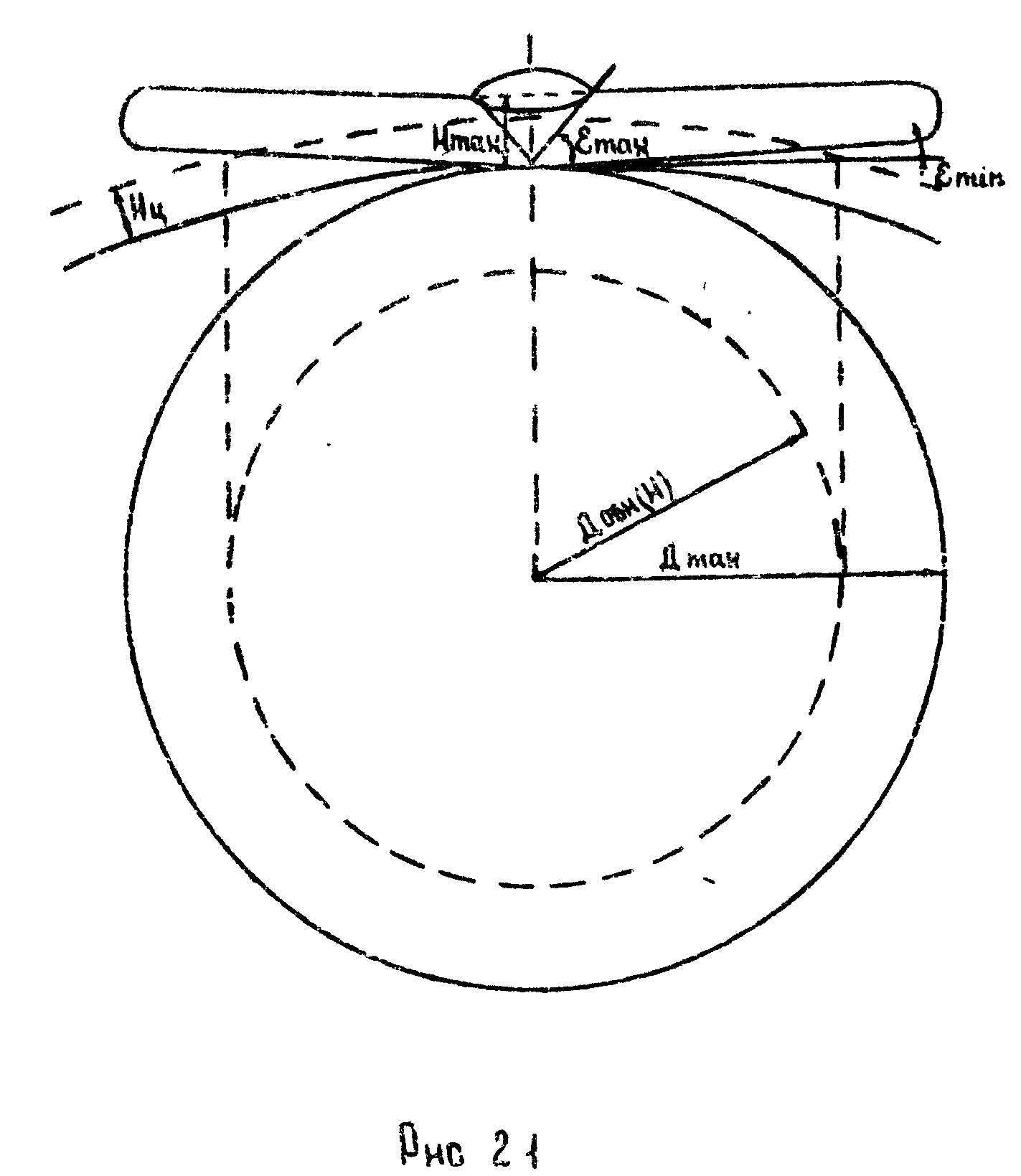

Практически пользуются не пространственной зоной обнаружения РЛС, а ее полусечением в вертикальной и горизонтальной плоскостях (рис.2.1). Размеры и форму зоны обнаружения характеризуют ее пределами по углу места (_макс,_мин), максимальной высотой (Н_макс) и максимальной дальностью (Д_макс).

Параметры зоны выбираются с учетом тактических требований и технических возможностей их реализации. Так, значение _мин в РЛС сантиметрового диапазона ограничивается условиями распространения сантиметровых волн в приземном слое атмосферы. С одной стороны, необходимо выбрать _мин как можно более близким к нулю, а с другой — "оторвать" диаграмму направленности от земли, так как облучение земной поверхности в сантиметровом диапазоне приводит к сильной изрезанности зоны на малых углах места вследствие интерференции прямого и отраженного от поверхности земли лучей. Из-за движения под действием ветра покрывающих поверхность кустов, травы непрерывно изменяются амплитуда и фаза отраженного сигнала, а следовательно - форма зоны. Практически в сантиметровом диапазоне выбирают _мин  0,4...0,5⁰.

Для снижения _мин до нуля и даже до отрицательных значений в некоторых РЛС предусматривается изменение наклона антенны в вертикальной плоскости.

В метровом и верхней части дециметрового диапазона волн зона обзора формируется с учетом влияния земли и значение _мин для ровного участка практически однозначно определяется отношением длины волны к высоте подъема фазового центра антенны h_а:

_мин  7,2  /h_а .

Максимальный угол места зоны e_max для исключения "мертвой воронки" желательно было бы выбирать равным 90⁰. Однако это привело бы к значительному усложнению конструкции антенной системы. В настоящее время считается целесообразным выбор значений _макс  35...45⁰ в сантиметровом диапазоне и 20...30⁰ - в метровом. При этом радиус "мертвой воронки", равный R_мв = H_цсtg_макс, соответственно составляет (1...1,5)H_ц и (2...4,5)H_ц.

Верхняя граница зоны Н_макс должна быть не меньше потолка полета состоящих на вооружении и перспективных СВН противника. Для современных РЛС Н_макс  (40...60) км.

Максимальную дальность обнаружения Д_макс целей, летящих на максимальной высоте Н_макс, желательно получить равной дальности прямой видимости:

r_пр = 4,12 ( )  600...800 км,

где r_пр - в километрах, h_а и H_макс - в метрах.

Однако получение таких дальностей связано со значительным увеличением мощности передающего устройства и, как следствие, с увеличением стоимости и объема аппаратуры РЛС. Поэтому в настоящее время обеспечивают дальность обнаружения, близкую к дальности прямой видимости, только для маловысотных целей и целей с большими средними значениями эффективной отражающей поверхности _ц. По цели с _ц = 1м² в РЛС обнаружения и наведения считается приемлемым получение дальности Д_макс= 300...400 км.
