1.3.3 Магнитное поле вокруг проводника с током
Электрические и магнитные явления имеют тесную связь. Убедимся в этом. Возьмем магнитную стрелку, подвешенную на нити, и расположим ее вдоль оси проводника. При пропускании тока через проводник стрелка отклоняется от своего первоначального положения. Это говорит о том, что вокруг проводника с током существует магнитное поле.
Пропустим проводник с током через лист картона, на котором разместим большое количество магнитных стрелок. Все они повернутся на своих осях вдоль силовых линий поля. Изменение направления тока в проводнике вызовет изменение направления магнитного поля и направления магнитных стрелок.

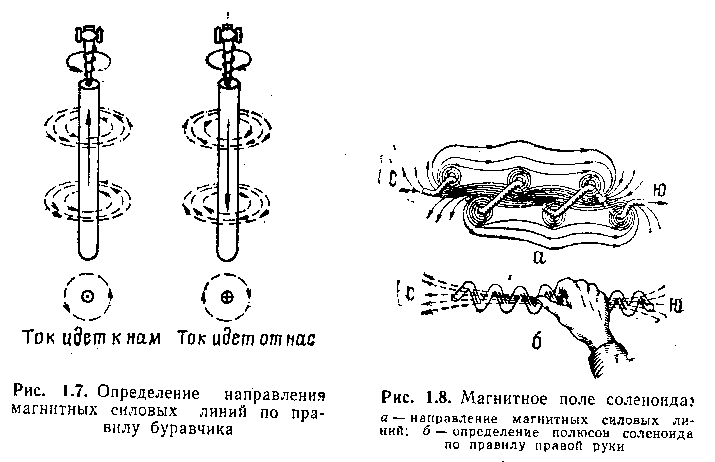

Направление магнитных силовых линий вокруг проводника с током определяется по правилу буравчика (рис. 1.7): если поступательное движение буравчика совпадает с направлением тока в проводнике, то направление магнитных силовых линий совпадает с направлением вращательного движения рукоятки буравчика.
Магнитное поле, создаваемое в прямом проводе, очень слабое. Его можно усилить, если провод свернуть в виде спирали. Такая спираль называется соленоидом. При прохождении тока по соленоиду вокруг него создается сильное магнитное поле за счет сложения полей отдельных витков. По форме оно сходно с полем прямолинейного магнита (рис. 1.8,а). Концы соленоида являются магнитными полюсами.
Для определения полярности соленоида пользуются правилом правой руки. Если правую руку наложить на соленоид так, чтобы четыре пальца показывали направление тока в витках соленоида, то отогнутый большой палец будет обращен в сторону северного полюса соленоида (рис. 1.8,б).
Способность проводников с током создавать магнитное поле характеризуется напряженностью поля Н. Напряженность поля измеряется в амперах на метр (А/м) и определяется, например для соленоида по формуле
I — длина соленоида.
Из этой формулы видно, что чем больше витков имеет соленоид и чем больший ток по нему протекает, тем больше напряженность создаваемого им магнитного поля.
Действие магнитного поля на проводник с током

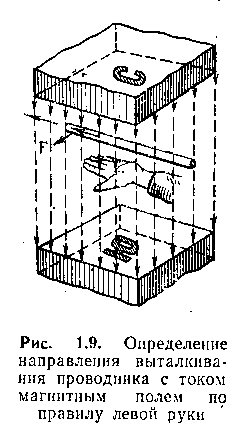

Если в магнитном поле поместить проводник с током, то на него будет действовать сила, стремящаяся вытолкнуть проводник из поля (рис. 1.9). Это явление объясняется взаимодействием
кольцевого
магнитного поля, созданного током в
проводнике, с полем постоянного магнита.
В результате взаимодействия создается
сила F,
выталкивающая проводник из поля.
Направление движения проводника
определяется по правилу левой руки.
Если левую руку в магнитном поле держать так, чтобы магнитные силовые линии входили в ладонь, а четыре вытянутых пальца совпадали с направлением тока в проводнике, то отогнутый большой палец укажет направление движения проводника с током (рис. 1.9).
Принцип движения проводника в магнитном поле лежит в основе работы электродвигателей и некоторых электроизмерительных приборов.
Опыты показывают, что сила F, с которой магнитное поле действует на проводник с током, прямо пропорциональна протекающему по нему току I, длине той части проводника, которая расположена в магнитном поле I, а также зависит от среды, в которой это поле создается.
Чем сильнее магнитное поле, т. е. чем гуще его магнитные силовые линии, тем с большей силой оно действует на проводник с током. Поэтому сила, действующая на проводник с током, пропорциональна также магнитной индукции В:
