1.2.3 Соединение резисторов
Резисторы (потребители) во внешней цепи могут соединяться последовательно, параллельно и смешанно.
Последовательным соединением резисторов называется такое, при котором конец одного резистора соединен с началом второго, конец второго — с началом третьего и т. д. (рис. 1.3). При последовательном соединении резисторов:
а) общее сопротивление цепи равно сумме отдельных сопротивлений;.
б)
ток на любом участке цепи одинаков:

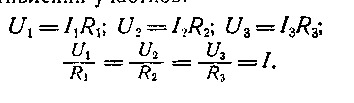

г) напряжения на отдельных участках цепи пропорциональны величинам сопротивлений участков:
При параллельном соединении:
б) напряжения на всех сопротивлениях одинаковы и равны напряжению, приложенному к цепи:
а) ток в неразветвленной части цепи равен сумме токов, проходящих через отдельные резисторы:
в) токи в отдельных ветвях обратно пропорциональны сопротивлениям:
г) общее сопротивление цепи определяется из формулы
Для двух параллельно соединенных сопротивлений (резисторов)
Сочетание последовательного и параллельного соединений называется смешанным соединением сопротивлений (резисторов).
Резисторы бывают постоянные и переменные (те и другие могут быть проволочными и непроволочными). Постоянные резисторы характеризуются номинальной величиной сопротивления, рассеиваемой мощностью и классом точности.
Резистор по величине может быть от единиц ом до сотен мегом, может рассеивать мощности от долей до сотен ватт и изготовляться I, II и III класса точности. Резисторы, изготовленные с точностью 5% номинальной величины, относятся к I классу, 10% — ко II классу, 20%— к III классу точности. Величина сопротивления резистора пишется на его корпусе.
Величина сопротивления на схемах обозначается цифрой около резистора:
от 1 до 999 Ом — числом без добавления слова Ом (680);
от 1000 до 999 000 Ом — числом килоом с добавлением к или кОм (10 к, 20 кОм);
от 1 000 000 Ом и более — цифрой, отделенной запятой и выражающей количество миллионов Ом (МОм), без добавления слова МОм (1,0).
В радиолокационной аппаратуре широкое применение находят постоянные резисторы типа ВС, МЛТ, ПЭ и др.
Резистор типа ВС выполнен ь виде фарфорового цилиндра с нанесенным на его поверхность тонким слоем углеродистой массы, защищенной сверху лаком или эмалью.
Резистор типа МЛТ (малогабаритный, теплостойкий) на фарфоровом, цилиндре имеет проводящий слой из специального сплава.
Резистор типа ПЭ — проволочный, эмалированный.

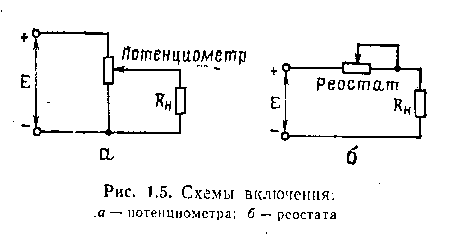

Для плавного изменения напряжения, подаваемого потребителю, применяются переменные резисторы — потенциометры. Потенциометр включается параллельно источнику тока. Напряжение к потребителю снимается подвижным контактом с потенциометра (рис. 1.5, а) и поэтому может меняться от нуля до величины, равной напряжению источника тока.
Для изменения тока в цепи применяются реостаты. Реостат — это переменный резистор, который включается последовательно с нагрузкой (рис. 1.5,6).
Сопротивления резисторов измеряются омметрами.
