2.6 Линии передачи энергии высокой частоты
2.6.1 Бегущие и стоячие волны
Линии передачи электромагнитной энергии от передатчика к антенне и от антенны к приемнику называются фидерами. Если геометрическая длина линии больше рабочей длины волны или соизмерима с ней, то такие линии называются длинными линиями. Отношение геометрической длины линии к длине волны принято называть электрической длиной линии. Говорят: электрическая длина линии λ, 2λ, λ/2, λ/4 и т. д.
Простейшей
линией является двухпроводная. Если на
входе двухпроводной линии бесконечной
длины включить генератор переменной
ЭДС, то по ней будет распространяться
бегущая волна. Скорость распространения
волны зависит от среды, окружающей
линию, и определяется выражением
У бесконечно длинной линии волна никогда не достигает конца, и энергия источника полностью поглощается линией. Следовательно, бесконечно длинная линия представляет для генератора активную нагрузку. При такой нагрузке напряжение и ток в линии совпадают по фазе. Режим работы линии, при котором вся энергия источника расходуется в нагрузке, называется режимом бегущей волны или просто бегущей волной.
Отношение амплитуды или действующего значения напряжения бегущей волны к амплитуде или действующему значению тока называется волновым сопротивлением:
Погонная емкость C1 или индуктивность L1 — это соответственно емкость или индуктивность отрезка линии длиной 1 м.
На рис. 2.53 показано распространение бегущей волны в одном проводе. В другом проводе происходит аналогичный процесс, но в противоположной фазе. Предположим, что в момент подключения генератора к линии напряжение на его зажимах равнялось амплитудному значению, но волна еще не успела распространиться вдоль линии (рис. 2.53, а). Через четверть периода напряжение, равное амплитудному, распространится в линии на
расстояние, равное четверти волны. Напряжение же генератора в это время окажется равным нулю (рис. 2.53,б). Через полпериода максимум напряжения переместится на полволны, а напряжение генератора изменится на обратное и станет максимальным (рис. 2.53, в). С течением времени фронт волны будет распространяться по линии все дальше и дальше.
Если
на конце отрезка линии независимо от
его длины включить активное
сопротивление (рис. 2,54, а), равное
волновому, то в такой линии по сравнению
с бесконечно длинной линией в процессе
распространения энергии никаких
изменений не произойдет— в ней
установится режим бегущей волны.

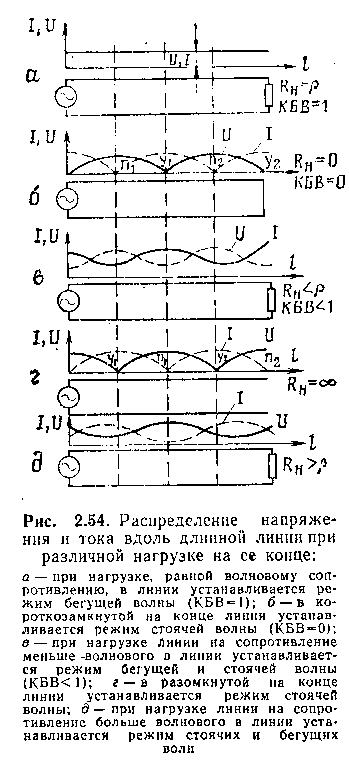

В длинной линии, замкнутой на конце, под действием источника переменной ЭДС, распространяются две бегущие волны: падающая – от генератора к концу линии и отражённая – от конца линии к генератору. В результате сложения падающей и отражённой волн образуется стоячая волна (рис. 2.54, б).
Характерным для стоячей волны является наличие узлов и пучностей напряжений. Узлами называются точки, в которых напряжение равно нулю, а пучностями – те точки, где оно имеет наибольшее значение. Узлы и пучности не меняют своего положения, они как бы стоят на месте, поэтому суммарная волна и получила название стоячей.
Помимо стоячей волны напряжения в линии образуется стоячая волна тока как сумма падающей и отражённой волн тока.
Приведённые на рисунке 2.54 стоячие волны напряжений и тока в замкнутой и разомкнутой линии показывает, что в обоих случаях сдвиг фаз тока и напряжения равен 90о – поэтому в линии нет активных потерь мощности: P=UIcos(90o)=0.
Для характеристики режима в линии введён коэффициент бегущей волны КБВ, который показывает, какую долю мощности падающей волны поглощает нагрузка. Коэффициент бегущей волны — это отношение минимального напряжения (тока) в линии к максимальному напряжению (току):
Для режима бегущей волны в линии КБВ = 1. Для режима только стоячей волны он равен нулю. Чем ближе КБВ к единице, тем меньше стоячая волна, тем лучше режим в линии при работе ее в качестве фидера, тем меньше потери в линии, тем большую мощность отдает генератор через линию в нагрузку. А это будет тогда, когда сопротивление нагрузки линии близко к волновому. В фидерах радиолокационных станций величина КБВ изменяется в пределах 0,6—0,95.
Величина, обратная КБВ, называется коэффициентом стоячей волны КСВ:
