2.3.6 Полупроводниковые триоды (транзисторы)

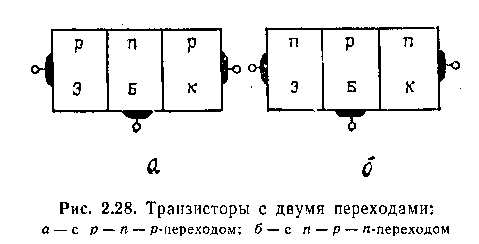

Полупроводниковым триодом (транзистором) называется прибор с одним или несколькими переходами, пригодный для усиления мощности и имеющий три или более вывода. Наибольшее распространение получили транзисторы с двумя р — п переходами. Чередование областей разнотипной проводимости монокристалла полупроводника может быть как р — п — р, так и п — р — п (рис. 2.28).

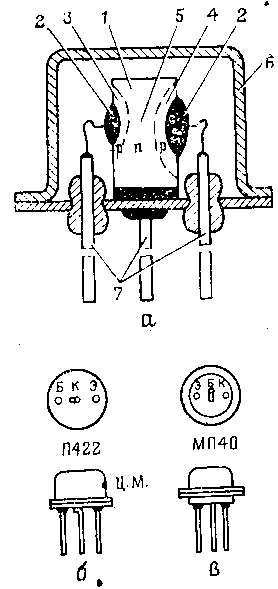

В настоящее время практическое применение в большинстве случаев находят плоскостные транзисторы. Они обладают лучшими параметрами и большой стабильностью в работе. Устройство одного из типов плоскостного германиевого триода показано на рис. 2.29, а.
В монокристалл германия типа п(/) с двух сторон вплавлен индий (2). Атомы индия, диффундируя в германий, создают в нём области с проводимостью типа р(3, 4). Левая область, имеющая меньшие размеры, называется эмиттером (3), правая — коллектором (4). Область кристалла, находящаяся между эмиттером и коллектором с проводимостью типа п, называется базой (5). Весь монокристалл помещается в герметический металлический корпус (6), через который проходят выводы 7 от всех трех областей кристалла. Расположение выводов показано на рис. 2.29, б, в.
Эмиттер
(Э) транзистора подобен катоду вакуумного
триода, база (Б) подобна сетке, а коллектор

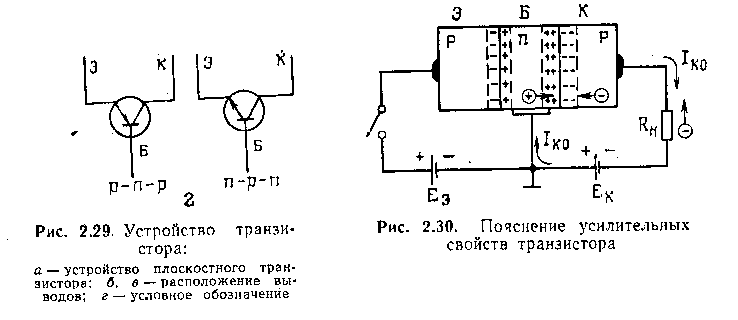

(К) — аноду. Условные обозначения
транзисторов показаны на рис. 2.29, г.
Нап
равление
стрелки на эмиттерном выводе
соответствует прямому направлению
тока в цепи эмиттера. Принято
электронно-дырочный переход эмиттер—
база называть эмиттерным переходом,
' а переход база — коллектор —
коллекторным.
Физические процессы, происходящие при работе транзистора типа р — п — р, можно объяснить следующим образом. Крайние его части обладают дырочной проводимостью, а средняя — электронной (рис. 2.30).
Триод представляет собой как бы два последовательно соединенных электронно-дырочных перехода. К левому переходу подключен положительный полюс источника небольшого постоянного напряжения Е3. К правому переходу подводится отрицательное напряжение от второго источника постоянного напряжения Ек. Величина напряжения второго источника в несколько раз превышает напряжение первого источника.
Вследствие того что полярность левого источника согласована с проводимостью перехода, через левый переход р — п будет проходить большой ток. Через правый переход ввиду рассогласованности полярности источника и перехода ток будет ничтожно малым, несмотря на большее напряжение источника.
При отключенном источнике коллектора и включенном источнике эмиттера дырки в левой части полупроводника будут двигаться от эмиттера через левый переход и базу к минусу источника. Эмиттер играет роль катода, излучающего электрические заряды в среднюю зону полупроводника.
Если подключить источник коллектора, то между базой и коллектором возникает сильное электрическое поле. Силовые линии поля направлены от базы к коллектору (от + к - источника).
Вместе с тем от эмиттера в область базы непрерывно поступают положительные заряды. Попадая под действие электрического поля коллектора, эти заряды из средней зоны вместо того, чтобы попасть на базу, перемещаются к коллектору, в цепи которого устанавливается электрический ток. Почти все заряды, поступающие от эмиттера в среднюю зону, перехватываются нолем коллектора. Поэтому ток коллектора практически равен току эмиттера.
