2.2.5 Четырехэлектродная лампа — тетрод. Лучевой тетрод
Тетродом называется электронная лампа с четырьмя электродами: анодом, катодом и двумя сетками — управляющей и экранирующей. Экранирующая сетка С2 размещается в лампе между управляющей сеткой и анодом. Обычно она делается гуще, чем управляющая сетка. Основное назначение экранирующей сетки — уменьшить проходную емкость Сао в лампе и увеличить ее коэффициент усиления
Чтобы экранирующая сетка действительно устраняла паразитную емкость Са.с, ее всегда соединяют с катодом через конденсатор достаточно большой емкости Сс2. В этом случае все изменения электрического состояния анодной цепи будут создавать такие же изменения в цепи экранирующей сетки, предохраняя тем самым управляющую сетку от нежелательного воздействия. Емкость между анодом и управляющей сеткой у тетрода по сравнению с триодом уменьшается примерно в 100 раз.

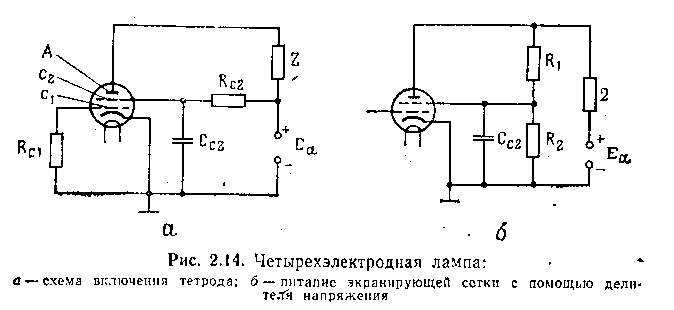

Чтобы экранирующая сетка не ослабляла воздействия анода на электронный поток и тем самым не уменьшала анодный ток лампы, на нее подается напряжение Uc2 несколько меньше анодного или равное ему. Напряжение на экранирующую сетку подается от источника анодного напряжения через гасительное сопротивление Rc2 (рис. 2.14, а) или посредством делителя напряжения (рис. 2.14,6). Второй способ хотя и менее экономичен, но обеспечивает лучшую стабильность напряжения Uс2. , Благодаря наличию второй сетки недостатки, характерные для триода, устраняются, но появляется новый недостаток так называемый динатронный эффект. Положительное напряжение на экранирующей сетке при определенных условиях «перехватывает» часть электронов и уменьшает анодный ток. Устраняется динатронный эффект в тетродах специальной конструкции — лучевых тетродах и пятиэлектродных лампах (пентодах).

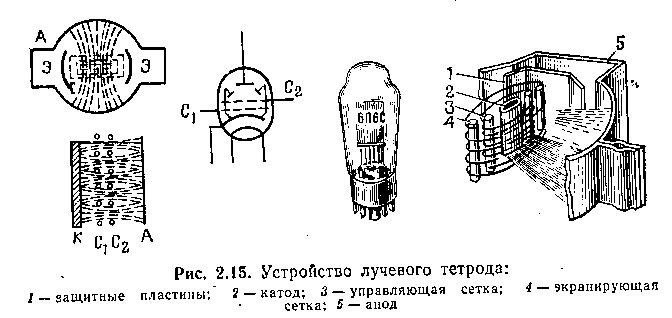

Чтобы электроны не летели в направлении прутков, крепящих витки сеток, устанавливают защитные пластины 1 или экраны Э, не пропускающие на этом участке электроны к аноду.
2.2.6 Пятиэлектродная лампа — пентод

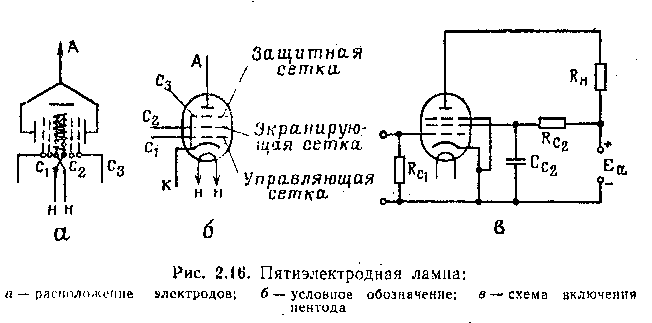

Пентодом называется электронная лампа с пятью электродами: анодом, катодом и тремя сетками – управляющей, экранирующей и защитной или антидинатронной (рис 2.l6), защитная сетка введена для устранения динатронного эффекта в лампе. Она находится между анодом и экранирующей сеткой и соединяется с катодом, поэтому относительно анода имеет отрицательный потенциал. Вследствие этого первичные электроны несколько замедляют свою скорость около анода, а вторичные электроны, выбитые с анода, отталкиваются защитной сеткой и возвращаются обратно на анод.
Наличие густой экранирующей, а также защитной сетки в пентодах позволяет уменьшить вредную емкость между анодом н управляющей сеткой до тысячных долей пикофарады. Внутреннее сопротивление пентода большое — порядка миллиона ом, а коэффициент усиления доходит до 1000—3000.
Помимо обычных пентодов существуют пентоды с переменной крутизной характеристики. Управляющая сетка такой лампы делается на одном участке густой, на другом — редкой.
Лампы с переменной крутизной характеристики применяются в схемах автоматической регулировки усиления сигналов.
Кроме перечисленных типов ламп в технике применяются комбинированные лампы — это лампы, у которых в одном баллоне смонтированы две лампы и более. По своей работе комбинированные лампы не отличаются от обычных.
