2.2.3 Двухэлектродная лампа — диод

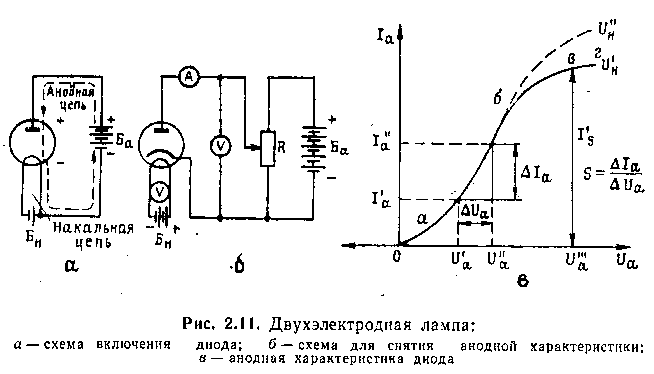

Диодом называется электронная лампа, у которой имеются два электрода: катод и анод (рис. 2.11).
Чтобы через диод проходил ток, к нему необходимо подключить источники питания. У диода имеются две цепи питания: цепь накала и цепь анода. Источник напряжения накала Бн и нить накала (катод), образуют цепь накала. Источник анодного напряжения (постоянного тока) Ба, анод, междуэлектродное пространство лампы и катод составляют анодную цепь.
Работает диод так. Если нагреть катод, пропуская ток от батареи накала, то вокруг катода образуется электронное облачко (пространственный заряд). При включении источника анодного
Если увеличить напряжение на аноде, то анодный ток за счет рассасывания электронного облачка будет до известного предела увеличиваться. Максимальный анодный ток, при котором все электроны, вылетающие с катода, попадают на анод, называется током насыщения Is.
Кривая, показывающая зависимость анодного тока от изменения напряжения на аноде при постоянном напряжении накала, называется анодной характеристикой (рис. 2.11, в).
Если изменить полярность напряжения на аноде, т. е. к аноду подключить отрицательный потенциал, а к катоду — положительный, то электроны к аноду притягиваться не будут. Анодный ток в лампе прекратится (на графике левее точки 0). Следовательно, диод обладает односторонней проводимостью.
В радиотехнике применяются различные диоды. Отличаются они друг от друга параметрами — постоянными величинами, характеризующими электрические свойства, присущие данному типу лампы.
Из анодной характеристики диода можно определить два основных его параметра: крутизну характеристики S и внутреннее сопротивление Ri
Крутизной характеристики называется величина, показывающая, на сколько миллиампер изменится анодный ток, если анодное напряжение изменить на один вольт (при неизменном напряжении накала).
Математически крутизна характеристики S (мА/В) определяется как отношение прироста анодного тока ΔIа к вызвавшему его приросту анодного напряжения ΔUа:
Внутреннее сопротивление переменному току Ri (Ом) представляет собой отношение приращения анодного напряжения
Внутреннее сопротивление диода является величиной, обратной крутизне характеристики.
Чтобы получить Ri в омах, необходимо приращение анодного тока ΔIа брать в амперах.
Чем меньше внутреннее сопротивление, тем лучше диод работает в качестве выпрямителя.
Двухэлектродные лампы в радиолокационных станциях и аппаратуре АСУ применяются в схемах выпрямителей переменного тока (5ЦЗС, 5Ц4С).
Кроме крутизны характеристики и внутреннего сопротивления диоды, применяемые в выпрямителях, характеризуются еще следующими параметрами: максимальным обратным напряжением, а также, как и всякая другая лампа, мощностью, рассеиваемой анодом.
Максимальное обратное напряжение Uобр — это такое наибольшее отрицательное относительно анода и положительное относительно катода напряжение, которое диод выдерживает без пробоя.
Мощность, рассеиваемая анодом:
