2.2.1 Термоэлектронная эмиссия

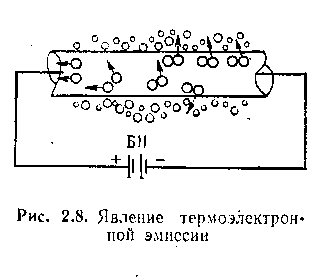

Если подключить проводник к источнику электрической энергии— батарее накала БН (рис. 2.8), то по проводнику будет протекать электрический ток, нагревающий проводник. При нагревании проводника скорость электронов будет увеличиваться. При высокой температуре скорость возрастает настолько, что некоторые электроны, преодолевая отталкивающее действие ранее вылетевших электронов и притяжение положительных ионов в металле (атомов, потерявших электроны), будут вылетать за пределы проводника, образуя вокруг последнего электронное облачко отрицательного заряда.
Явление выделения нагретым проводником свободных электронов называется термоэлектронной эмиссией (вылетом электронов за счет теплоты). Работа, совершаемая электроном при отделении от проводника, называется работой выхода.
Термоэлектронная
эмиссия не является единственным видом
электронной эмиссии. Существуют и
другие виды эмиссий, например
фотоэлектронная эмиссия, которая
происходит тогда, когда на поверхность
определенных металлов падает пучок
света, вырывающий из нее электроны;
вторичная электронная эмиссия,
которая состоит в том, что поток
первичных электронов или ионов, падая
на поверхность проводника, выбивает
из нее вторичные электроны; автоэлектронная
эмиссия, которая заключается в
вырывании электронов из поверхности
металла сильным внешним электрическим
полем.
2.2.2 Устройство электронной лампы
Основными частями электронной лампы являются электроды (катод, анод и сетки), баллон и цоколь.

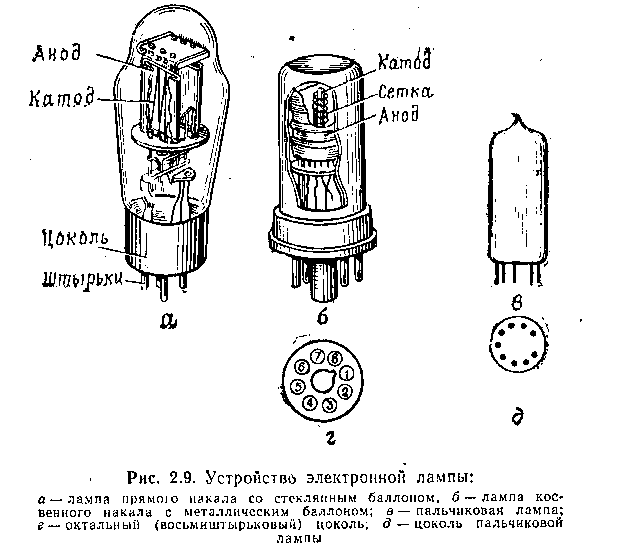

Общий вид и устройство, электронной лампы представлены на рис. 2.9.
Катод. Катодом называется металлический электрод, из которого вырываются электроны. Он является одним из основных электродов, лампы.
По своему устройству катоды бывают из чистого металла и активированные. По способу нагрева катоды подразделяют на катоды прямого накала и подогревные (косвенного накала).
Основным материалом катодов из чистого металла является вольфрам, обладающий высокой температурой плавления. Достоинством вольфрамового катода является постоянство эмиссии в течение длительного времени. Но эти катоды неэкономичны. Так, для получения необходимой эмиссии его приходится разогревать до высокой температуры, затрачивая большую энергию. Поэтому чисто вольфрамовые катоды применяются только в мощных генераторных лампах. Более экономичны активированные катоды.
Активированные катоды изготовляются из вольфрама или другого металла, но на поверхность его наносят тончайший слой активных металлов, обладающих способностью хорошо испускать электроны при невысоких температурах. Наиболее распространенными активированными катодами являются карбидированный и оксидный.
Карбидированный катод представляет собой вольфрамовую проволоку с примесями тория и углерода. Применяются они в генераторных лампах средней мощности и могут работать при анодных напряжениях не свыше 1500 В. Недостатками этих катодов являются хрупкость нити и малый срок службы.

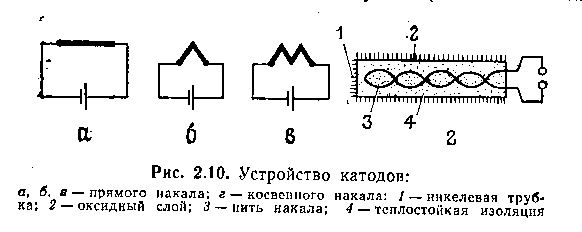

Катоды прямого накала — это такие катоды, которые нагреваются за счет тока, проходящего по самому катоду. Формы катодов бывают различные, некоторые из них показаны на рис. 2.10, а, б, в. Чем больше активная поверхность, тем больше эмиссия катода.
Катоды прямого накала сравнительно экономичны и почти не обладают тепловой инерцией, но в большинстве случаев их нельзя питать переменным током, так как эмиссия, а значит, и ток будут пульсировать с удвоенной частотой переменного тока. Этот недостаток устраняется в подогревных катодах.
Катоды косвенного накала (подогревные) — это такие катоды, у которых эмиссирующая (испускающая электроны) поверхность нагревается за счет специальной нити накала, по которой проходит ток (рис. 2.10, г).
Подогревный катод состоит из, никелевой трубочки 2 с оксидным слоем 1. Внутри трубочки помещается нить накала 3, покрытая слоем теплостойкой изоляции 4 алунда (окиси алюминия).
Анод. Анод служит для того, чтобы притягивать к себе электроны, выделяемые катодом, и таким образом создавать внутри лампы поток свободных электронов.
Изготовляется анод из тугоплавких металлов. Форма анода бывает различная: цилиндрическая, плоская, коробчатая, полукруглая, и согласуется с формой катода так, чтобы поток электронов с катода на анод по возможности был во все стороны одинаковым. Для лучшей теплоотдачи большинство анодов делаются ребристыми и чернятся.
Баллон. Баллон представляет собой стеклянную или металлическую колбу, внутри которой в высоком вакууме смонтированы электроды лампы. Последние монтируются на специальной стеклянной ножке, которая после монтажа электродов сваривается с баллоном. Вакуум в лампе при ее производстве создается откачкой специальными насосами.
Металлические баллоны по сравнению со стеклянными имеют большую прочность и создают лучшую экранировку электродов от влияния внешних электрических и магнитных полей, но имеют худшую теплоотдачу (сильно разогреваются) и хуже сохраняют вакуум. Поэтому в настоящее время большинства баллонов делают стеклянными.
Цоколь. Цоколь служит для включения лампы в схему с помощью имеющихся на нем контактных штырьков. Цоколи бывают четырех- пяти- и восьмиштырьковые.
Значительная часть современных стеклянных усилительных ламп и все металлические имеют восьмиштырьковый цоколь. Контактные штырьки располагаются на цоколе по окружности (рис. 2.9, г).
Для правильного включения лампы в схему в центральной части цоколя имеется «ключ» в виде цилиндрической ножки с продольным выступом. В ламповой панельке делается соответствующее круглое отверстие с прямоугольным вырезом.
Штырьки на цоколе нумеруются, начиная слева (первый) от выступа на ключе по направлению вращения часовой стрелки, если смотреть на цоколь.
Некоторые лампы наверху баллона имеют колпачок, на который у усилительных ламп выводится управляющая сетка, а у генераторных ламп и высоковольтных кенотронов — анод.
У ламп, работающих в диапазоне УКВ, цоколь отсутствует, а контактные штырьки выводятся непосредственно через дно стеклянного баллона.
Маркировка радиоламп
В целях сокращенного наименования все электронные лампы имеют соответствующую маркировку, например 6П1П, 6Н8С, 2Ж27С и т. д.
В соответствии с государственным общесоюзным стандартом маркировка приемно-усилительных ламп составляется следующим образом:
первая цифра означает напряжение накала в вольтах (приближенно); например, цифра 6 указывает, что напряжение накала 6,3’ В, цифра 2—2 В и т. д.; для генераторных ламп первым элементом в обозначении является буква Г;
буква, стоящая на втором месте, указывает тип лампы: X — двойной диод детекторный, Ц — двойной диод выпрямительный (кенотрон), С-—триод, Н — двойной триод, П — лучевой тетрод или низкочастотный пентод и т. д.;
цифра, стоящая на третьем месте, обозначает номер заводской разработки; ,
буква, стоящая на четвертом месте, указывает на конструкцию лампы (баллона): С — стеклянный баллон, П — пальчиковой серии, Ж — желудевой конструкции, отсутствие буквы — металлический баллон.
Так, маркировка 6П1П означает: 6 — напряжение накала лампы 6,3 В, Г1— лучевой тетрод, 1 —номер заводской разработки, П — баллон пальчиковый.
