2.1.5 Колебательные системы сверхвысоких частот
Частота электромагнитных колебаний зависит от величины емкости и индуктивности колебательного контура. Для получения колебаний на сверхвысоких частотах необходимо, чтобы емкость и индуктивность контура были небольшими.
Для возбуждения колебаний на частотах порядка нескольких сотен и тысяч мегагерц контуры с сосредоточенными параметрами (LC) не могут быть выполнены, так как величины емкости и индуктивности контура, необходимые для этого, становятся ничтожно малыми. Добротность таких контуров на этих частотах очень низкая.

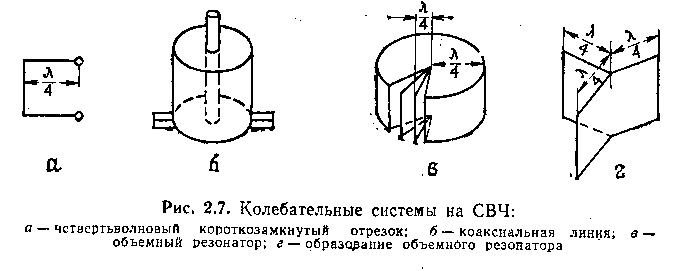

Это приводит к необходимости применять в метровом, Дециметровом и сантиметровом диапазонах волн колебательные контуры с распределенными параметрами. Такие контуры в метровом диапазоне волн представляют собой отрезки линий длиной в одну или несколько четвертей длины волны (рис. 2.7,а). Добротность контуров на таких длинных линиях доходит до нескольких тысяч.
Помимо отрезков двухпроводных воздушных линий в качестве колебательных контуров в метровом и дециметровом диапазонах волн используются коаксиальные линии (рис. 2.7,б). Такие колебательные системы широко применяются в устройствах с металлокерамическими, генераторными и усилительными триодами.
В сантиметровом диапазоне волн применяются колебательные системы в виде объемных резонаторов. Резонатор можно представить как бесконечно большое число параллельно соединенных четвертьволновых отрезков двухпроводных линий, замкнутых на конце (2.7, в).
Если к отрезку линии длиной λ/4 параллельно подключить другой такой же отрезок, потом третий и т. д. (2.7, г), то емкость системы увеличится, а индуктивность уменьшится. Возрастание емкости при параллельном подключении очередного отрезка будет компенсироваться уменьшением индуктивности. Поэтому резонансная частота объемного резонатора остается почти такой же, как у четвертьволнового отрезка линии.
В отличие от воздушных длинных линий в объемных резонаторах отсутствуют потери энергии на излучение, а потери на нагревание из-за большой поверхности резонатора незначительны. Поэтому добротность объемных резонаторов большая и может достигать 50000 —60000.
Возбуждение колебаний в замкнутых резонаторах производится с помощью петли связи, зонда (штыря) или щели. Пролетные резонаторы возбуждаются электронами при пролете их между сетками резонатора. Отвод высокочастотной энергии из Объемных резонаторов производится с помощью таких же устройств, как и возбуждение их.
Объемные резонаторы могут иметь несколько резонансных частот. Настройка на заданную частоту осуществляется изменением объема резонатора с помощью закорачивающего поршня, изменением емкости или индуктивности с помощью винтов (плунжеров) или изменением связи с другим резонатором.
2.2 Электровакуумные приборы
Электровакуумными приборами называются такие устройства, действие которых основано на использовании электрических явлений в вакуумной части этих устройств.
Электровакуумные приборы делятся на две основные группы:
а) электронные лампы, действие которых основано на использовании только электронного потока, движущегося в пространстве высокого вакуума;
б) газоразрядные приборы, у которых в переносе электрических зарядов участвуют как электроны, так и ионы, получающиеся вследствие ионизации газа, заполняющего прибор.
В радиотехнике и электронике электронные лампы применяются для усиления, генерирования и преобразования электрических колебаний. Принцип действия электронной лампы основан на использовании термоэлектронной эмиссии.
