Глава 2 Радиотехника
2.1 Электромагнитные колебания и колебательный контур
2.1.1 Свободные колебания в контуре

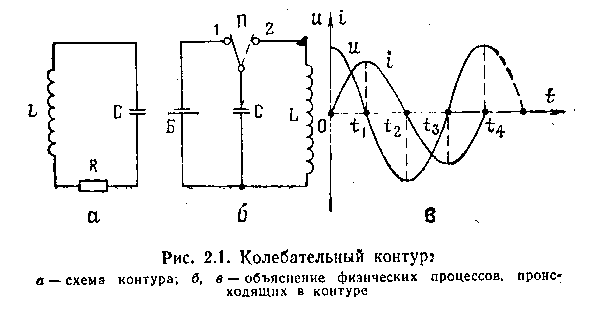

Колебательным контуром называется электрическая цепь, состоящая из последовательно соединенных между собой катушки индуктивности L и конденсатора С (рис. 2.1, а).
Физические процессы, происходящие в контуре, рассмотрим на примере схемы рис. 2.1,6, для простоты предполагая, что активное сопротивление R в контуре отсутствует.
Если зарядить конденсатор С от источника постоянного тока до напряжения Um, поставив для этого переключатель в положение 1, то конденсатор получит запас потенциальной энергии.
Если в какой-то момент t0 поставить переключатель в положение 2, то образуется колебательный контур, в котором конденсатор С получит возможность разряжаться через катушку индуктивности L. В колебательном контуре появится нарастающий с течением времени ток I (рис. 2.1,б). Напряжение на конденсаторе начинает падать от максимального значения Um до нуля, а ток через катушку L увеличивается от нуля до максимального значения.
Мгновенно напряжение до нуля упасть не может, так как нарастающий ток, проходящий через катушку L, будет создавать вокруг нее магнитное поле, которое, пересекая силовыми линиями катушку L, образует в ней ЭДС самоиндукции, препятствующую мгновенному разряду конденсатора.
Через
некоторое время в момент t1
конденсатор полностью разрядится, ток
в катушке достигнет максимального
значения. Это значит, что вся энергия
электрического поля превратилась в
энергию магнитного поля: причем без
потерь
С момента t, максимальный ток, ничем более не поддерживаемый, начинает постепенно уменьшаться до нуля, сохраняя прежнее направление. Мгновенному уменьшению тока до нуля противодействует образующаяся при этом ЭДС самоиндукции, имеющая обратное направление по отношению к первоначальному. При этом конденсатор С начинает перезаряжаться, и в момент времени t2 напряжение на конденсаторе достигнет максимального значения. Ток за это время упадет от максимального значения до нуля. Энергия магнитного поля катушки перешла в электрическую.
Затем конденсатор С начинает опять разряжаться, и в момент времени t3 напряжение на его обкладках достигает нулевого значения, а ток за это время изменится от нуля до максимума, но будет иметь противоположное направление. Начиная с момента времени t3 ничем не поддерживаемый ток убывает, сохраняя свое направление, и в момент времени t2 достигает нулевого значения. Напряжение на конденсаторе за этот промежуток времени растет от нуля до максимального значения, в результате чего конденсатор снова перезаряжается.
На этом заканчивается один цикл работы колебательного контура, затем процесс повторяется и при весьма малых потерях в контуре может продолжаться длительное время.
Такой периодически повторяющийся 'Обмен энергией между катушкой индуктивности и конденсатором в колебательном контуре, не поддерживаемый посторонним источником энергии, носит названий свободных колебании. Колебательный процесс в контуре характеризуется вполне определенными параметрами.

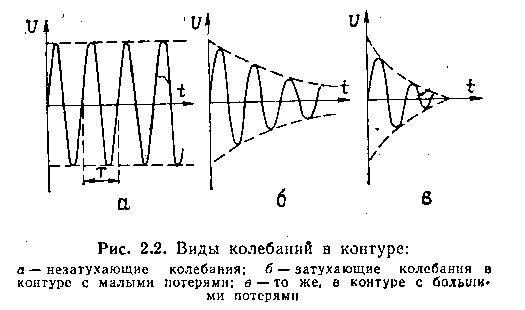

Максимальное значение Um и Im которого достигает напряжение пли ток при своем изменении, называется амплитудой колебания. Причем в контуре без потерь амплитуды остаются неизменными. Такие колебания, амплитуда которых с течением времени не изменяется, называются незатухающими (рис. 2.2,а).
Время Т, в течении которого напряжение или ток совершает один полный цикл свои, изменений, называется периодом колебаний.
Число колебаний в 1 с называют частотой колебаний. Буквой F обозначают низкие частоты до 20—30 кГц. Буквой f обозначают высокие и сверхвысокие частоты (свыше 20—30 кГц). К сверхвысоким частотам относятся частоты от десятков мегагерц и более. Период и частота — величины, обратные друг другу:
Зависимость периода Т и частоты собственных колебаний f0 от параметров контура L и С определяется формулами:
где Т — период, с;
L — индуктивность, Гн;
С — емкость, Ф;
f0.— частота, Гц. •
Из формул можно сделать выводы:
а) чем больше емкость и индуктивность контура, тем больше период и меньше частота собственных колебаний контура;
б) при увеличении емкости или индуктивности, например, в четыре раза период увеличивается, а частота уменьшается только в два раза.
