1.5.3 Векторная и развернутая диаграммы. Фаза и сдвиг фаз

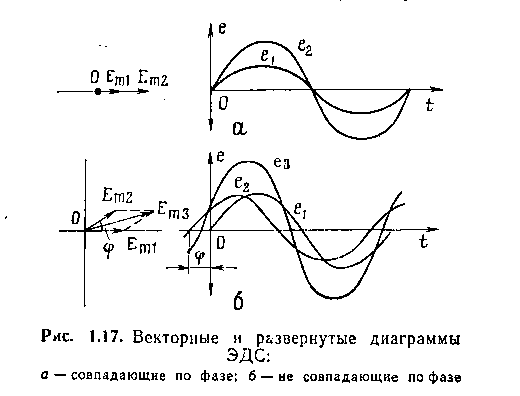

Графически переменный ток можно изобразить, используя прямоугольную систему координат (развернутая диаграмма) или с помощью векторов (векторная диаграмма). На рис. 1.17 показаны векторные и развернутые диаграммы. Развернутая диаграмма наглядно показывает, как
изменяется
переменный ток с течением времени.
Векторная диаграмма позволяет
рассматривать физические процессы,
происходящие в цепях переменного тока,
и с достаточной точностью производить
графическое решение задач.
Вектор — это отрезок прямой, имеющий определенную длину и определенное направление. Длина вектора должна соответствовать амплитудному или действующему значению переменного тока. Чтобы показать изменяющийся характер изображаемой величины, условно вектор вращают против хода часовой стрелки со скоростью, при которой за время, равное одному периоду, вектор делает один оборот.
Проекция вектора амплитудного значения тока (напряжения, ЭДС) на вертикальную ось в выбранном для построения вектора масштабе равна мгновенному значению тока (напряжения, ЭДС) в момент времени, соответствующий занимаемому вектором положению.
Положение вектора определяется углом, который называется фазовым углом или просто фазой. Фаза равна нулю, если вектор расположен горизонтально и направлен вправо (нулевое или начальное положение вектора).
Угловая скорость ш вращения вектора называется круговой или угловой частотой. Угловая частота — это угол в радианах, который описывает вектор за одну секунду, т. е.
Следовательно,
фаза
Если две синусоидально изменяющиеся величины одновременно достигают нулевых и амплитудных значений, то они совпадают по фазе. Векторы таких величин в любой момент времени имеют одинаковое направление.
Если же векторы имеют неодинаковое направление, то говорят, что они сдвинуты по фазе на угол φ=180°. Такие величины амплитудных и нулевых значений достигают неодновременно. Зная, что при изображении синусоидальной величины за положительное направление принято вращение вектора против направления вращения часовой стрелки, можно графическим методом определить отстающую или опережающую величину. Опережающей величиной будет та, которая в течение полупериода раньше достигает максимального значения.

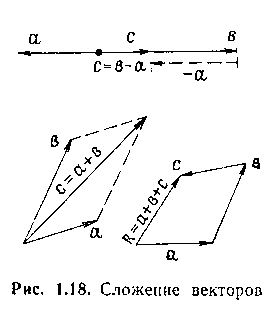

Часто при решении задач, например, чтобы найти общее напряжение, необходимо сложить векторы. Складывать можно векторы только однородных величин. Чтобы построить сумму любого числа векторов, необходимо в конце первого слагаемого вектора построить второй, в конце этого построить третий и т. д. Вектор, замыкающий полученную ломаную линию, будет представлять искомую сумму. Начало его совпадает с началом первого вектора, . а конец — с концом последнего (рис. 1.18).
Чтобы найти сумму двух векторов, имеющих общее начало, необходимо на этих векторах построить параллелограмм. Диагональ, выходящая из общего начала векторов, будет являться их суммой.
